Deformazione globale del Ponte Molino in RFEM

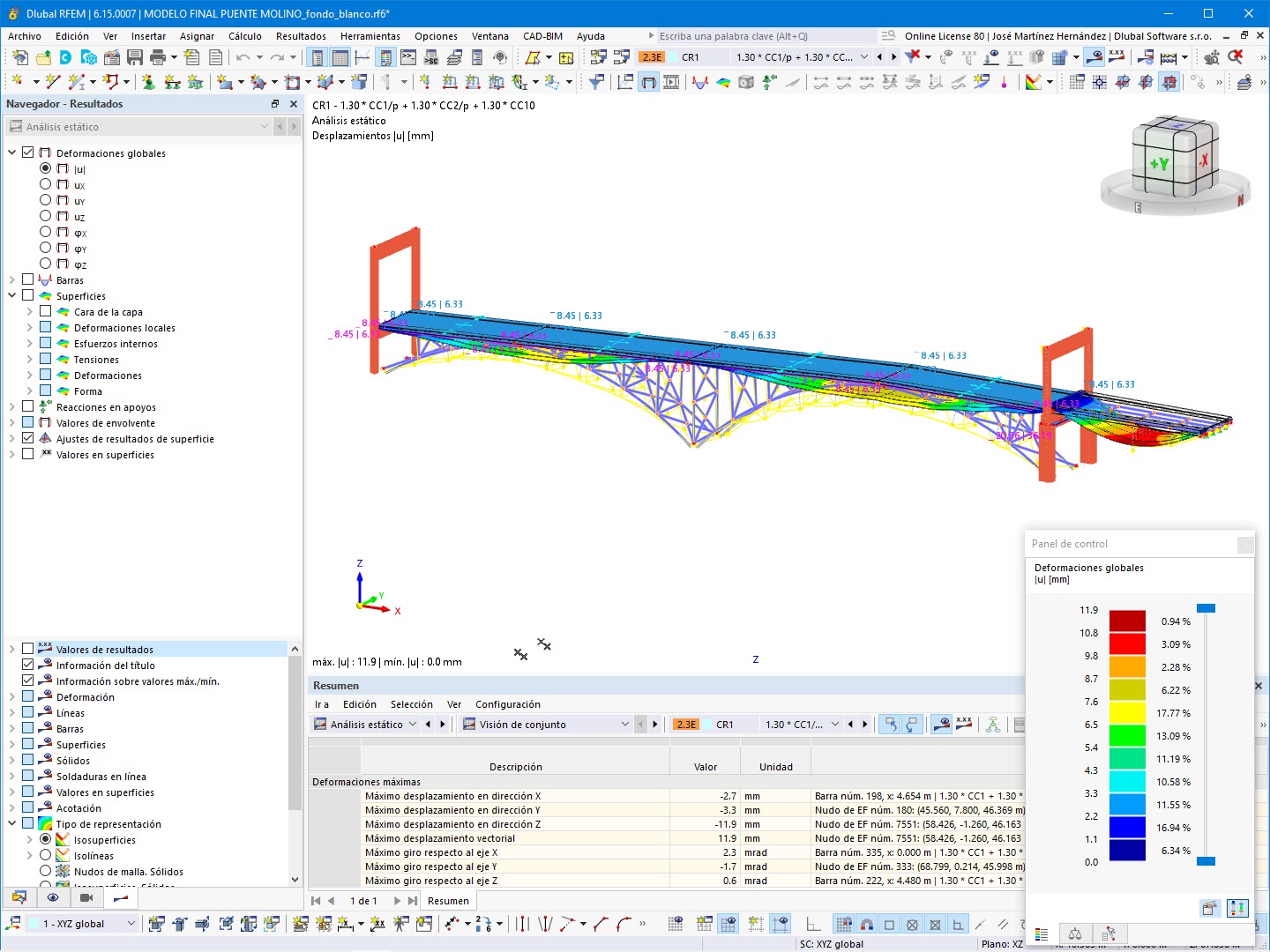

Visualizzazione delle deformazioni globali in mm del Ponte Molino calcolate con RFEM, con indicazione degli spostamenti massimi nella combinazione dei risultati
Il modello RFEM del Ponte Molino mostra le deformazioni globali della combinazione di risultati CR1, definita come 1,30 * CC1/p + 1,30 * CC2/p + 1,30 * CC10. La rappresentazione tramite isolinee sulle superfici indica uno spostamento massimo di 11,9 mm in direzione Z e uno spostamento vettoriale massimo di 11,9 mm. La tabella riepilogativa elenca gli spostamenti massimi nelle direzioni X, Y e Z, nonché le rotazioni massime rispetto agli assi X, Y e Z, con riferimento ai nodi e alle aste corrispondenti. Il pannello di controllo presenta la scala di colori delle deformazioni globali in mm. Il navigatore dei risultati mostra le opzioni attive di deformazioni globali, reazioni vincolari e valori sulle superfici.
