Copertura in acciaio Monarch San Antonio
Copertura in acciaio della sede per eventi "The Monarch" a San Antonio, Texas. Non scaricabile. Esplora ora l'entusiasmante progetto del cliente!

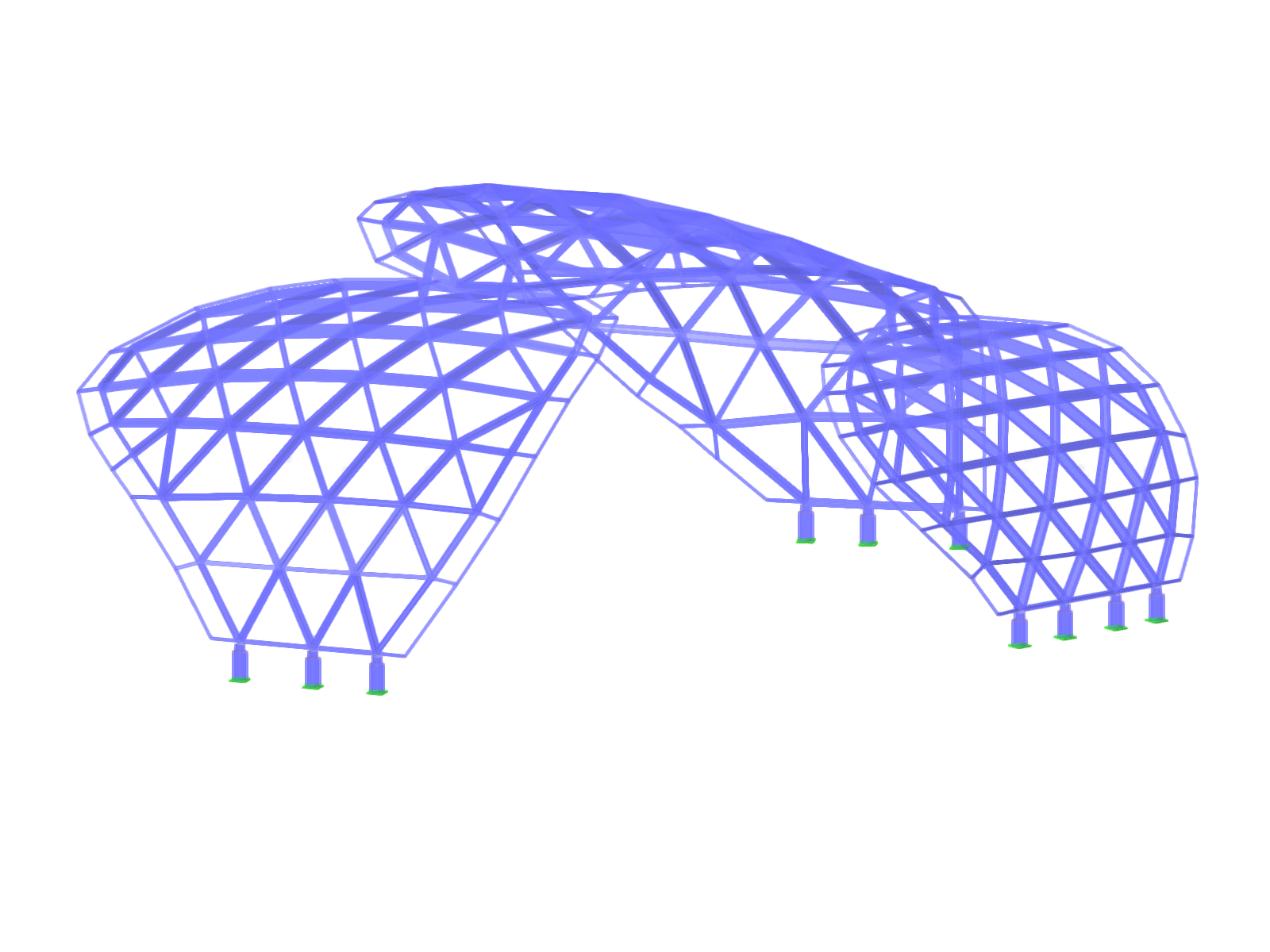

Copertura in acciaio della sede per eventi “The Monarch” a San Antonio, Texas. Il modello riproduce la struttura portante del tetto di grande luce con le sue travi principali e secondarie nonché i relativi elementi di irrigidimento. La costruzione è stata dimensionata per i carichi locali del vento e della neve e tiene conto dei requisiti specifici della geometria dell’edificio. A causa delle dimensioni del progetto, il modello è particolarmente adatto all’analisi delle deformazioni e delle forze interne nelle costruzioni in acciaio. © Autore del modello non indicato.
Usato in
Modello 3D
Non è possibile scaricare
Progetto cliente / Solo visualizzazione
Ulteriori informazioni sul modello 3D
Specifiche
| Numero di nodi | 226 |
| Numero di linee | 491 |
| Numero di aste | 491 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 13 |
| Nr. di combinazioni di carico | 93 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 14,160 t |
| Dimensioni (metriche) | 12.134 x 7.541 x 19.931 m |
| Dimensioni (imperiali) | 39.81 x 24.74 x 65.39 feet |
