Modello RFEM della scuola elementare in costruzione ibrida
Modello strutturale 3D di una scuola elementare in costruzione ibrida con elementi di soffitto in legno, nuclei in calcestruzzo e pareti di taglio rappresentato nel Software RFEM

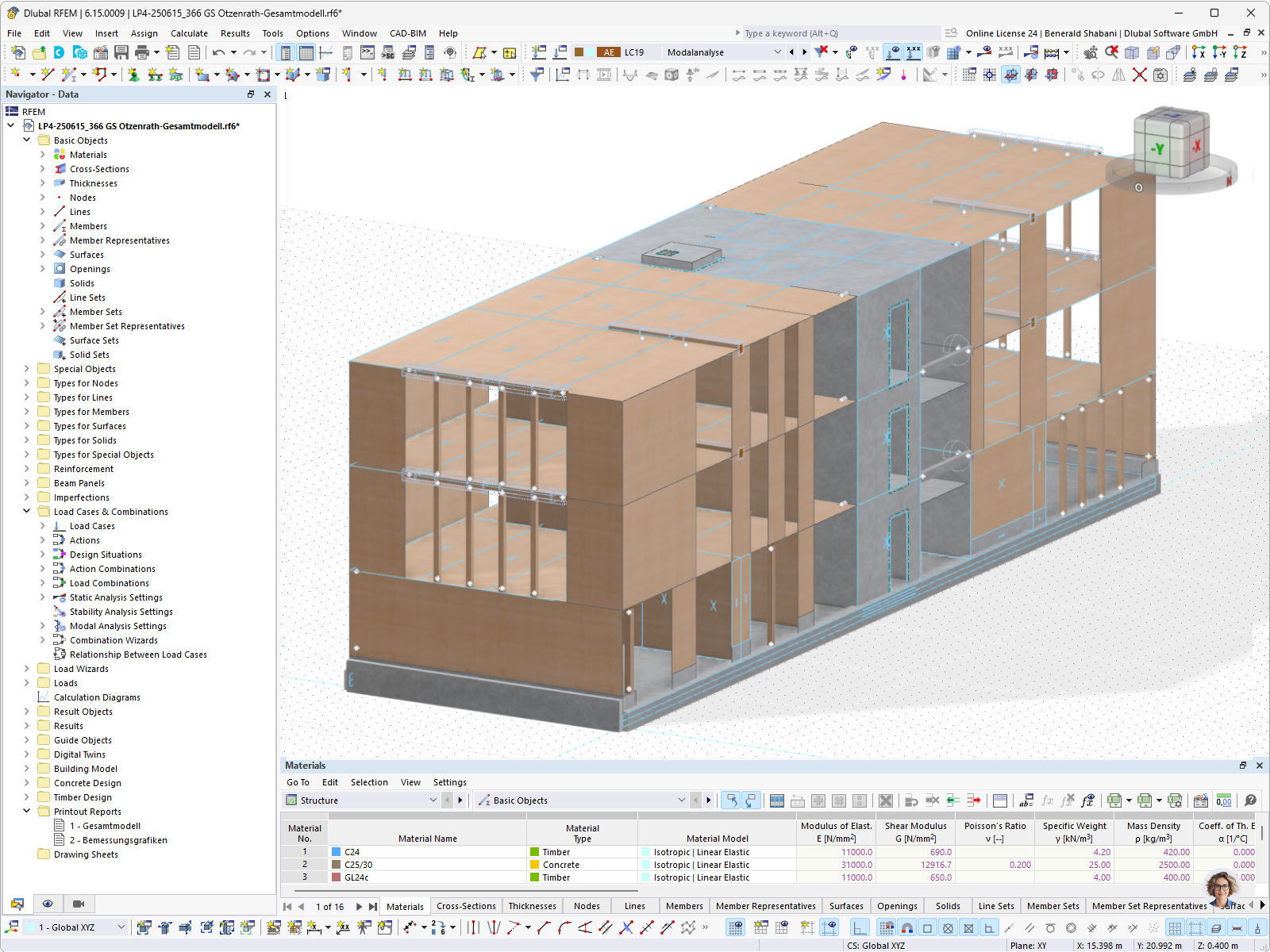

Il modello RFEM mostra l'intera struttura della scuola elementare di Otzenrath (LP4-250615_366) come edificio a tre piani in costruzione ibrida legno-betonell'edificio a tre piani in costruzione ibrida legno-calcestruzzo. Il modello contiene elementi di solai in legno, pareti di taglio rosse, componenti in calcestruzzo gettato in opera nonché una cantina in calcestruzzo come fondazione. Nella tabella dei materiali visualizzata sono elencati i materiali C24, C25/30 e GL24c con i loro modelli di materiale (isotropo, lineare elastico) nonché i valori caratteristici come modulo di elasticità, modulo di taglio e coefficiente di Poisson. Il navigatore struttura gli elementi di base, i casi di carico, le combinazioni di azioni così come le impostazioni per l'analisi strutturale e di stabilità. Il caso di carico attivo mostra i carichi variabili Q2. © Baues + Partner
Modello 3D
Non è possibile scaricare
Progetto cliente / Solo visualizzazione
Ulteriori informazioni sul modello 3D
Specifiche
| Numero di nodi | 613 |
| Numero di linee | 881 |
| Numero di aste | 99 |
| Numero di superfici | 181 |
| Numero di solidi | 0 |
| Numero di casi di carico | 21 |
| Nr. di combinazioni di carico | 1328 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 767,924 t |
| Dimensioni (metriche) | 10.030 x 11.870 x 33.930 m |
| Dimensioni (imperiali) | 32.91 x 38.94 x 111.32 feet |
