Deformazione del solaio sopra il 2. piano in RFEM

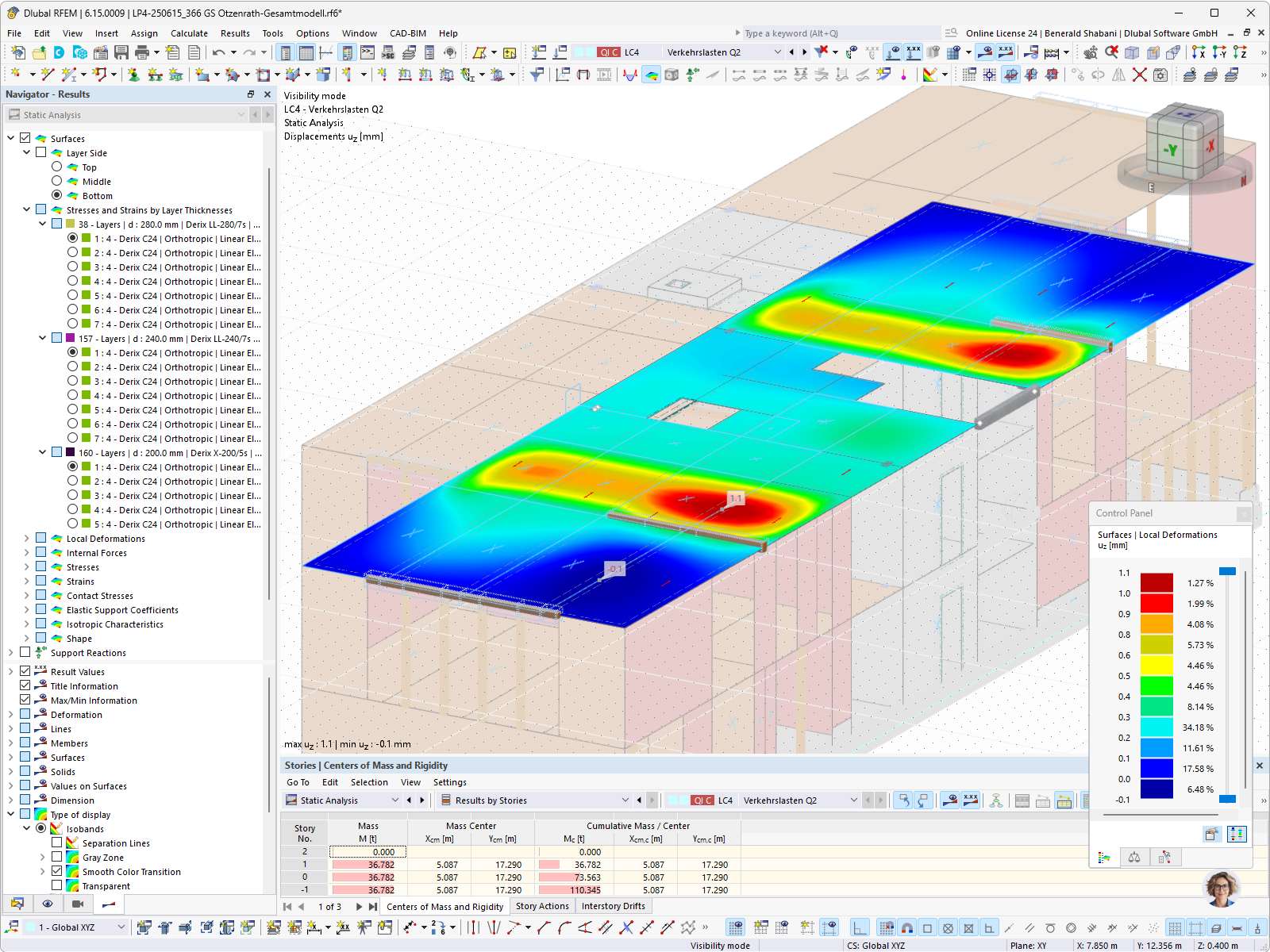

Rappresentazione a colori dello spostamento uz sotto il carico di traffico Q2 nell'analisi strutturale di una soletta di scuola in RFEM
La figura mostra in RFEM i risultati dell'analisi degli spostamenti generalizzati uz [mm] di un solaio in lego nel caso di carico CO4 – Sovraccarichi Q2. La rappresentazione a colori delle deformazioni locali indica spostamenti massimi di 1,1 mm nei campi del solaio, mentre la struttura del Navigatore elenca gli strati di Derrix LL-280, Derrix C24 e Derrix X-200. Nel pannello di controllo i valori percentuali delle classi di deformazione sono assegnati alle aree con gradazioni di colore. Sotto la finestra sono elencate in forma tabellare le masse e i centri di massa e rigidezza per piano, con una massa cumulativa di 110,345 t. L'analisi appartiene al modello globale GS Otzennath della scuola elementare. © Baues + Partner
Modello 3D
Non è possibile scaricare
Progetto cliente / Solo visualizzazione
Ulteriori informazioni sul modello 3D
Specifiche
| Numero di nodi | 613 |
| Numero di linee | 881 |
| Numero di aste | 99 |
| Numero di superfici | 181 |
| Numero di solidi | 0 |
| Numero di casi di carico | 21 |
| Nr. di combinazioni di carico | 1328 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 767,924 t |
| Dimensioni (metriche) | 10.030 x 11.870 x 33.930 m |
| Dimensioni (imperiali) | 32.91 x 38.94 x 111.32 feet |
