Deformazione della trave di traliccio sotto carichi della neve in RFEM

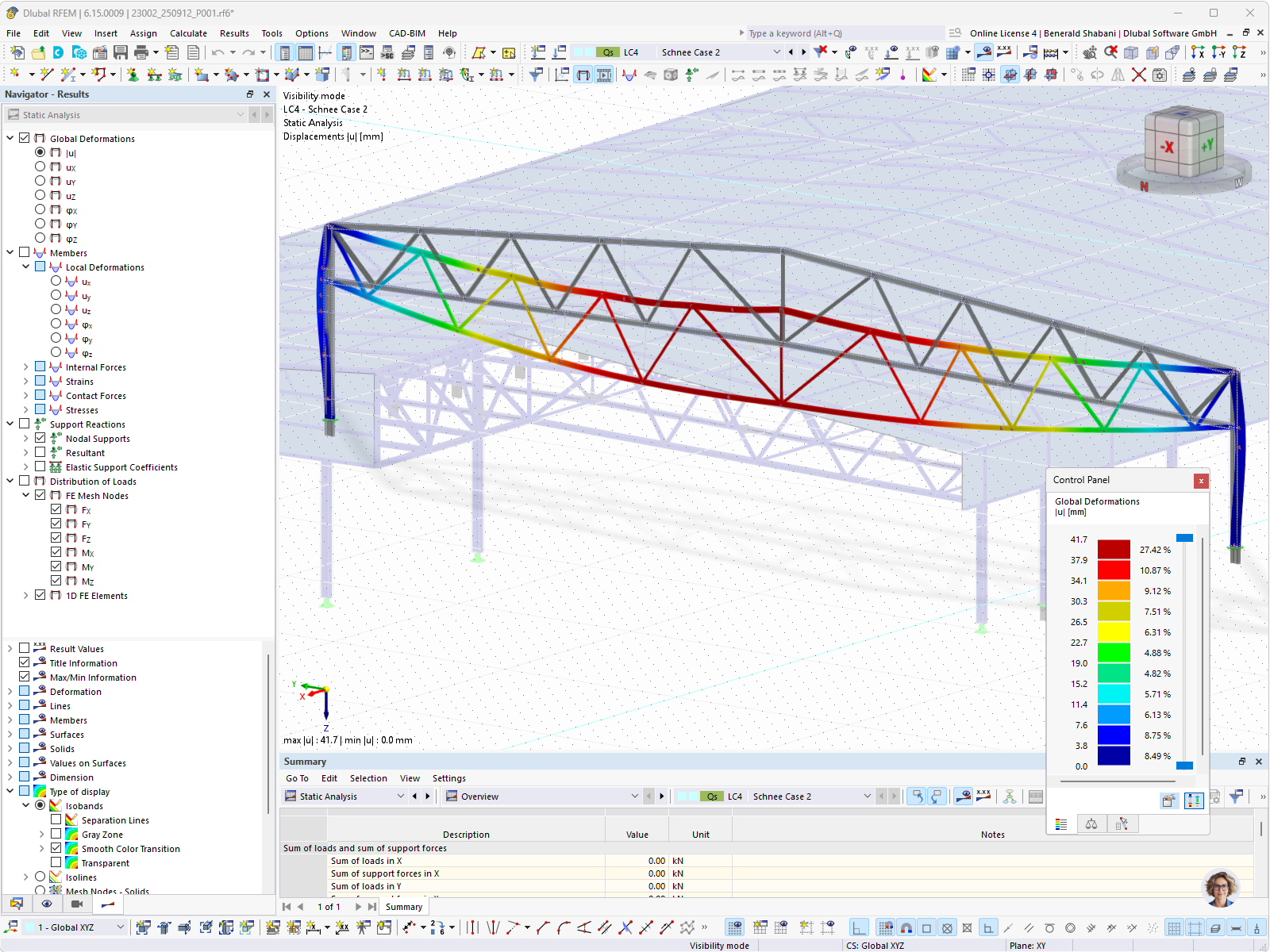

La superficie di RFEM mostra il modello 3D di un capannone in acciaio con tetto a travatura reticolare e colonne di acciaio verticali. Nel navigatore sono elencati in modo strutturato gli oggetti di base, i casi di carico come il peso proprio, un impianto fotovoltaico (0,20 kN/m²), i casi di carico di neve e vento nonché le analisi di stabilità. I casi di carico del vento WS1 con angoli da 0° a 270° documentano la simulazione di diverse direzioni del vento. La tabella in basso elenca il materiale S235JR con modulo di elasticità 210.000 N/mm² come modello di materiale isotropo linearmente elastico. Il modello serve per l'analisi strutturale e di stabilità della struttura del capannone. © Studio ZT Matthias Mösl
Modello 3D
Non è possibile scaricare
Progetto cliente / Solo visualizzazione
Ulteriori informazioni sul modello 3D
Specifiche
| Numero di nodi | 821 |
| Numero di linee | 1647 |
| Numero di aste | 1582 |
| Numero di superfici | 5 |
| Numero di solidi | 0 |
| Numero di casi di carico | 13 |
| Nr. di combinazioni di carico | 140 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 197,995 t |
| Dimensioni (metriche) | 83.390 x 12.467 x 53.010 m |
| Dimensioni (imperiali) | 273.59 x 40.9 x 173.92 feet |
