Submodello dettagliato di una connessione a sbalzo rivettata realizzata con elementi piastra in RFEM
Submodello dettagliato di una connessione a sbalzo rivettata realizzata con elementi piastra in RFEM
2026-09-14
064818

Submodello di connessione a incastro rivettato in RFEM

Submodello dettagliato di una connessione a sbalzo rivettata realizzata con elementi piastra in RFEM

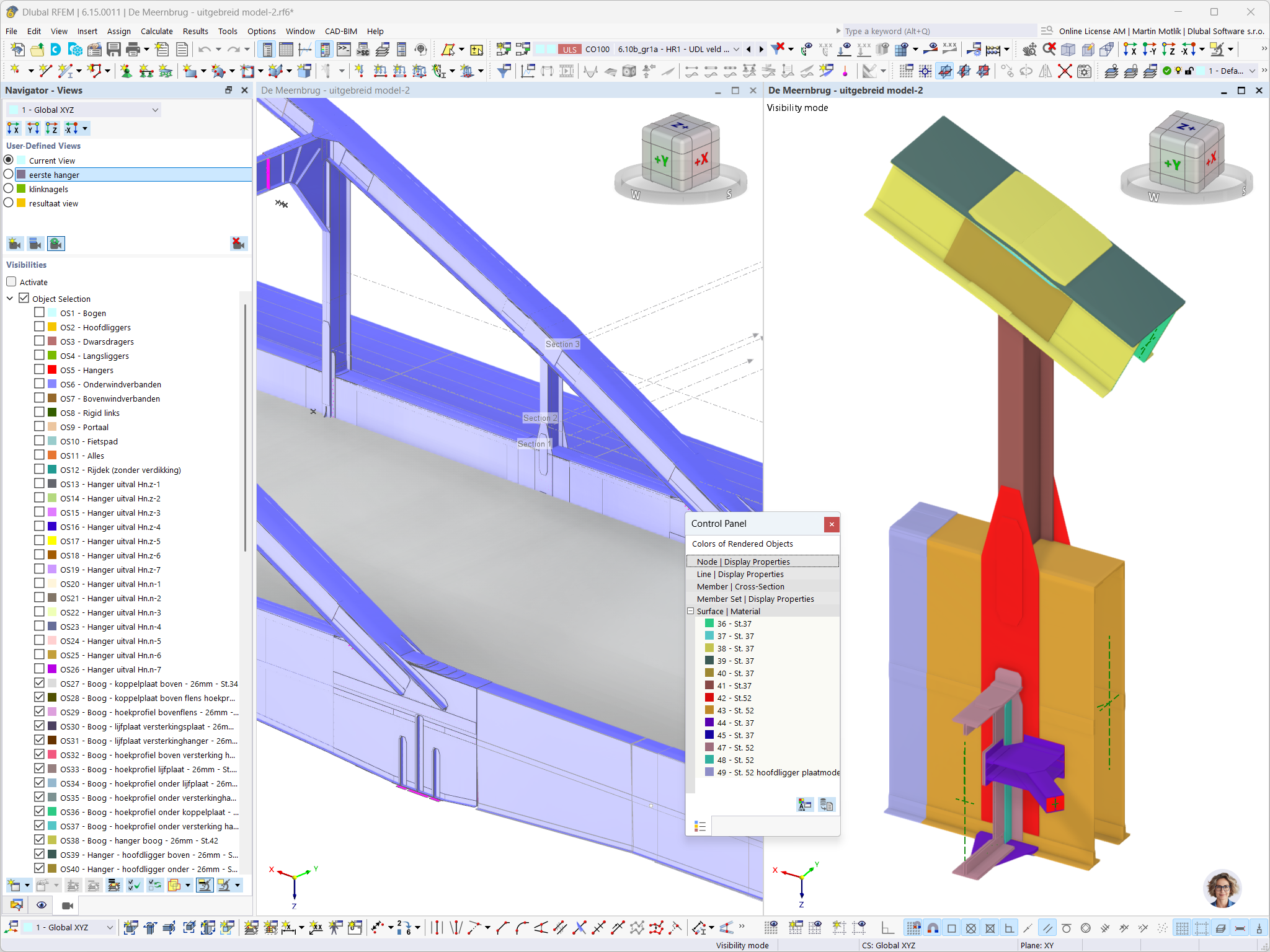

Sottomodello 3D dettagliato di una connessione a funi rivettata, realizzato con elementi della piastra e collegamenti rigidi e colorato in base al materiale. I singoli rivetti sono modellati come elementi di collegamento con rigidezze della molla derivate da prEN 1993-1-8:2021. Modello © Witteveen+Bos | Screenshot © Dlubal Software
Usato in
Modello 3D
Non è possibile scaricare Progetto cliente / Solo visualizzazione
Ulteriori informazioni sul modello 3D
Specifiche
Numero di nodi 91189
Numero di linee 68997
Numero di aste 52910
Numero di superfici 3690
Numero di solidi 0
Numero di casi di carico 393
Nr. di combinazioni di carico 50
Nr. di combinazioni di risultati 102
Peso totale 2757,414 t
Dimensioni (metriche) 181.240 x 20.656 x 19.540 m
Dimensioni (imperiali) 594.62 x 67.77 x 64.11 feet
