Spostamento grafico della griglia

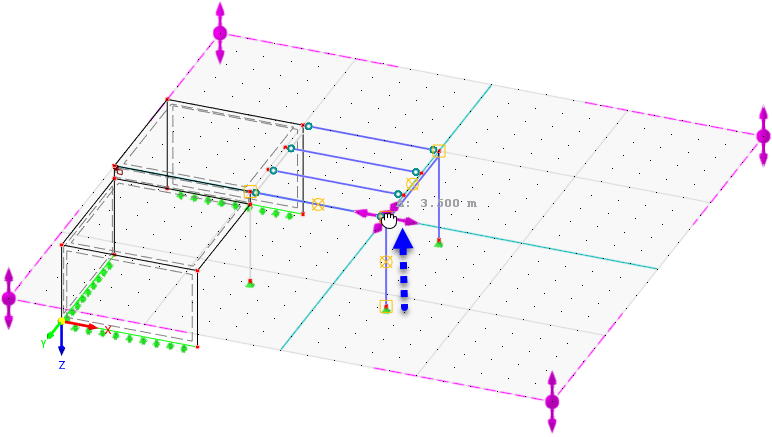

La figura mostra un modello strutturale in una vista 3D, in cui una griglia viene spostata graficamente. Un vettore di spostamento blu tratteggiato indica la direzione dello spostamento, mentre viene visualizzata la distanza di 3,500 m. Le linee della griglia sono rappresentate come linee tratteggiate magenta e i punti nodali sono contrassegnati da simboli verdi. Il sistema di coordinate con gli assi X, Y e Z è visualizzato nell'area del modello.
