2024-05-30
022955

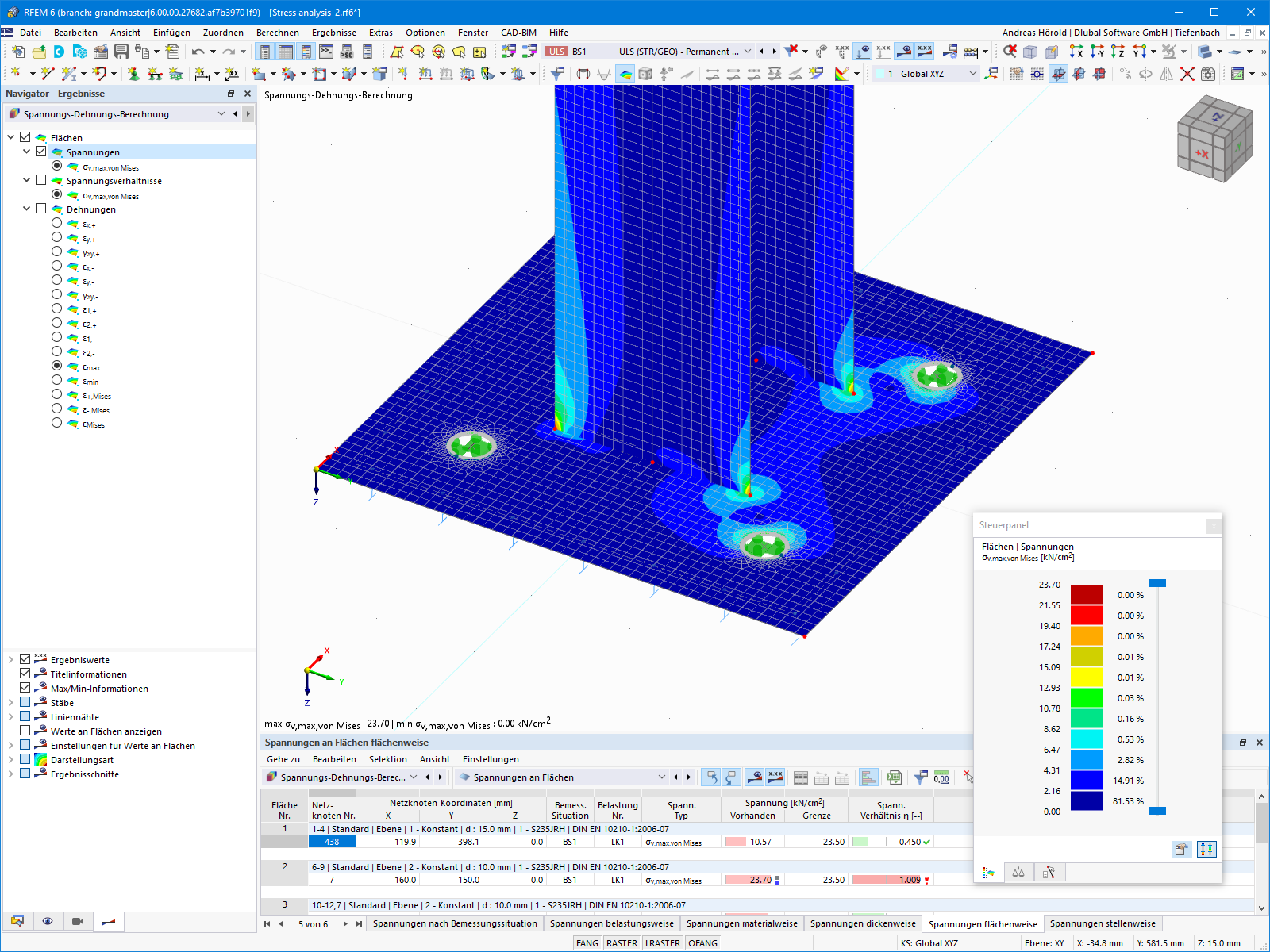

Wynik Napięć Graficznie i Tabelarycznie
Graficzne i tabelaryczne obliczanie naprężeń w RFEM 6.
Rysunek przedstawia obliczanie naprężeń w postaci wykresu i tabeli w dodatku „Analiza naprężeń i odkształceń” RFEM 6. Obecne naprężenia są porównywane z naprężeniami granicznymi. Analiza obejmuje maksymalne naprężenia brył, powierzchni lub zestawów powierzchni oraz prętów lub zestawów prętów. Wbudowana jest automatyczna optymalizacja przekrojów i grubości.
Wykorzystano w
Model 3D
Specyfikacje
| Liczba węzłów | 26 |
| Liczba linii | 29 |
| Liczba prętów | 0 |
| Liczba powierzchni | 7 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 2 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,098 t |
| Wymiary (metryczne) | 0,500 x 1,000 x 0,500 m |
| Wymiary (imperialne) | 1.64 x 3.28 x 1.64 feet |
2024-05-30
022954

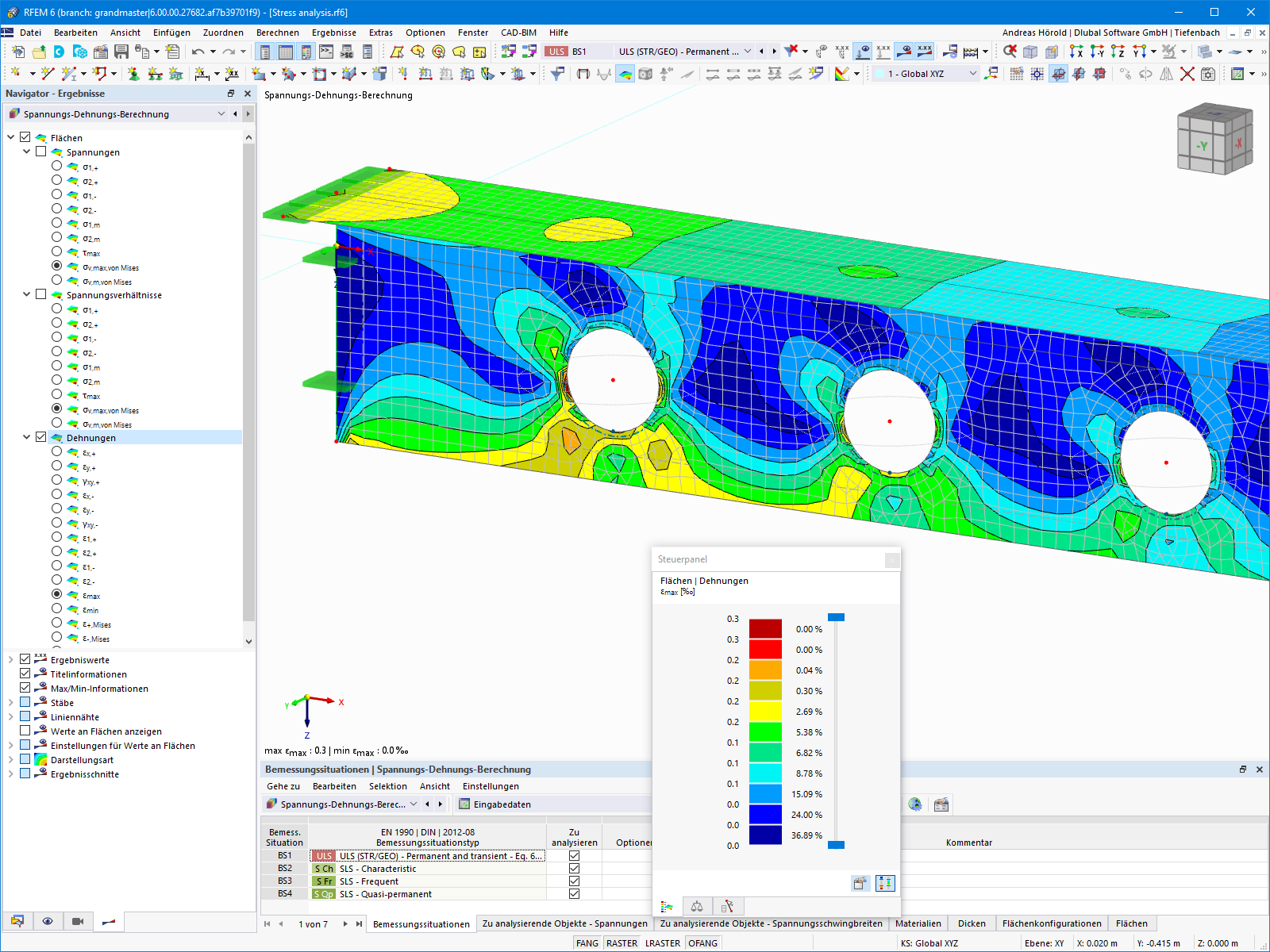

Kontrola naprężenie-odkształcenie i odkształcenie powierzchni
Wizualizacja wyników obliczeń naprężenie-odkształcenie z odkształceniami powierzchni w analizie technicznej.
Wizualizacja koncentruje się na odwzorowaniu naprężeń i odkształceń w ramach analizy naprężeń i odkształceń. Ta analiza pozwala ocenić istniejące naprężenia w elementach konstrukcyjnych i porównać je z określonymi granicznymi naprężeniami. Koloryzacja uwidacznia różne stany naprężeń, co umożliwia szczegółową ocenę. Funkcja ta jest częścią programu RFEM 6, potężnego narzędzia FEM do analiz statycznych i dynamicznych.
Wykorzystano w
Model 3D
Specyfikacje
| Liczba węzłów | 28 |
| Liczba linii | 20 |
| Liczba prętów | 0 |
| Liczba powierzchni | 3 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 1 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,128 t |
| Wymiary (metryczne) | 3,000 x 0,242 x 0,200 m |
| Wymiary (imperialne) | 9.84 x 0.79 x 0.66 feet |
