Zestaw prętów, Ugięcie i Podpora obliczeniowa
Prezentacja ugięcia i podpór obliczeniowych w oprogramowaniu do projektowania konstrukcji aluminiowych. Pokazuje użyteczność i opcje wprowadzania dla zestawu prętów

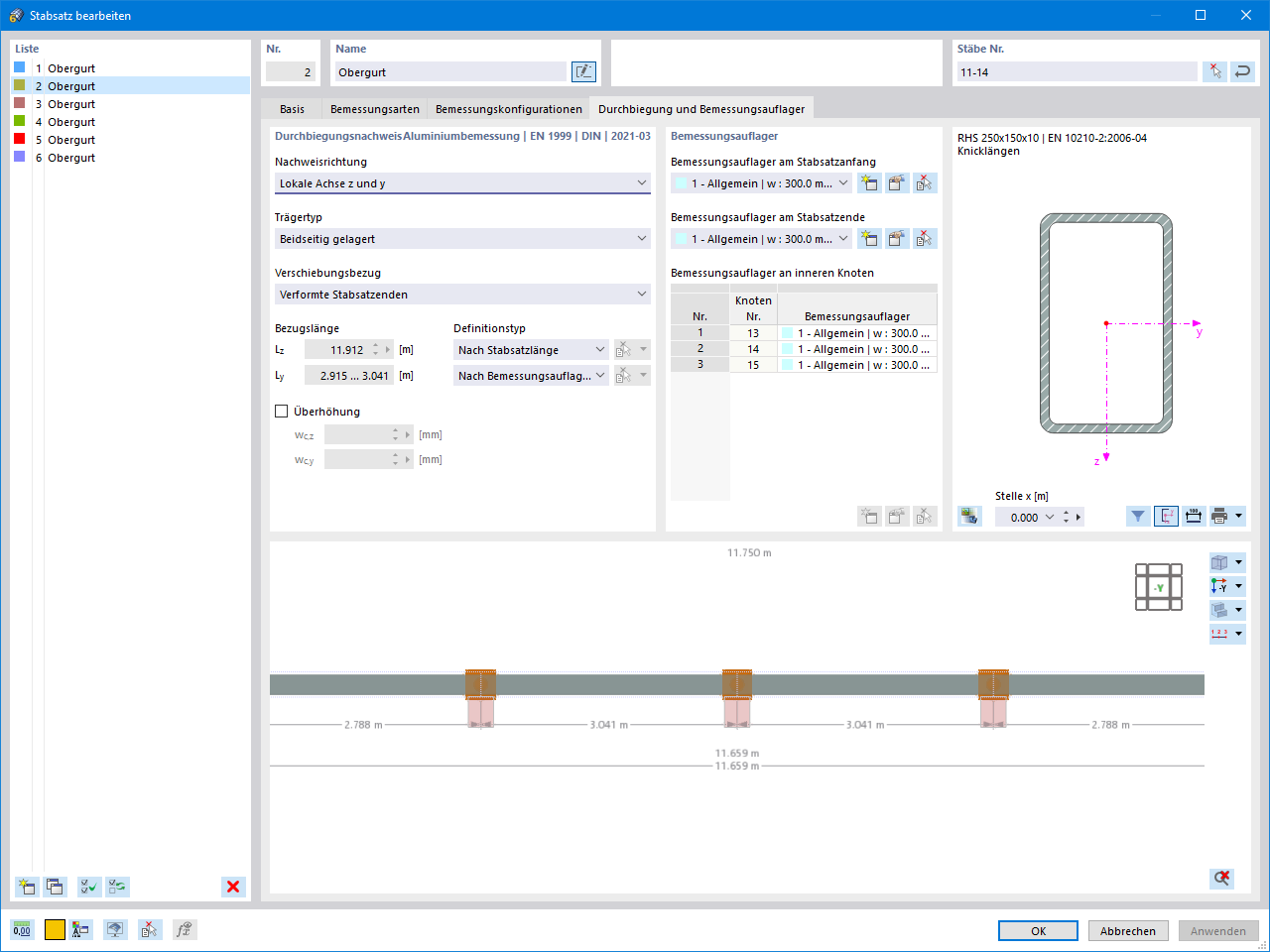

Rysunek przedstawia szczegółowy widok obliczania ugięcia i regulacji podpór obliczeniowych w narzędziu do projektowania aluminium. Ilustruje, w jaki sposób zbiory prętów są obliczane pod kątem stanów granicznych użytkowalności w odniesieniu do ich ugięcia i podpór. Przedstawione są opcje użytkowalności i specyficzne pola wejściowe do optymalizacji konstrukcji pod kątem ugięcia.
2025-04-03
022977
Konfiguracja stanu granicznego użytkowalności
Ustawienia konfiguracji dla projektowania elementów aluminiowych
Rysunek przedstawia interfejs konfiguracji dla projektowania i stanu granicznego użytkowalności (SGU) elementów aluminiowych. Obejmuje to specyficzne ustawienia wymagane do optymalizacji i analizy konstrukcji aluminiowych. Skupiono się na dostosowaniu parametrów w celu zapewnienia wydajności konstrukcyjnej i spełnienia wymagań dotyczących bezpieczeństwa.
2024-05-30
022978
Wykorzystanie, graficzne i tabelaryczne
Graficzne przedstawienie przebiegu naprężeń i formuł obliczeniowych dla nośności elementów aluminiowych.
Ocena nośności i stateczności konstrukcji aluminiowych jest przedstawiana graficznie i tabelarycznie. Przebiegi naprężeń i wzory obliczeniowe są prezentowane wizualnie w celu umożliwienia przemyślanej analizy. Szczegóły wyników dla obliczeń są wyraźnie widoczne. Dane wejściowe i wynikowe są rejestrowane w protokole wydruku. Użytkownicy mogą indywidualnie dostosować ustawienia wyników.
