2025-04-04
022975
Definicja długości efektywnej dla analizy stateczności
Definicja długości efektywnych dla analizy stateczności w projektowaniu aluminium z ustawieniem podpór węzłowych i współczynników długości wyboczeniowych

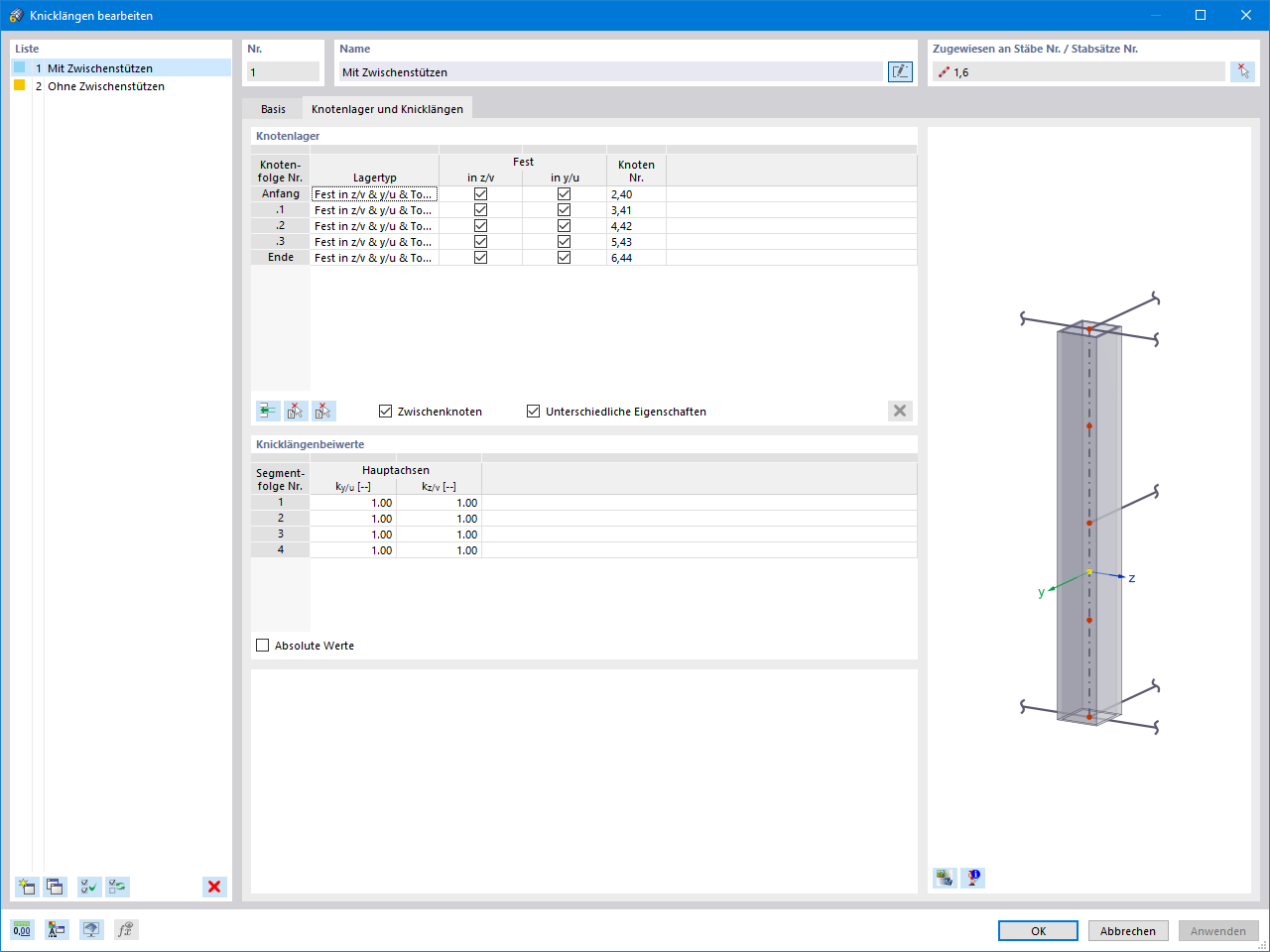

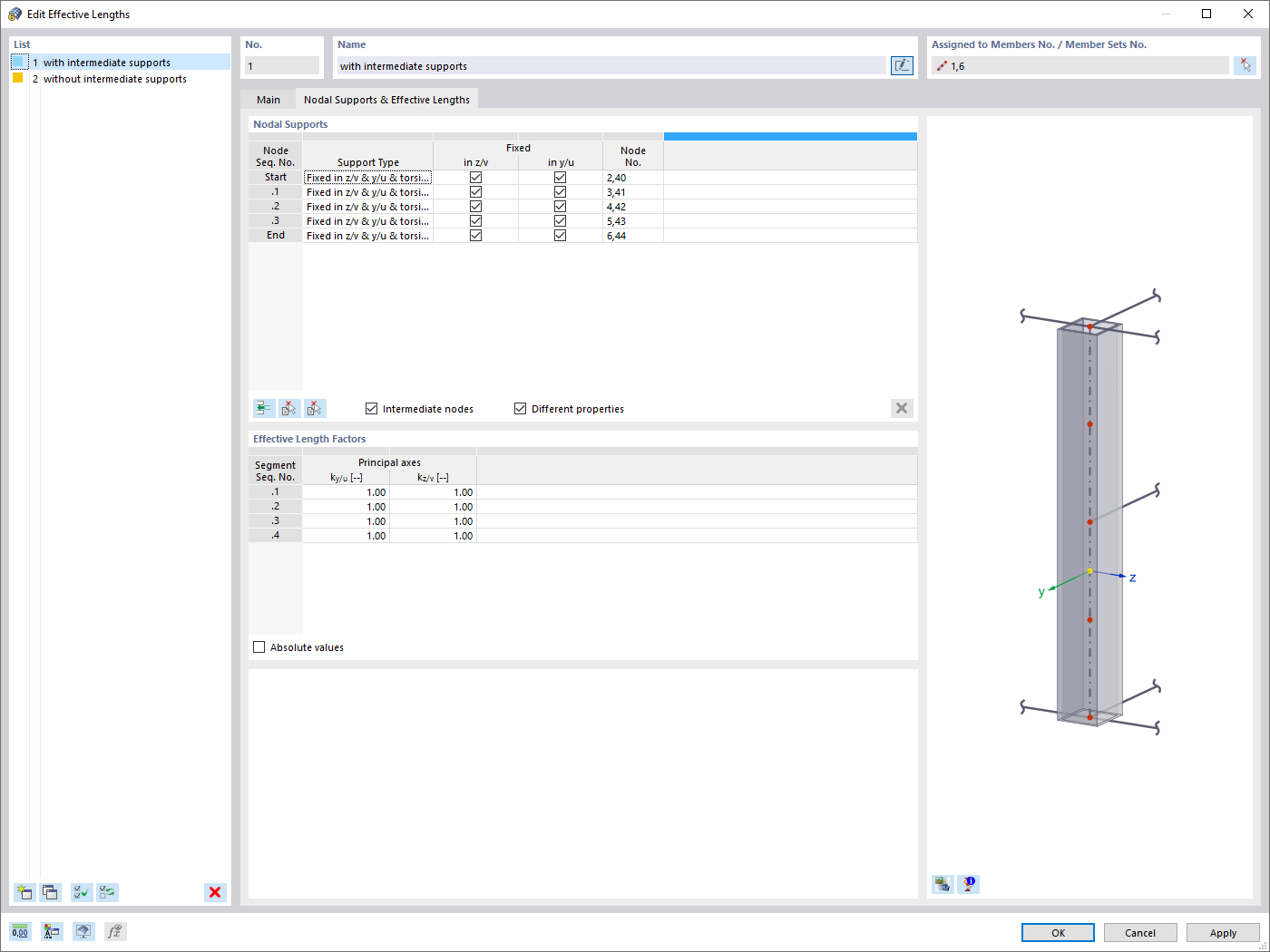

Rysunek ilustruje, jak w rozszerzeniu Aluminium Design wprowadzane są długości efektywne dla analizy stateczności. Pokazano tu okno dialogowe dla podpór węzłowych i współczynników długości efektywnych. Parametry te są kluczowe dla prawidłowego przeprowadzenia analizy stateczności konstrukcji aluminiowych. Dokładne zdefiniowanie tych elementów jest niezbędne dla precyzyjnego projektowania.
2024-05-30
022978
Wykorzystanie, graficzne i tabelaryczne
Graficzne przedstawienie przebiegu naprężeń i formuł obliczeniowych dla nośności elementów aluminiowych.
Ocena nośności i stateczności konstrukcji aluminiowych jest przedstawiana graficznie i tabelarycznie. Przebiegi naprężeń i wzory obliczeniowe są prezentowane wizualnie w celu umożliwienia przemyślanej analizy. Szczegóły wyników dla obliczeń są wyraźnie widoczne. Dane wejściowe i wynikowe są rejestrowane w protokole wydruku. Użytkownicy mogą indywidualnie dostosować ustawienia wyników.
Wykorzystano w
Model 3D
Specyfikacje
| Liczba węzłów | 48 |
| Liczba linii | 83 |
| Liczba prętów | 83 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 13 |
| Ilość KO | 68 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 1,750 t |
| Wymiary (metryczne) | 12,000 x 3,500 x 18,000 m |
| Wymiary (imperialne) | 39.37 x 11.48 x 59.06 feet |
