2024-05-30
026987

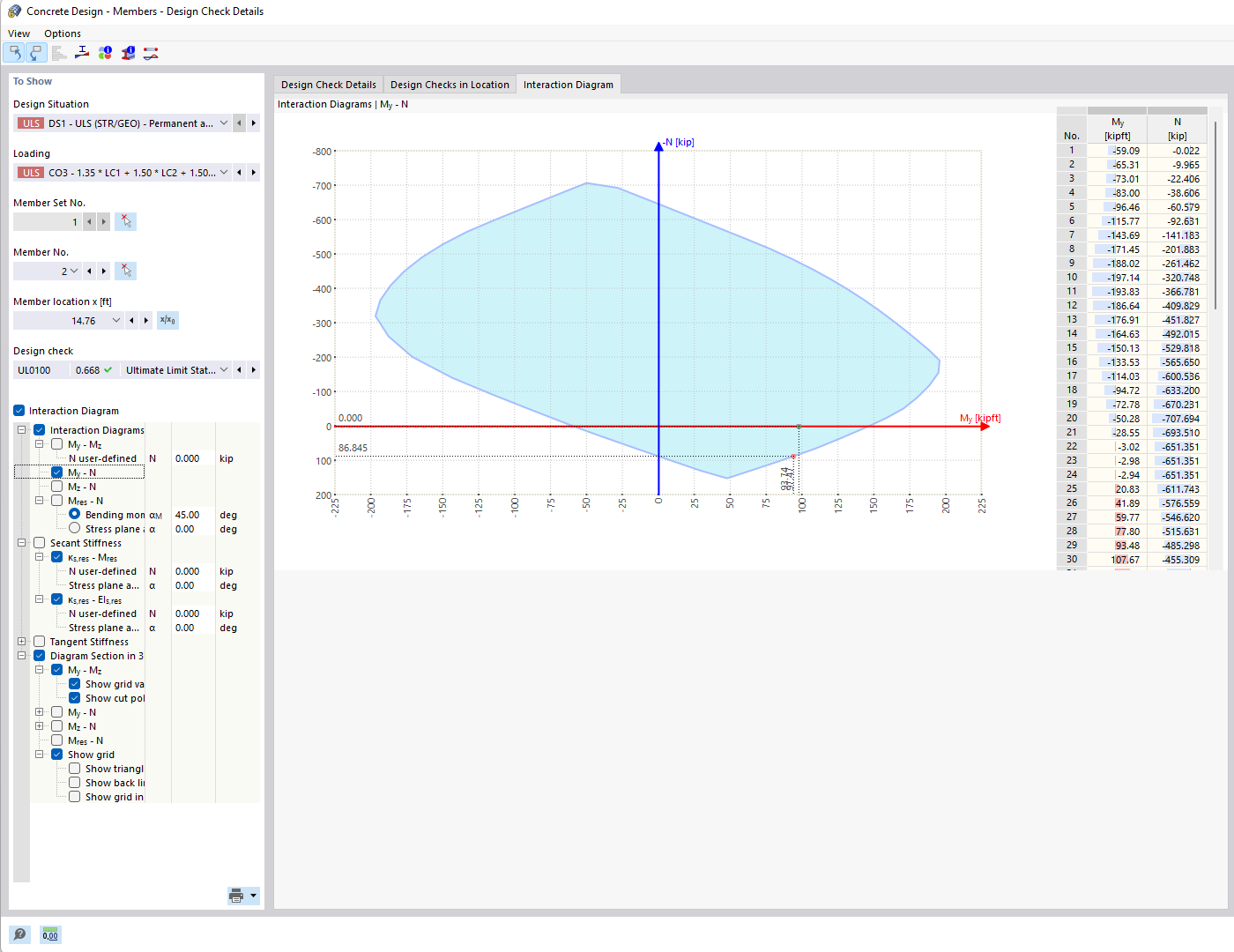

Wykres interakcji moment-siła podłużna
Reprezentacja wykresu interakcji moment-siła osiowa do analizy nośności przekrojów żelbetowych.
Rysunek przedstawia wykres interakcji moment-siła poprzeczna, który graficznie przedstawia zależności pomiędzy momentami zginającymi i siłami normalnymi w przekrojach żelbetowych. Pozwala to na analizę nośności przekroju przy wykorzystaniu graficznego wyniku wspieranego przez dynamicznie połączone tabele, które przedstawiają punkty nośności granicznej. Wykres może zostać utworzony za pomocą osi przekrojów lub indywidualnego wektora momentu w celu wygenerowania wykresu Mres-N. Dodatkowe 3D przedstawienia pozwalają na rozszerzone analizy sił przekrojowych.
2025-03-24
026988

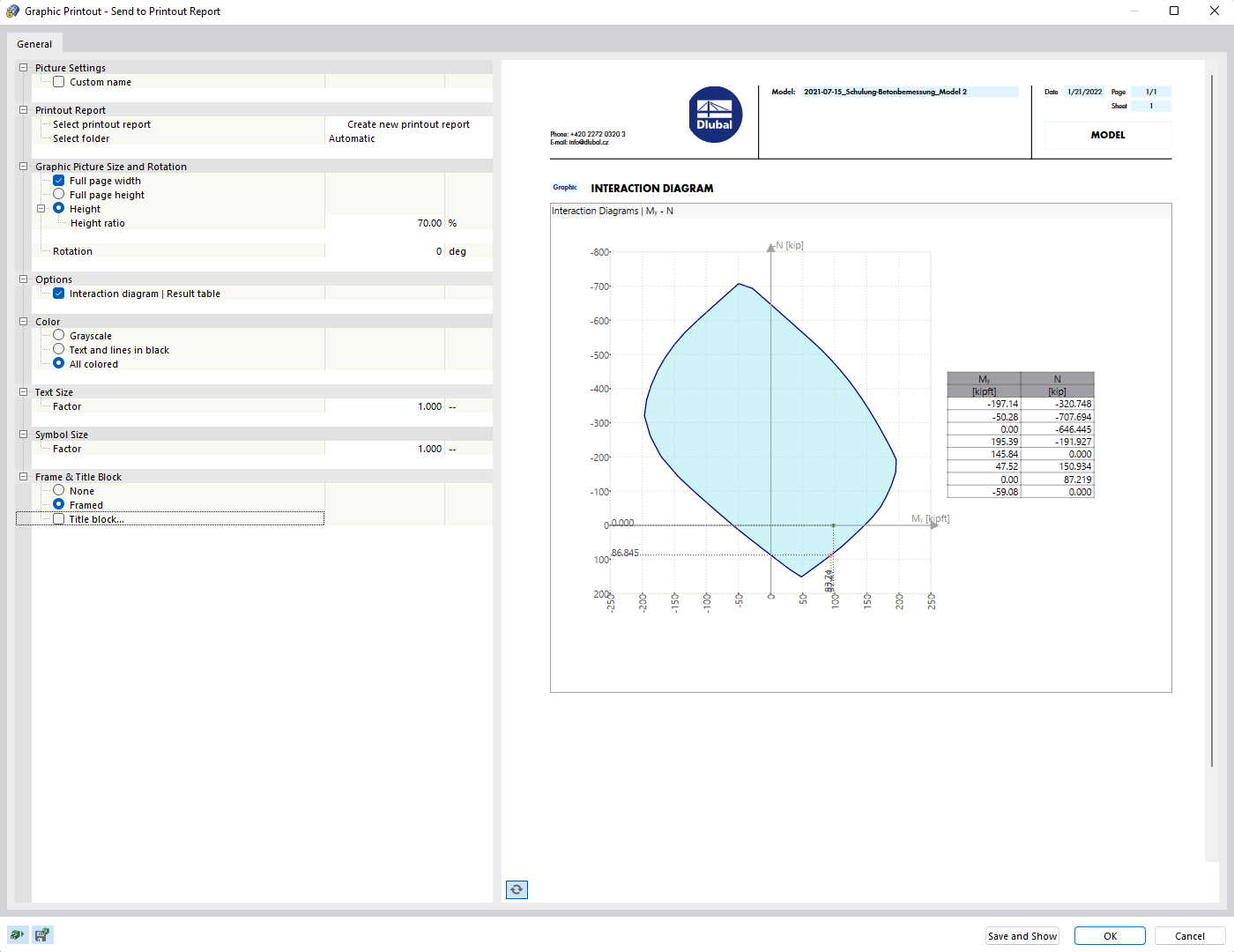

Drukowanie diagramu interakcji do raportu
Wykres interakcji z planu konstrukcji ukazany w raporcie z obliczeń
Rysunek przedstawia wykres oddziaływania osadzony w raporcie z obliczeń. Ilustruje sposób przedstawienia obliczeń statycznych i dynamicznych w budownictwie. Taki wykres ma kluczowe znaczenie dla wizualizacji nośności i wytrzymałości w inżynierii konstrukcyjnej. Aplikacja pokazuje kompleksową dokumentację i analizę złożonych konstrukcji.
2025-03-24
026989

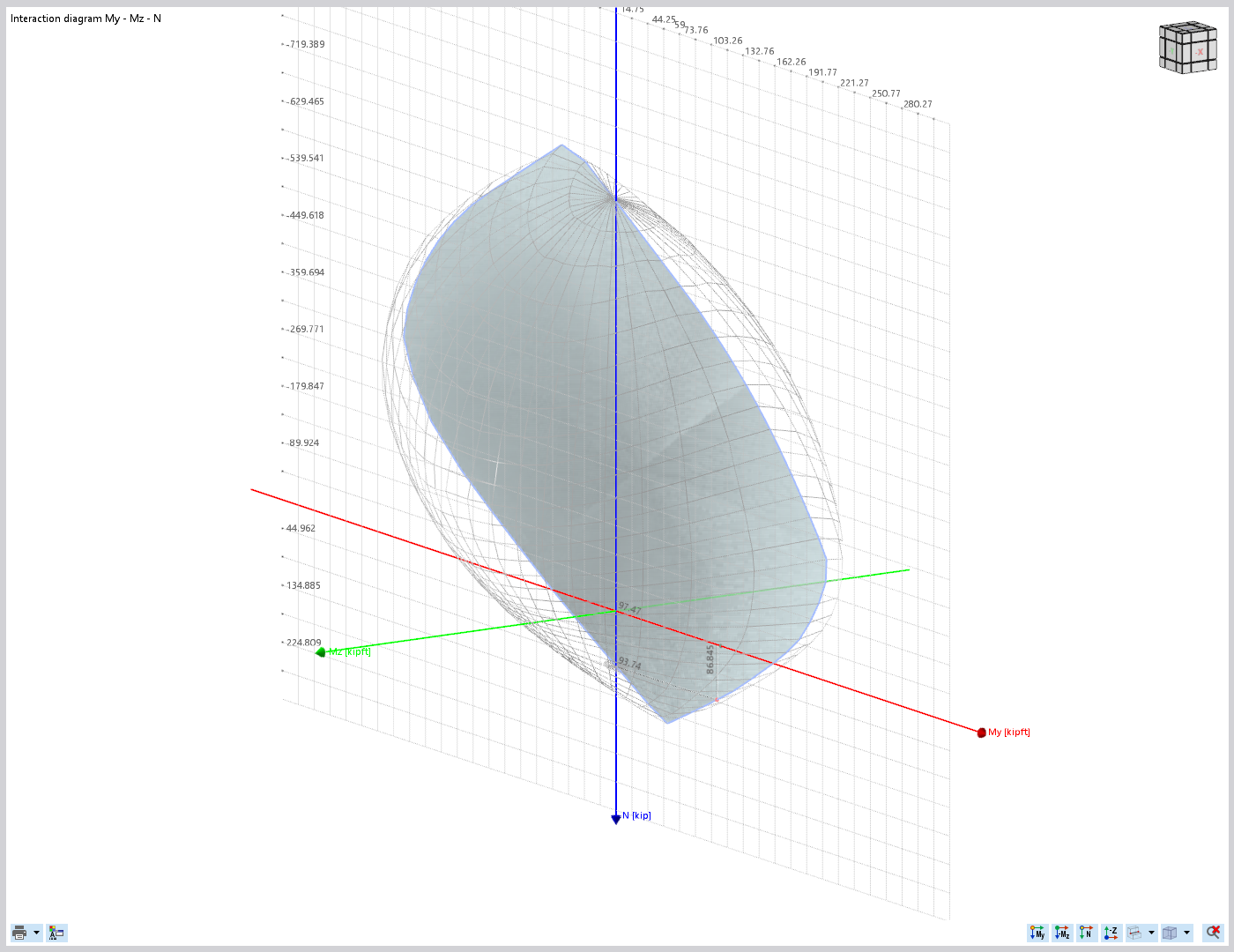

Płaszczyzna przecięcia wykresu My-N w wykresie interakcji Mz-N
Wykres My-N przedstawia współpracę momentów i siły osiowej w modelu statycznym.
Wykres My-N w interakcyjnym wykresie My-Mz-N pokazuje zależność między momentami zginającymi a siłą normalną. Takie wykresy są stosowane do analizy nośności konstrukcji. Wizualizacja dostarcza informacji na temat granic wydajności pod różnymi kombinacjami obciążeń.
