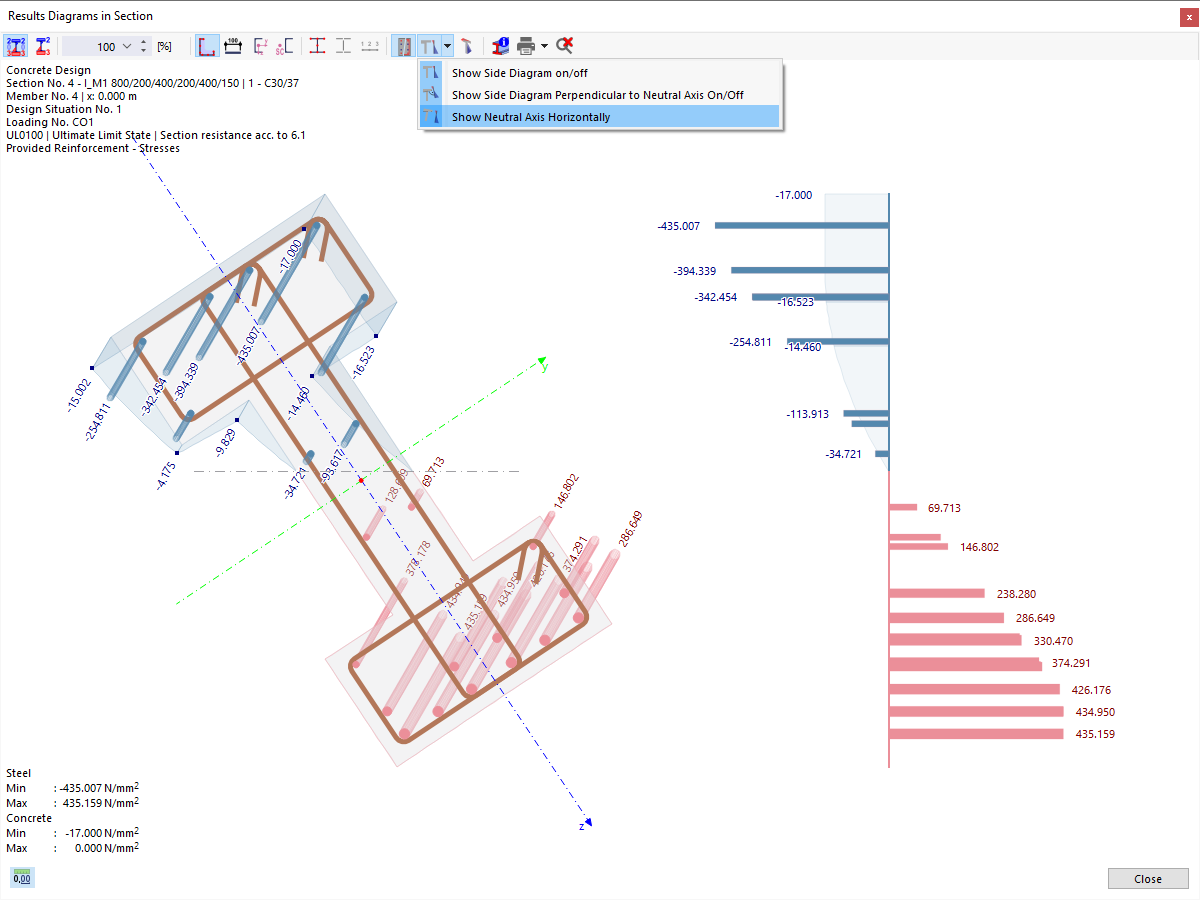

Istniejące naprężenia pod obciążeniem
Graficzne przedstawienie rozkładu naprężeń i odkształceń-przyrostów w przekroju betonowym, w tym zbrojenia i działania obciążenia.
Rysunek przedstawia graficzną prezentację naprężeń i odkształceń przekroju w elemencie betonowym. Ilustruje istniejące naprężenia i odkształcenia przekroju betonowego oraz zbrojenia podłużnego pod wpływem obciążeń. Naprężenia są widoczne zarówno w obrazie naprężeń 3D, jak i na grafice 2D. Taka prezentacja wspiera analizę w drzewie wyników obliczeń, umożliwiając ocenę efektów konstrukcyjnych w warunkach granicznych przekrojów.
2025-03-24
027048

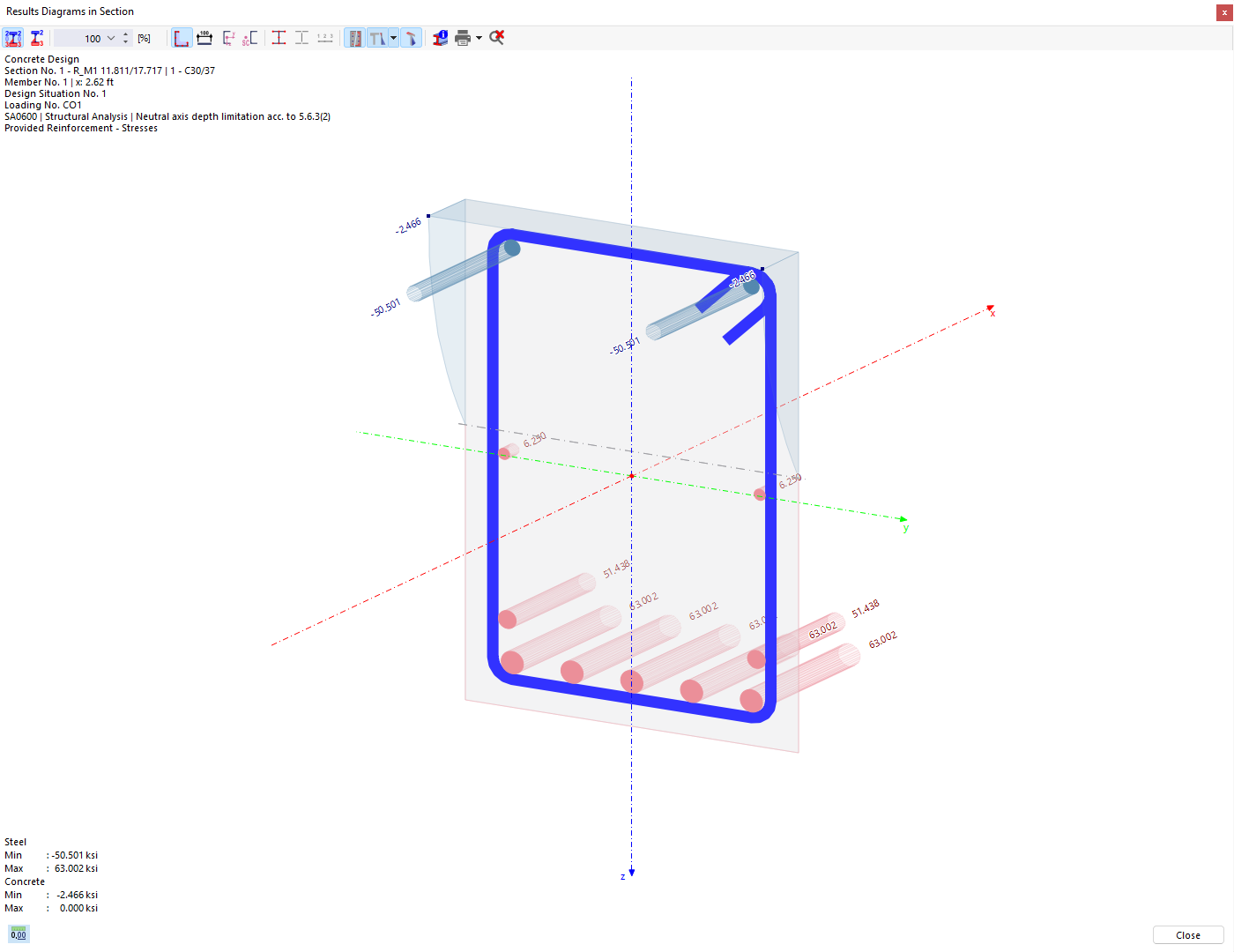

Naprężenia w prętach zbrojeniowych i przekroju betonowym
Wizualizacja naprężeń i odkształceń w przekrojach betonowych pod wpływem obciążeń
Ilustracja przedstawia graficzną prezentację naprężeń i odkształceń w przekroju betonowym oraz prętów zbrojeniowych. Naprężenia są zilustrowane w widoku 3D lub w grafice 2D. Naprężenia i odkształcenia są przedstawiane z uwzględnieniem zbrojenia podłużnego pod różnymi obciążeniami. Prezentacja dostosowuje się do wybranych parametrów w drzewie wyników szczegółów obliczeń.
2025-03-24
027049

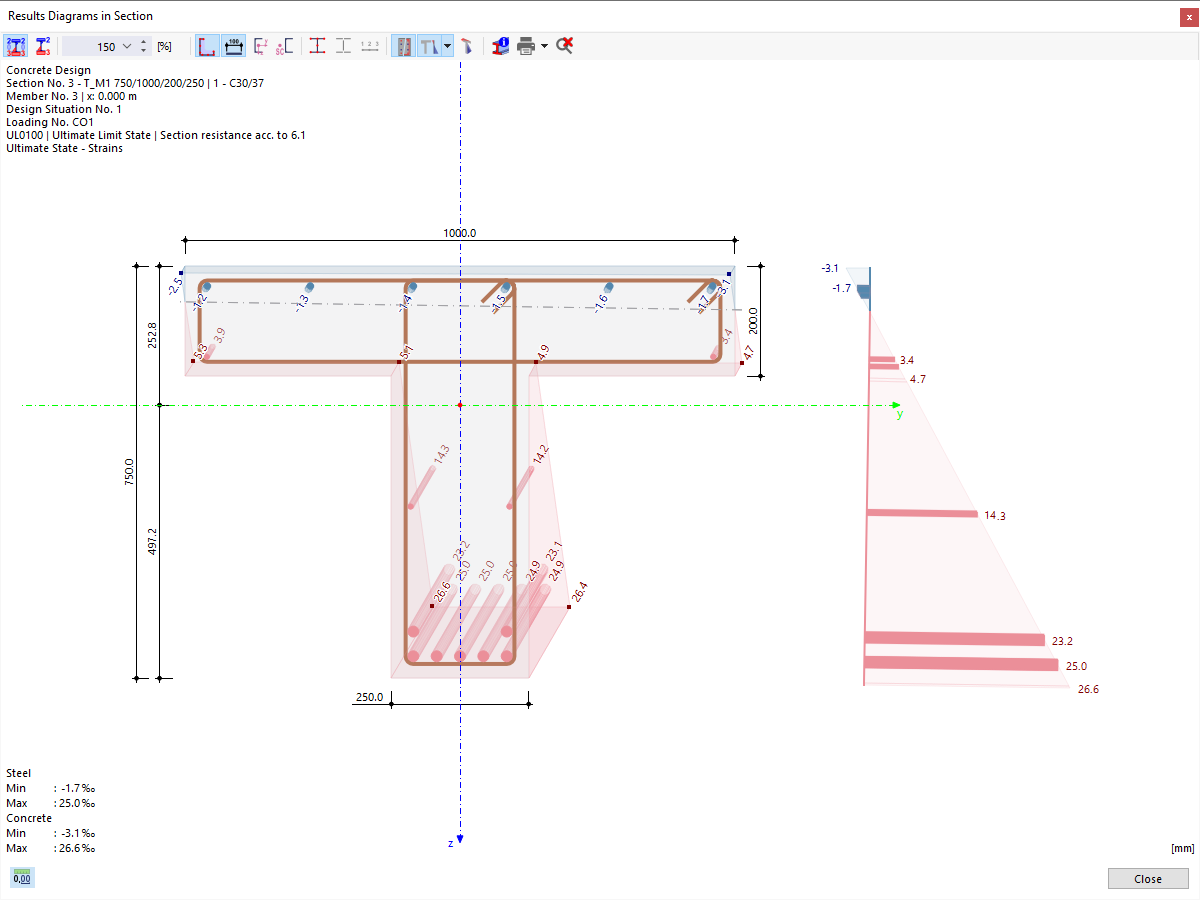

Deformacje przy obliczeniowych siłach wewnętrznych
Wynik graficzny analizy naprężeń i odkształceń w przekrojach betonowych i zbrojeniach pod obciążeniem
Rysunek przedstawia szczegółowy plik graficzny naprężeń przekroju w betonie pod wpływem granicznych sił wewnętrznych. Pokazuje rozkład naprężeń i odkształceń w strefie przekroju betonowego oraz zbrojenia podłużnego. Wizualizacja oferuje zarówno obrazy naprężeń 3D, jak i grafiki 2D do szczegółowej analizy. Takie wyjścia graficzne służą do oceny naprężeń i odkształceń w różnych warunkach obciążenia.
2025-03-24
027050

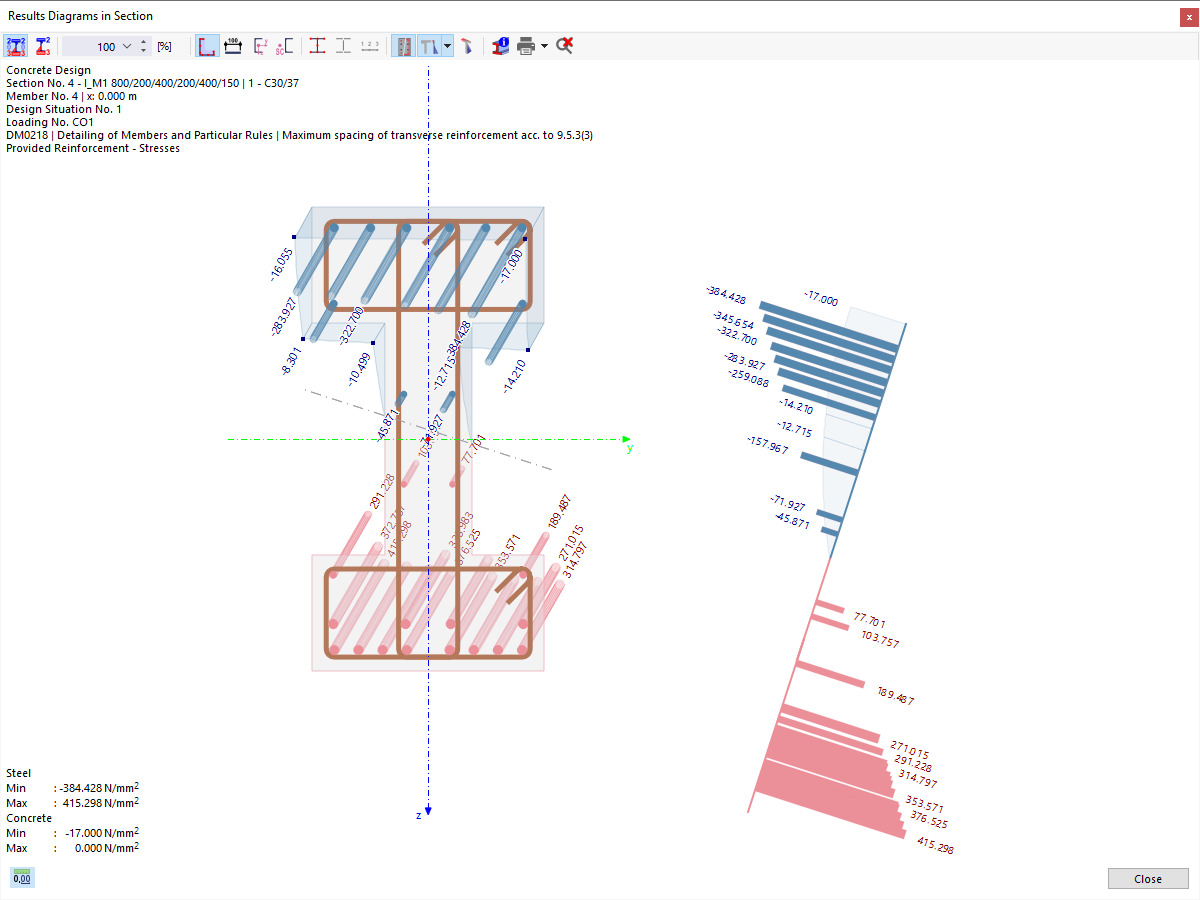

Istniejące odkształcenia prętów zbrojeniowych i przekroju betonowego pod wpływem obciążenia
Trójwymiarowa wizualizacja naprężeń przekroju w zbrojeniu betonowym pod obciążeniem
Rysunek przedstawia rozkład naprężeń i odkształceń w przekroju betonowym i prętach zbrojeniowych w warunkach obciążenia. Obliczenia oferują zarówno widok naprężeń 3D, jak i 2D, umożliwiając wizualną ocenę wyników. Rozkład naprężeń w prętach zbrojeniowych jest kluczowym aspektem zapewnienia nośności projektowanej konstrukcji. Graficzna prezentacja umożliwia kompleksową analizę obciążeń materiałowych.
