Projektowanie Stali | Dodatkowe wyniki | Postaci drgań własnych

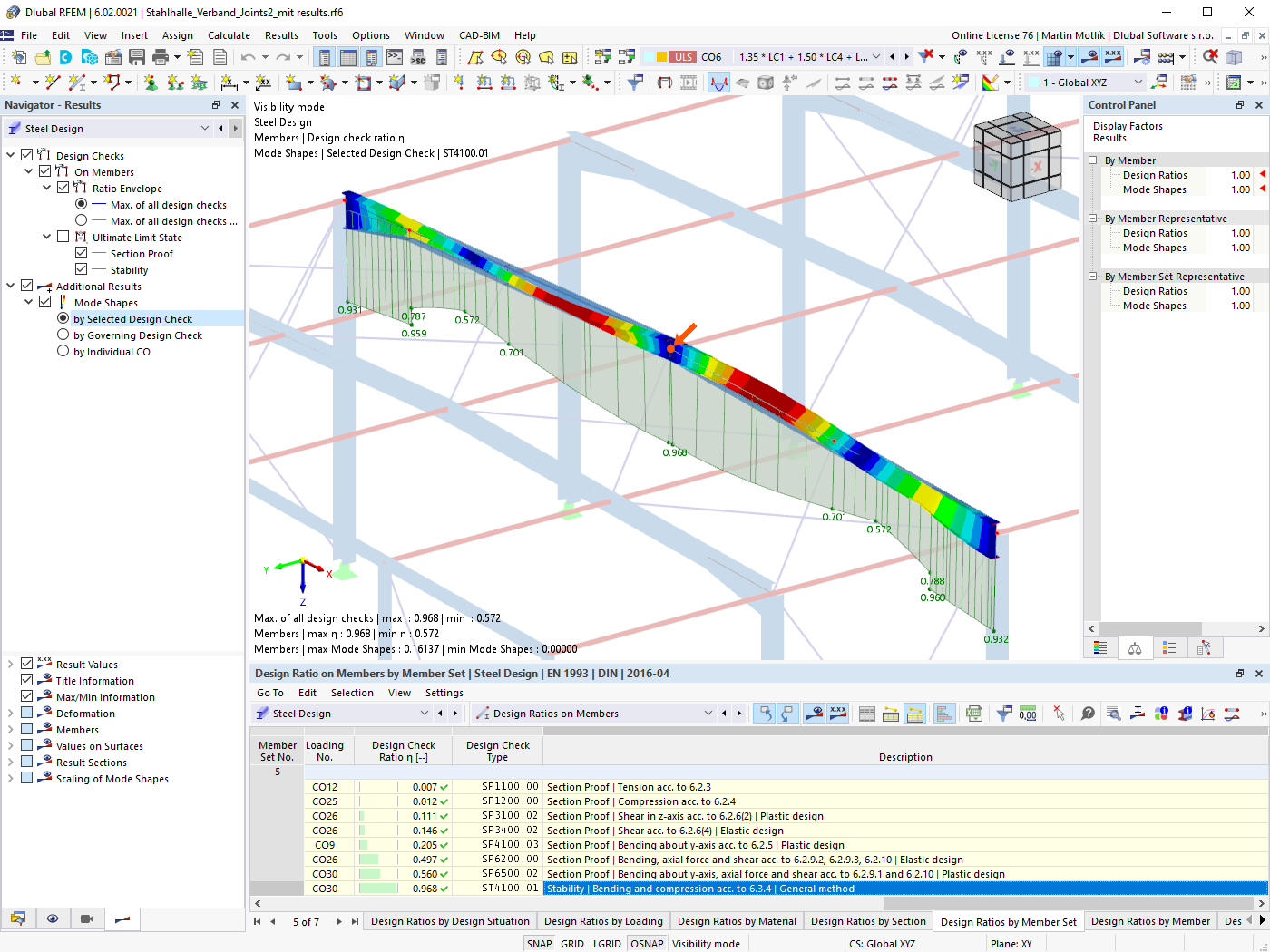

Graficzna wizualizacja krytycznych postaci drgań do sprawdzenia skręcania z wichrowaniem w ramach analizy stateczności
Rysunek przedstawia wizualizację graficzną dominującej postaci drgań obiektu konstrukcyjnego dla sprawdzenia wyboczenia skrętno-przegubowego. Do określenia współczynnika obciążenia krytycznego dla analizy stateczności wykorzystywany jest solwer wartości własnych. Funkcja ta jest dostępna w oprogramowaniu, w zależności od zastosowanej normy projektowej, w tym ogólnej metody zgodnej z EN 1993-1-1, 6.3.4. Wizualizacja pomaga inżynierom lepiej zrozumieć zachowanie stateczności konstrukcji.
