Projektowanie dźwigara kratowego z łukowym pasem górnym do analizy konstrukcji

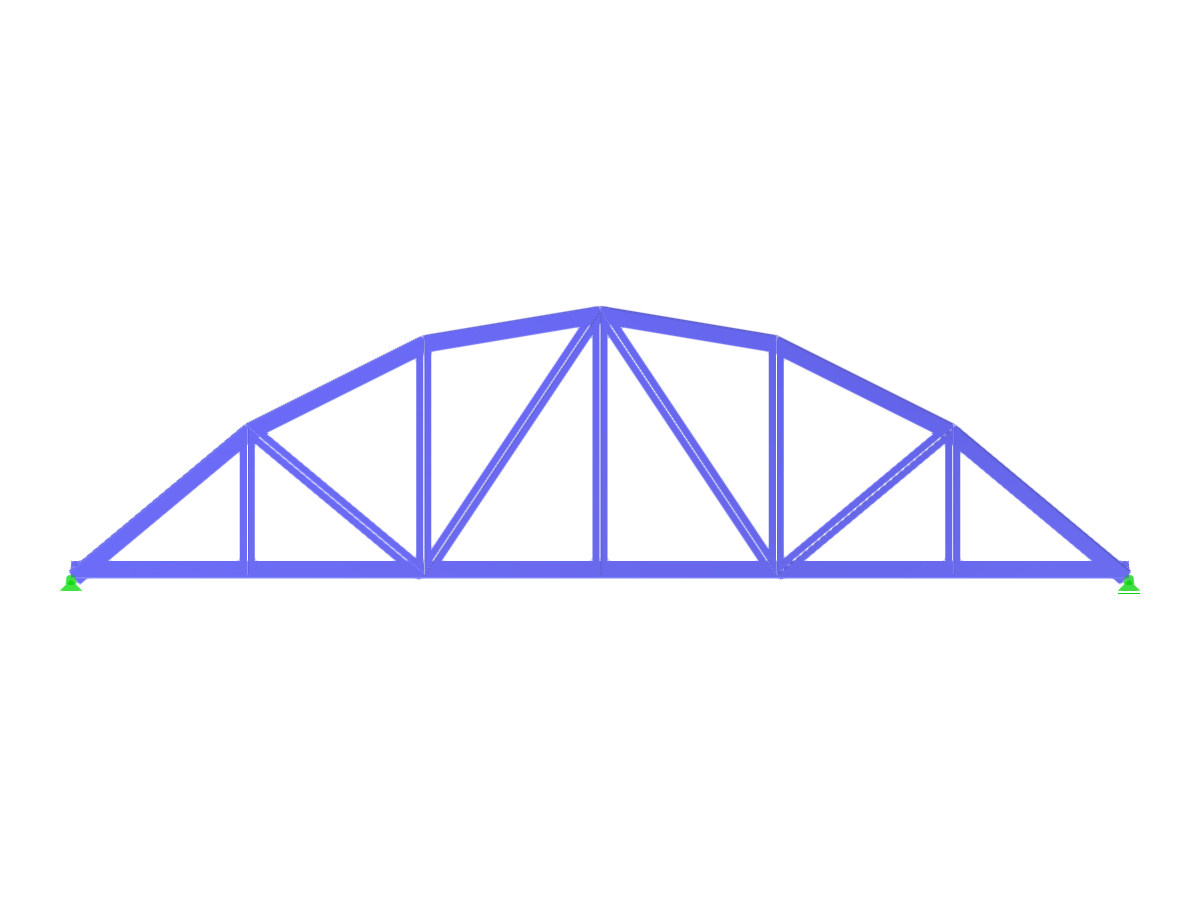

Dźwigar kratowy z łukowym pasem górnym z parabolicznym pasem górnym projektowanym przy użyciu wielobocznych i prostych prętów w widoku modelu RSTAB.
Zdjęcie przedstawia wiązar łukowy z parabolicznym pasem górnym, utworzony przy użyciu prętów wielokątnych i prostych. Ten projekt konstrukcyjny zamodelowano w programie RSTAB. Wiązar jest przykładem złożonej geometrii inżynierskiej, podkreślającym zaawansowane możliwości symulacji.
Wykorzystano w
Model 3D
Specyfikacje
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 12 |
| Liczba linii | 21 |
| Liczba prętów | 21 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 1,403 t |
| Wymiary (metryczne) | 12,000 x 3,000 x 0,000 m |
| Wymiary (imperialne) | 39.37 x 9.84 x 0 feet |
