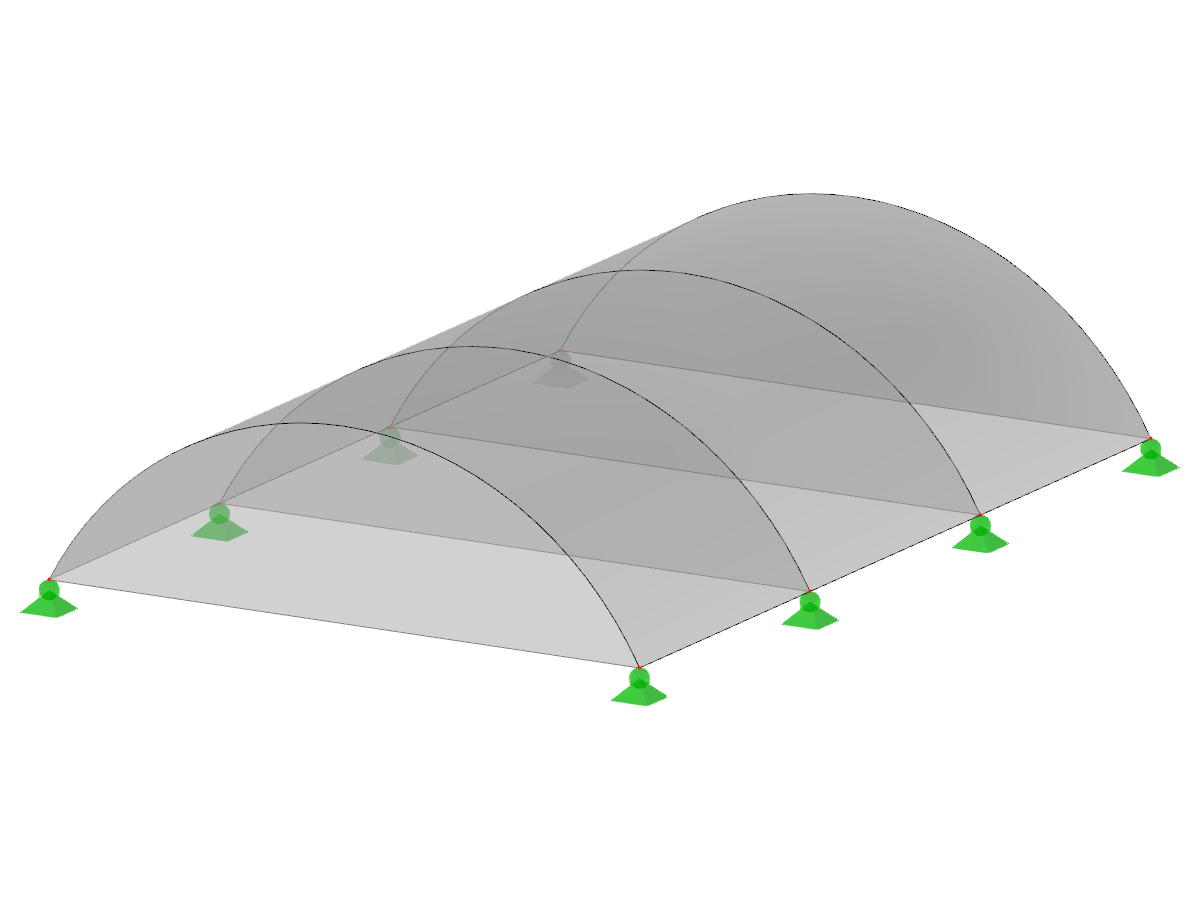

Konstrukcja sklepienia beczkowego z analizą przepony

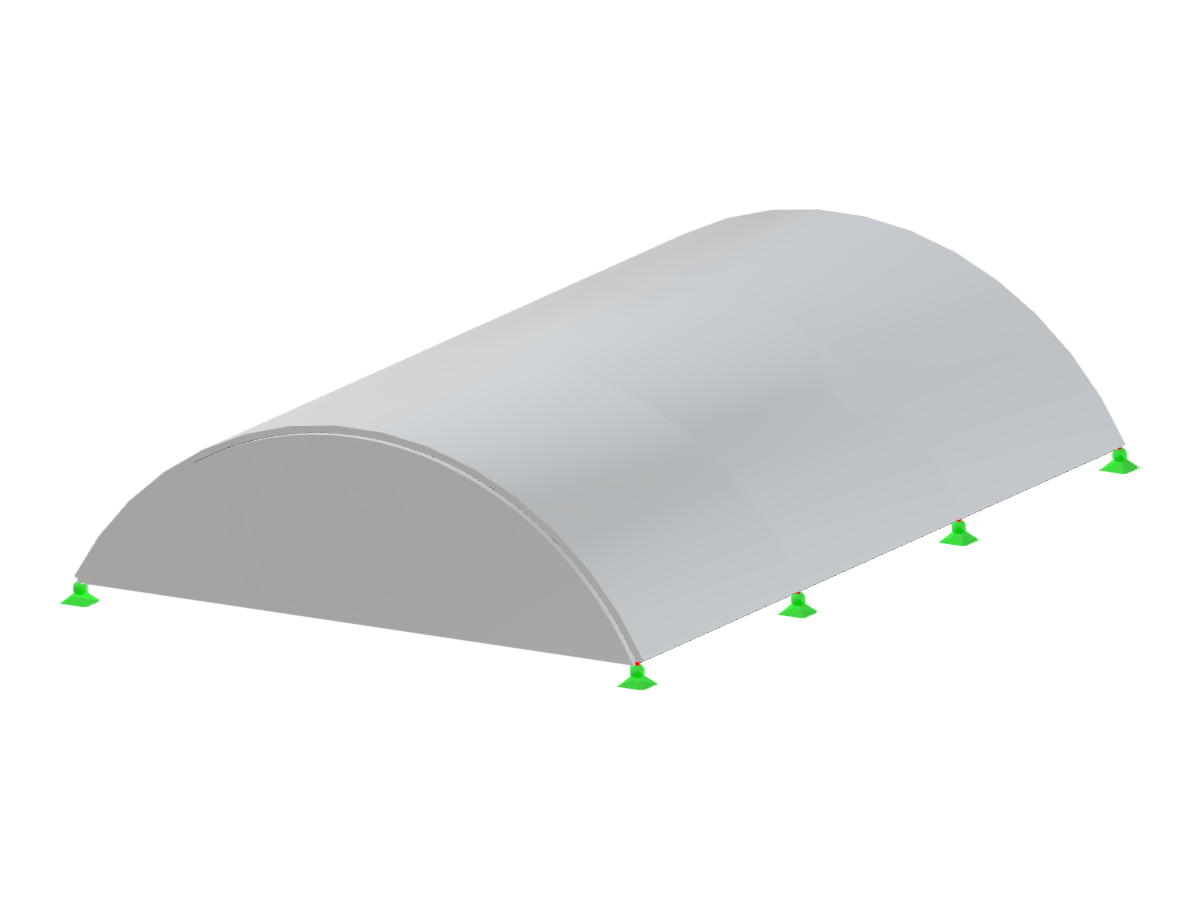

Analiza konstrukcyjna sklepienia beczkowego z przeponą, z wykorzystaniem geometrii wysokość-promień.
Analizowana jest struktura sklepienia beczkowego o kształcie półcylindrycznym, charakteryzująca się geometrią opartą na wysokości i promieniu. Konstrukcja integruje elementy przeponowe w celu zwiększenia stateczności. Ten typ sklepienia jest powszechnie stosowany w elementach architektonicznych o dużych rozpiętościach. Jego projektowanie uwzględnia złożoną dynamikę rozkładu obciążeń.
Wykorzystano w
Model 3D
Specyfikacje
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 8 |
| Liczba linii | 14 |
| Liczba prętów | 0 |
| Liczba powierzchni | 7 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 10,769 t |
| Wymiary (metryczne) | 4,000 x 1,200 x 6,000 m |
| Wymiary (imperialne) | 13.12 x 3.94 x 19.69 feet |
