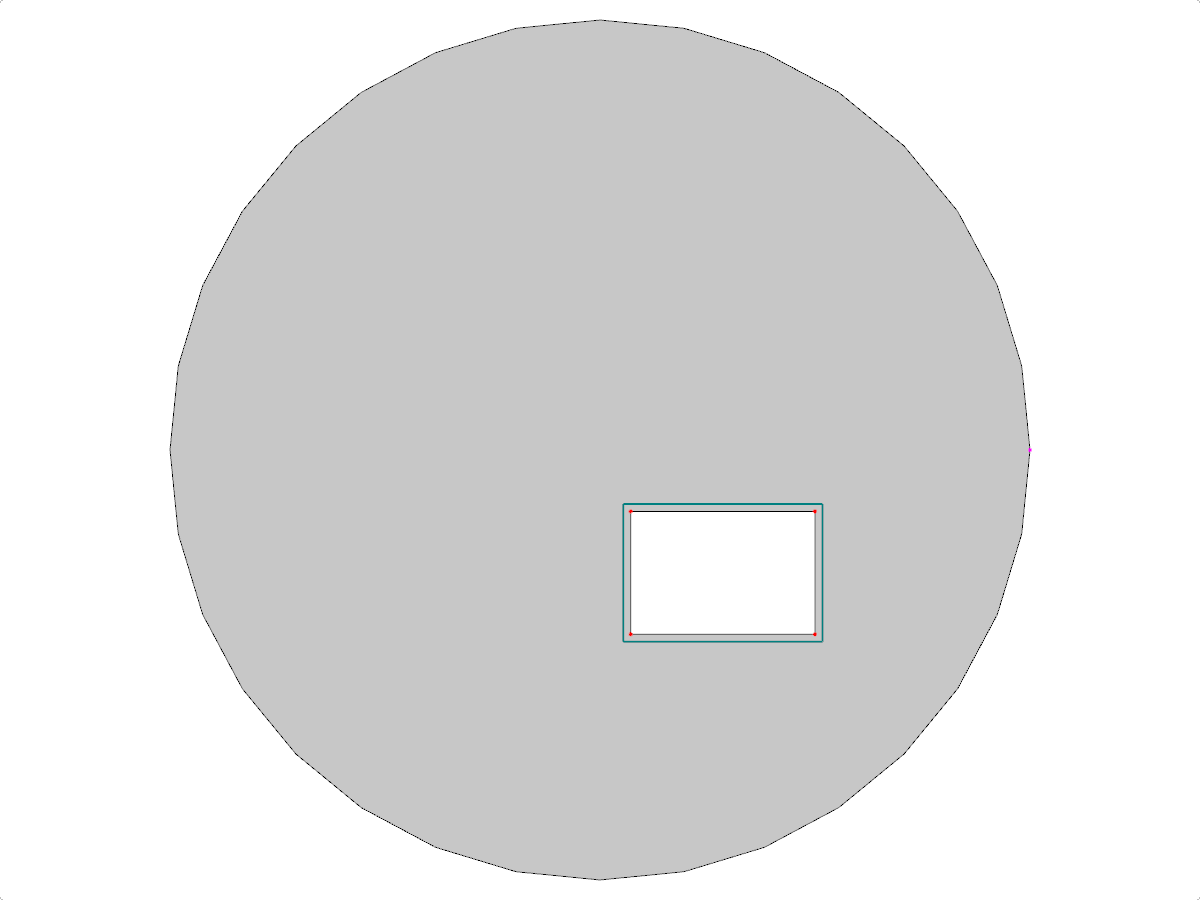

Płyta kołowa z prostokątnym otworem
Symulacja płyty kołowej z centralnym prostokątnym otworem w analizie konstrukcyjnej.
Obraz przedstawia analizę strukturalną płyty kołowej z centralnym prostokątnym otworem. Taka konfiguracja ilustruje rozkład naprężeń i wzorce odkształceń w płycie. Skupia się na tym, jak otwór wpływa na integralność strukturalną i przenoszenie obciążeń. Analizy tego typu pomagają inżynierom zrozumieć mechaniczne zachowanie złożonych konstrukcji płytowych.
Wykorzystano w
Model 3D
Specyfikacje
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 5 |
| Liczba linii | 5 |
| Liczba prętów | 0 |
| Liczba powierzchni | 1 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 36,985 t |
| Wymiary (metryczne) | 14,000 x 0,000 x 14,000 m |
| Wymiary (imperialne) | 45.93 x 0 x 45.93 feet |
