Projektowanie parametryczne okrągłego zbiornika betonowego

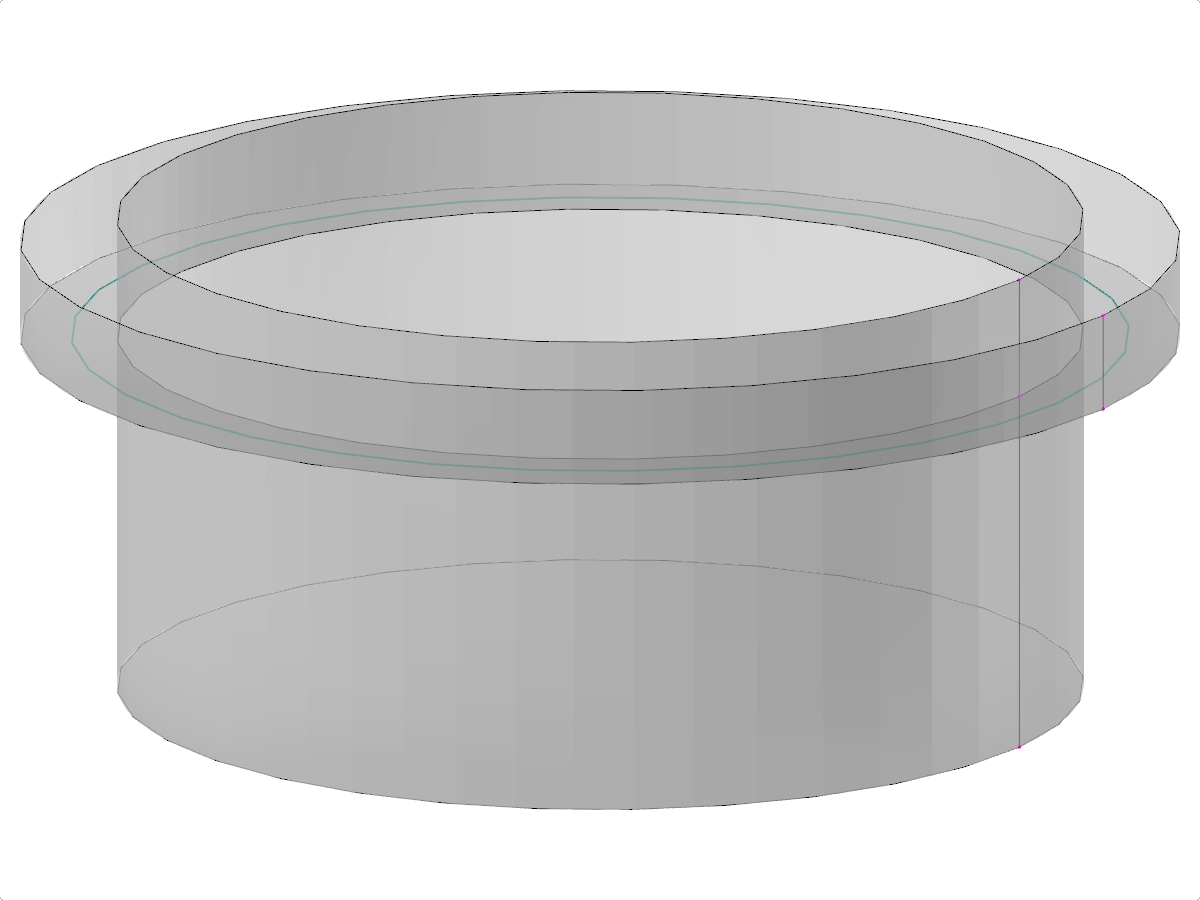

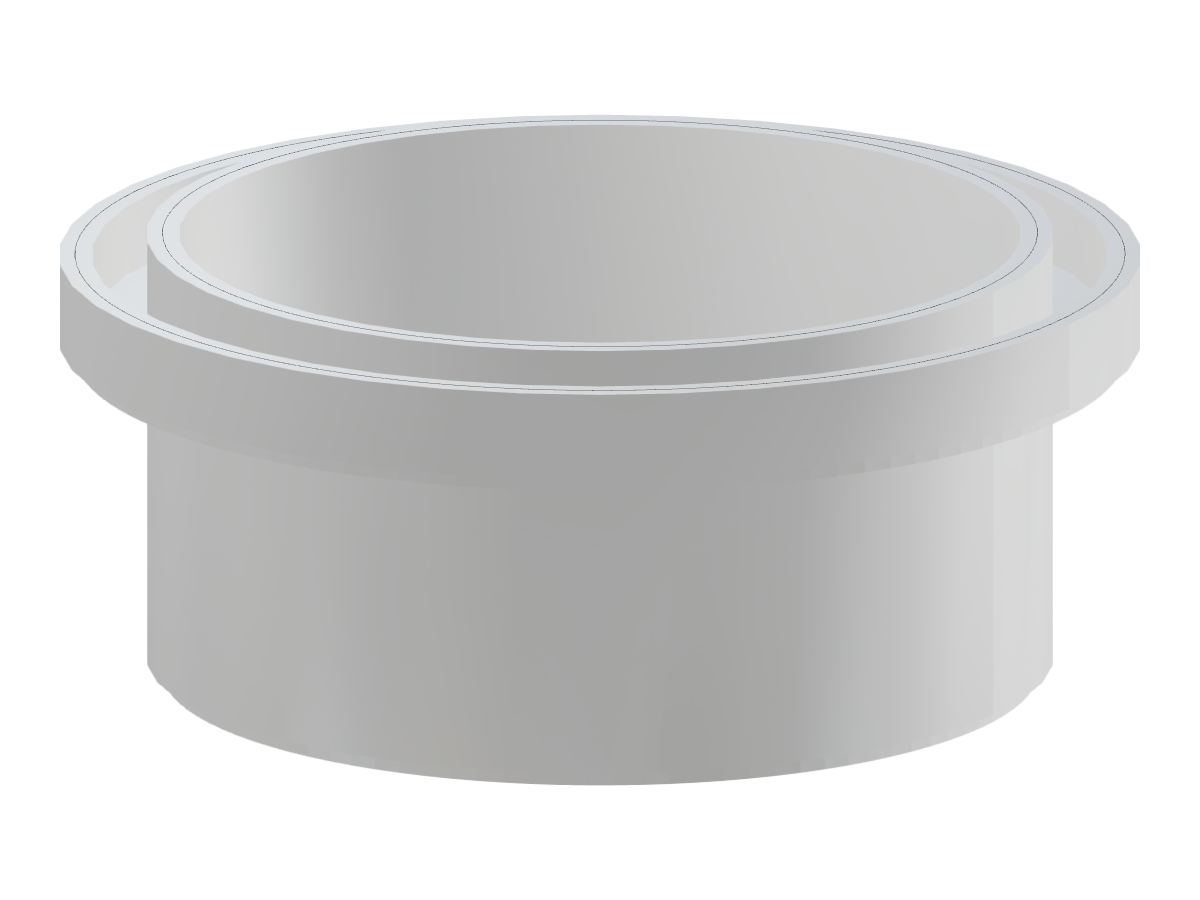

Model 3D parametrycznego, okrągłego zbiornika betonowego utworzonego z powierzchni, przedstawiający szczegółowe wymiarowanie konstrukcyjne.
Obraz przedstawia model 3D okrągłego zbiornika betonowego zaprojektowanego przy użyciu powierzchni parametrycznych. Ten model inżynierski ukazuje złożone interakcje między różnymi powierzchniami w celu uzyskania pożądanej geometrii. Ilustruje on precyzję modelowania parametrycznego w tworzeniu konstrukcyjnie efektywnych projektów.
Wykorzystano w
Model 3D
Specyfikacje
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 5 |
| Liczba linii | 7 |
| Liczba prętów | 0 |
| Liczba powierzchni | 4 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 147,777 t |
| Wymiary (metryczne) | 9,600 x 4,000 x 9,600 m |
| Wymiary (imperialne) | 31.5 x 13.12 x 31.5 feet |
