Płatwie Z na dachu jednospadowym

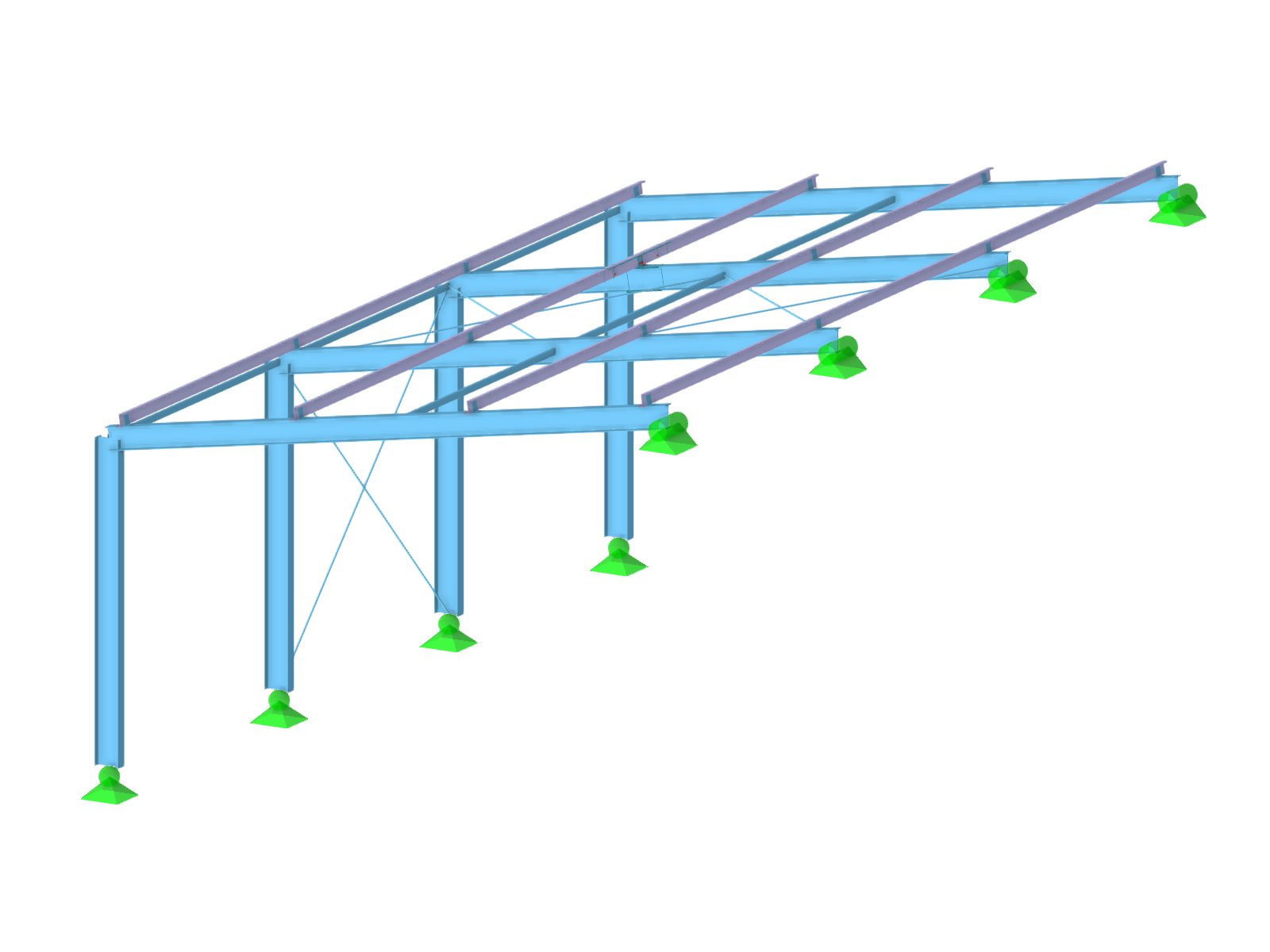

Płatwie w kształcie litery Z są stosowane do podparcia jednospadowego dachu z metalu. Rysunek przedstawia konfigurację konstrukcji i rozstawy płatwi, zapewniające stabilność i rozkład obciążeń.
Na ilustracji przedstawiono zastosowanie płatwi Z na dachu jednospadowym, podkreślając ich rolę w podparciu konstrukcji dachowej. Płatwie te są kluczowe dla równomiernego rozkładu obciążeń i utrzymania stabilności konstrukcji dachu. Ich rozmieszczenie na dachu skośnym przyczynia się do efektywnego przenoszenia obciążeń i integralności konstrukcji.
Wykorzystano w
Model 3D
Więcej o modelu 3D
Specyfikacje
Liczba węzłów 92
Liczba linii 88
Liczba prętów 88
Liczba powierzchni 0
Ilość brył 0
Ilość przypadków obciążenia 3
Ilość KO 2
Liczba kombinacji wyników 0
Ciężar całkowity 4,309 t
Wymiary (metryczne) 9,796 x 6,600 x 15,370 m
Wymiary (imperialne) 32.14 x 21.65 x 50.43 feet
