Projekt i wymiarowanie przy użyciu narzędzi modelowania informacji o budynku (BIM) – Most prefabrykowany nad jeziorem Toho w Pahou

Most o belkach sprężonych zamodelowany za pomocą technologii BIM przechodzi nad jeziorem Toho w Pahou. Dokładna wizualizacja komponentów konstrukcyjnych.

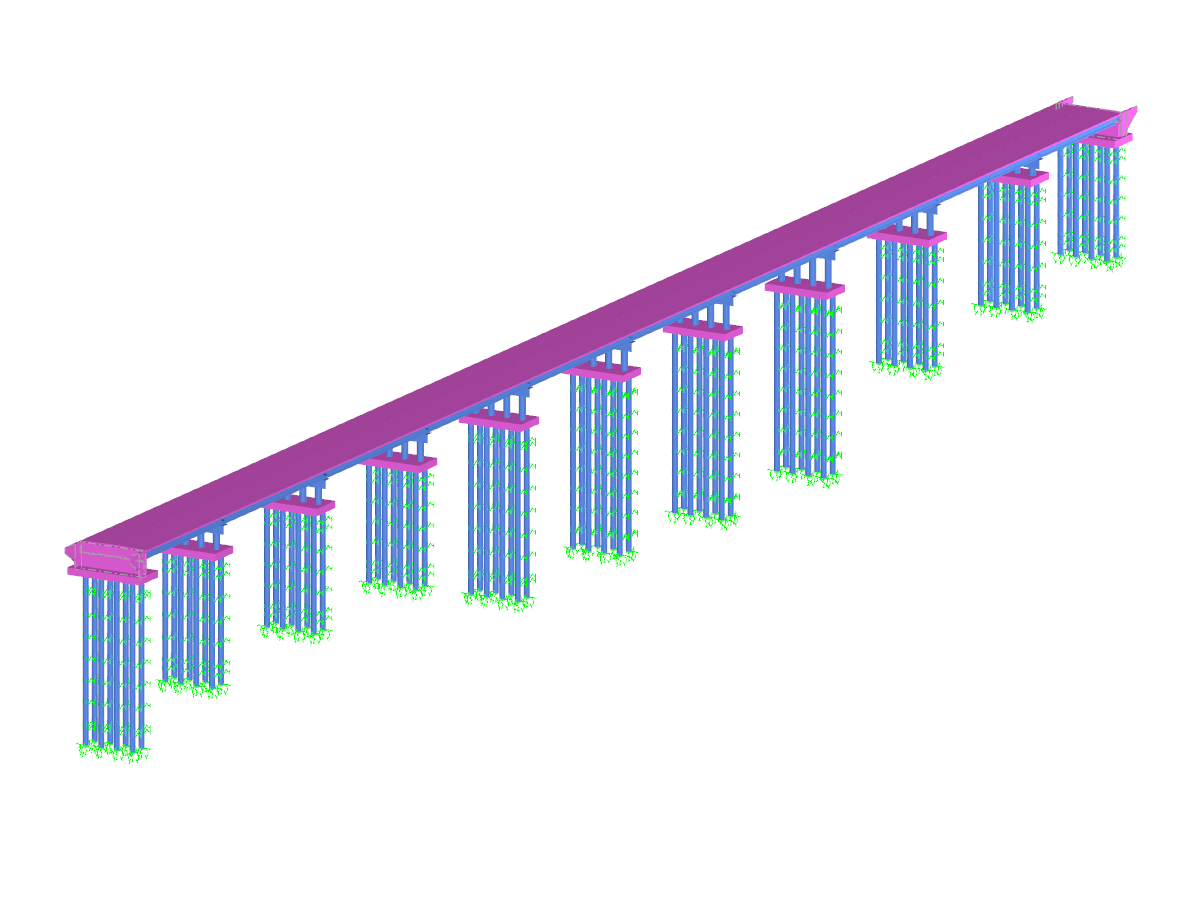

Zdjęcie przedstawia most z dźwigarami sprężonymi zaprojektowany na jeziorze Toho w Pahou. Projekt wykorzystuje modelowanie informacji o budynku (BIM) w celu poprawy dokładności i efektywności projektowania. Wyraźnie widać elementy konstrukcyjne podtrzymujące most. Podejście BIM wzmacnia zrozumienie interakcji pomiędzy komponentami mostu.
Model 3D
Więcej o modelu 3D
Specyfikacje
Liczba węzłów 749
Liczba linii 775
Liczba prętów 289
Liczba powierzchni 133
Ilość brył 0
Ilość przypadków obciążenia 107
Ilość KO 1648
Liczba kombinacji wyników 7
Ciężar całkowity 15014,940 t
Wymiary (metryczne) 335,846 x 40,868 x 14,000 m
Wymiary (imperialne) 1101.86 x 134.08 x 45.93 feet
