Pomoc wizualna podczas definiowania warunków podparcia zestawów prętów zgodnie z rozdziałem 6.3.4 EN 1993-1-1
Definicja warunków podparcia zestawów prętów przy projektowaniu konstrukcji stalowych zgodnie z normą EN 1993-1-1, Rozdział 6.3.4.

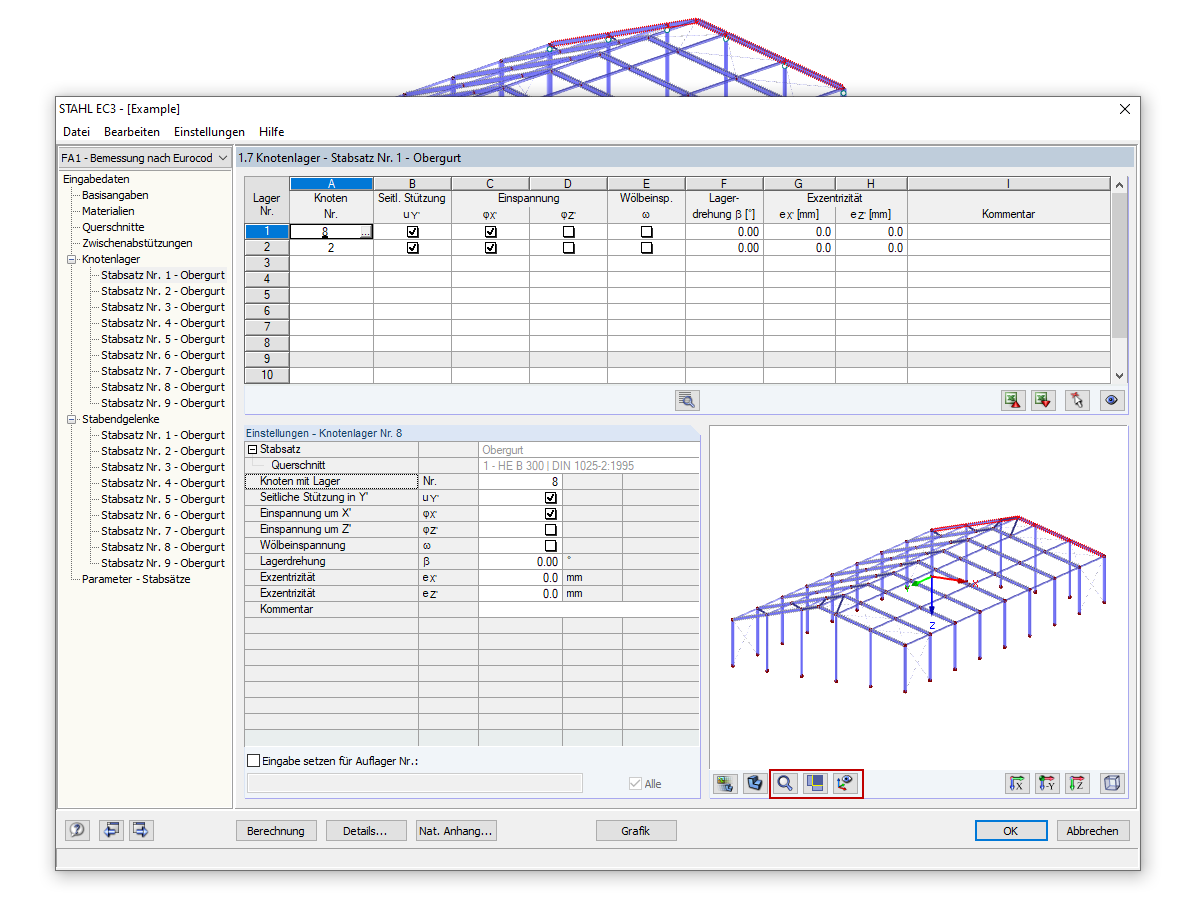

Rysunek przedstawia funkcje definicji warunków podparcia zestawów prętów zgodnie z EN 1993-1-1 rozdział 6.3.4. Ilustruje, jak wizualne pomoce umożliwiają dokładne dostosowanie długości odniesienia i segmentacji w różnych kierunkach. Ugięcia można obliczyć zarówno dla początkowego, jak i zdeformowanego układu. Różne sytuacje obliczeniowe pozwalają na ustalanie zmiennych wartości granicznych. Graficzna prezentacja integruje wyniki, takie jak ugięcie i wykorzystanie granicy, w raportach.
Model 3D
Specyfikacje
| Liczba węzłów | 89 |
| Liczba linii | 168 |
| Liczba prętów | 168 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 53,542 t |
| Wymiary (metryczne) | 26,077 x 51,077 x 9,888 m |
| Wymiary (imperialne) | 85.55 x 167.58 x 32.44 feet |
| Wersja programu | 5.23.02 |
