KB 001914 | Studium konwergencji siatki | Odkształcenie na wsporniku przy różnych podejściach

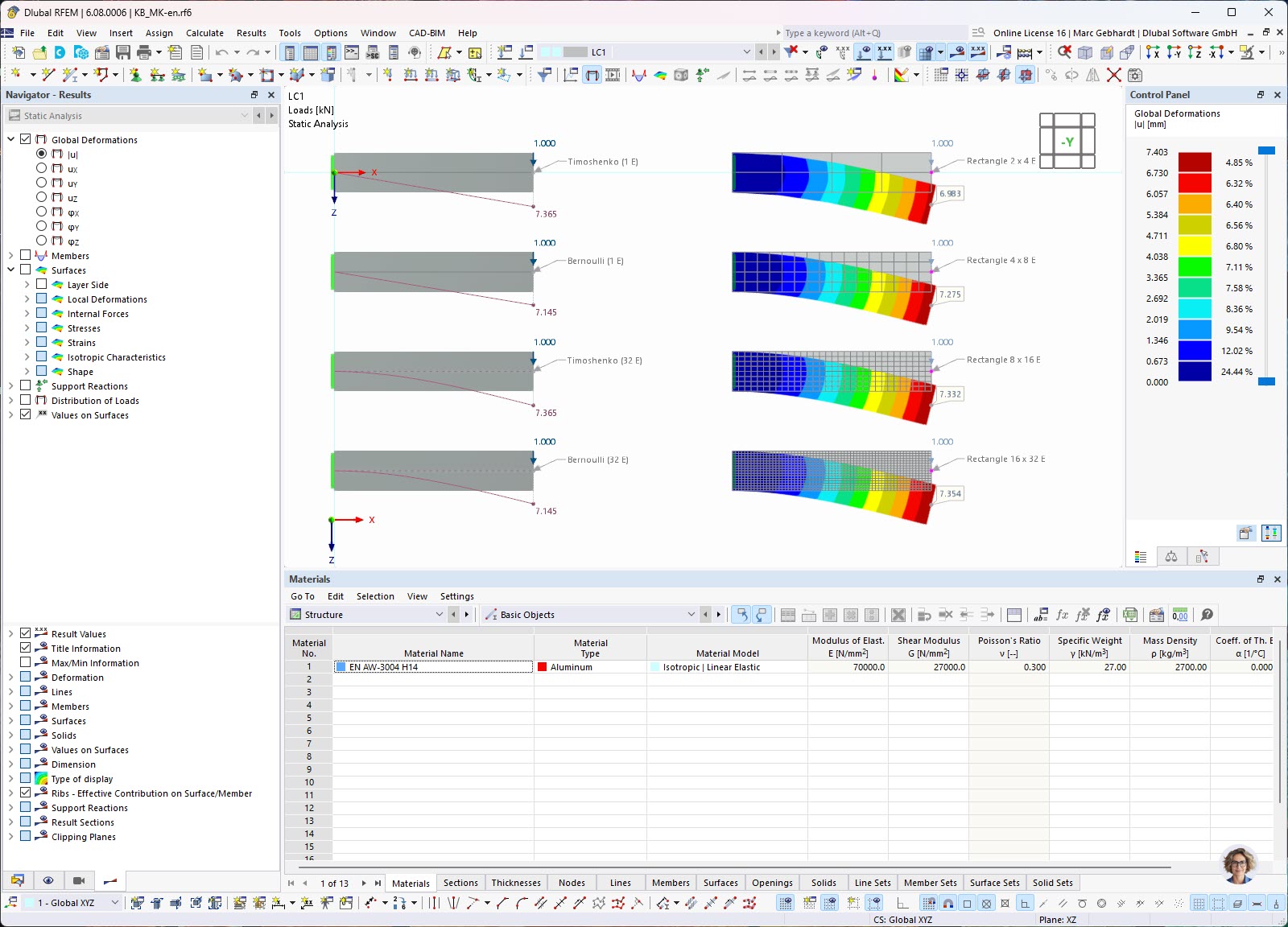

Studium konwergencji siatki pokazuje odkształcenie w strefie wspornika przy różnych podejściach
Obraz ilustruje studium konwergencji siatki w celu zbadania odkształcenia wspornika w różnych podejściach do modelowania. Takie badania są niezbędne w dziedzinie mechaniki konstrukcyjnej, aby zapewnić nośność budowli. Dzięki zastosowaniu rozwiązań software'owych, takich jak te od firmy Dlubal, inżynierowie mogą przeprowadzać złożone obliczenia, podejmując w ten sposób świadome decyzje dla zapewnienia stateczności elementów konstrukcyjnych. Dokładna symulacja rozkładu obciążeń i wynikających z nich odkształceń optymalizuje wymiarowanie elementów konstrukcyjnych i wykorzystanie materiałów, poprzez identyfikację i ocenę obszarów krytycznych.
Wykorzystano w
Model 3D
Specyfikacje
| Liczba węzłów | 108 |
| Liczba linii | 31 |
| Liczba prętów | 4 |
| Liczba powierzchni | 4 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,000 t |
| Wymiary (metryczne) | 0,300 x 0,170 x 0,000 m |
| Wymiary (imperialne) | 0.98 x 0.56 x 0 feet |
