Napięcie i odkształcenie w badaniach zbieżności siatki
Rozkład naprężeń i odkształceń na powierzchni w analizie RSTAB

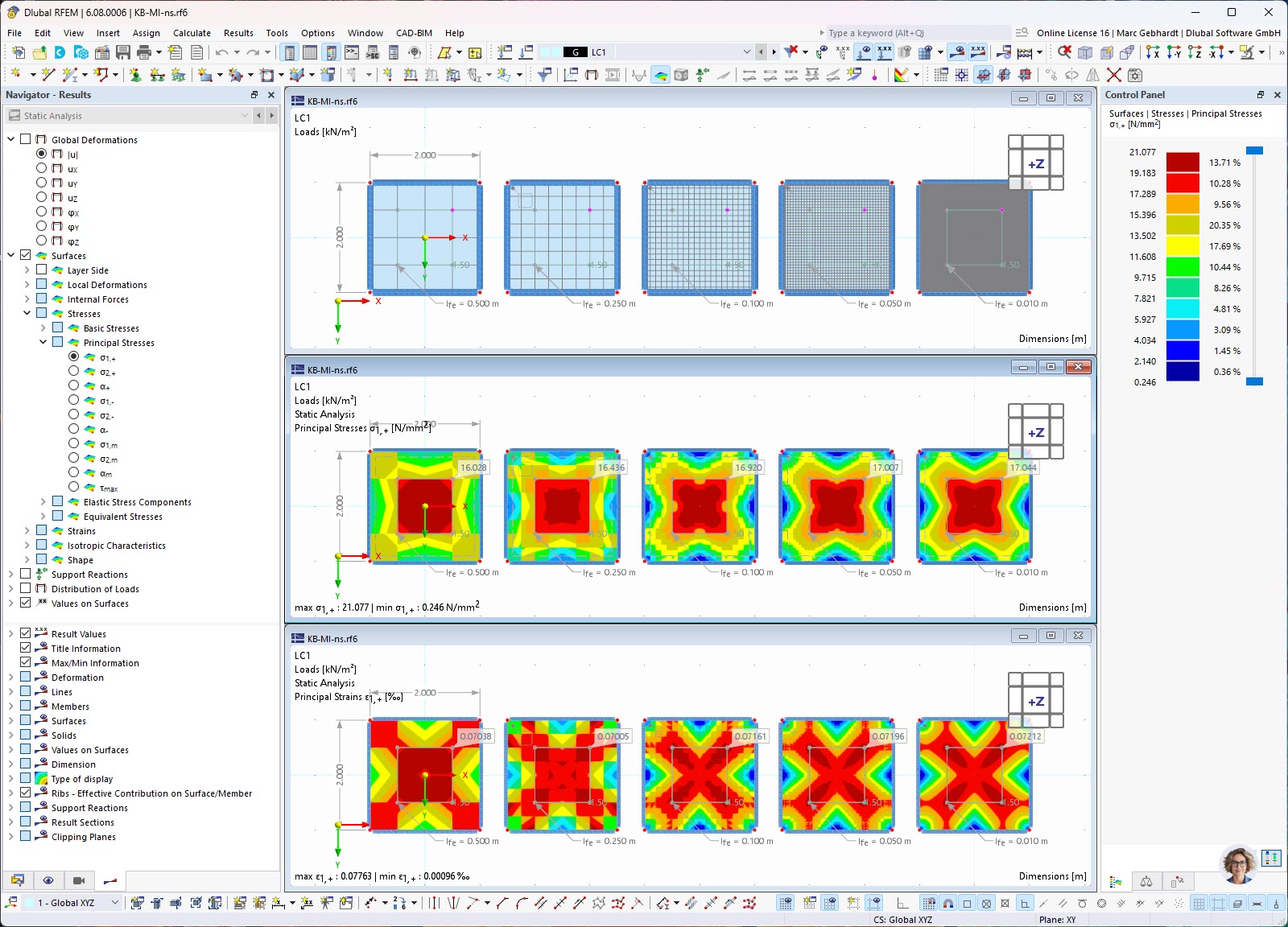

Ten rysunek przedstawia wyniki badania zbieżności siatki w celu analizy naprężeń i odkształceń na określonej powierzchni z wykorzystaniem oprogramowania RFEM 6 firmy Dlubal. Wizualizowane wyniki wspierają inżynierów w analizie integralności strukturalnej i bezpieczeństwa konstrukcji. Dzięki precyzyjnemu przedstawieniu stanów naprężeń i odkształceń można rozpoznać i zoptymalizować krytyczne obszary w konstrukcji. Kontrola siatki jest istotną funkcją, która pomaga zapewnić dokładność analizy i wcześnie identyfikować wady konstrukcyjne.
Wykorzystano w
Model 3D
Specyfikacje
| Liczba węzłów | 20 |
| Liczba linii | 20 |
| Liczba prętów | 0 |
| Liczba powierzchni | 5 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 4 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 1,570 t |
| Wymiary (metryczne) | 12,000 x 0,000 x 2,000 m |
| Wymiary (imperialne) | 39.37 x 0 x 6.56 feet |
