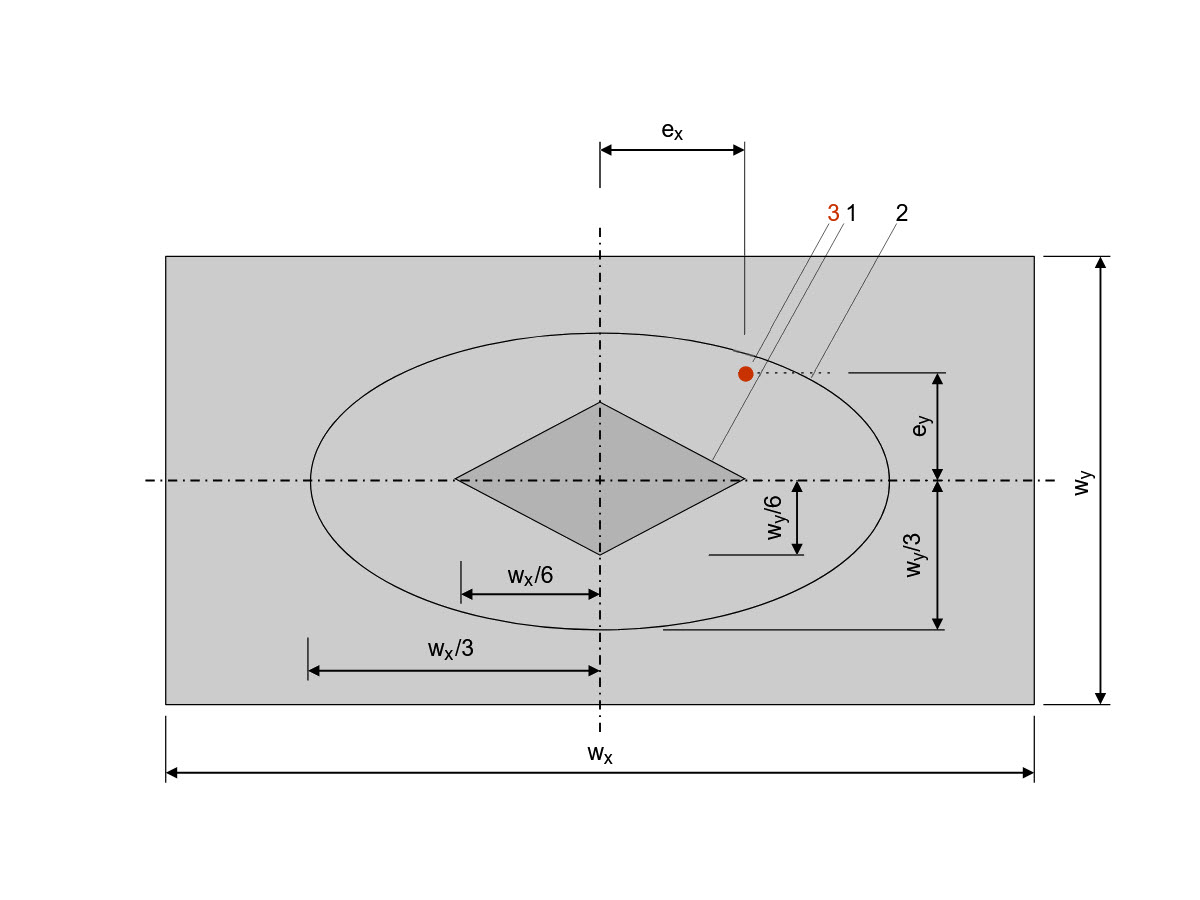

Ilustracja 1. i 2. szerokości rdzenia
Techniczna ilustracja wyjaśniająca maksymalne dopuszczalne mimośrody do zachowania szerokości rdzeni do obliczeń geotechnicznych
Ilustracja 1. i 2. szerokości rdzenia
Oznaczenie 1: Granica 1. szerokości rdzenia jest przedstawiona za pomocą rombu.
Oznaczenie 2: Granica 2. szerokości rdzenia jest przedstawiona za pomocą elipsy.
Oznaczenie 3: Punkt działania siły wypadkowej to punkt, w którym całkowite obciążenie wypadkowe działa na fundament.
