Stalowy dźwigar kratowy z analizą parametryczną
Stalowy dźwigar kratowy z parametrycznymi detalami i analizą

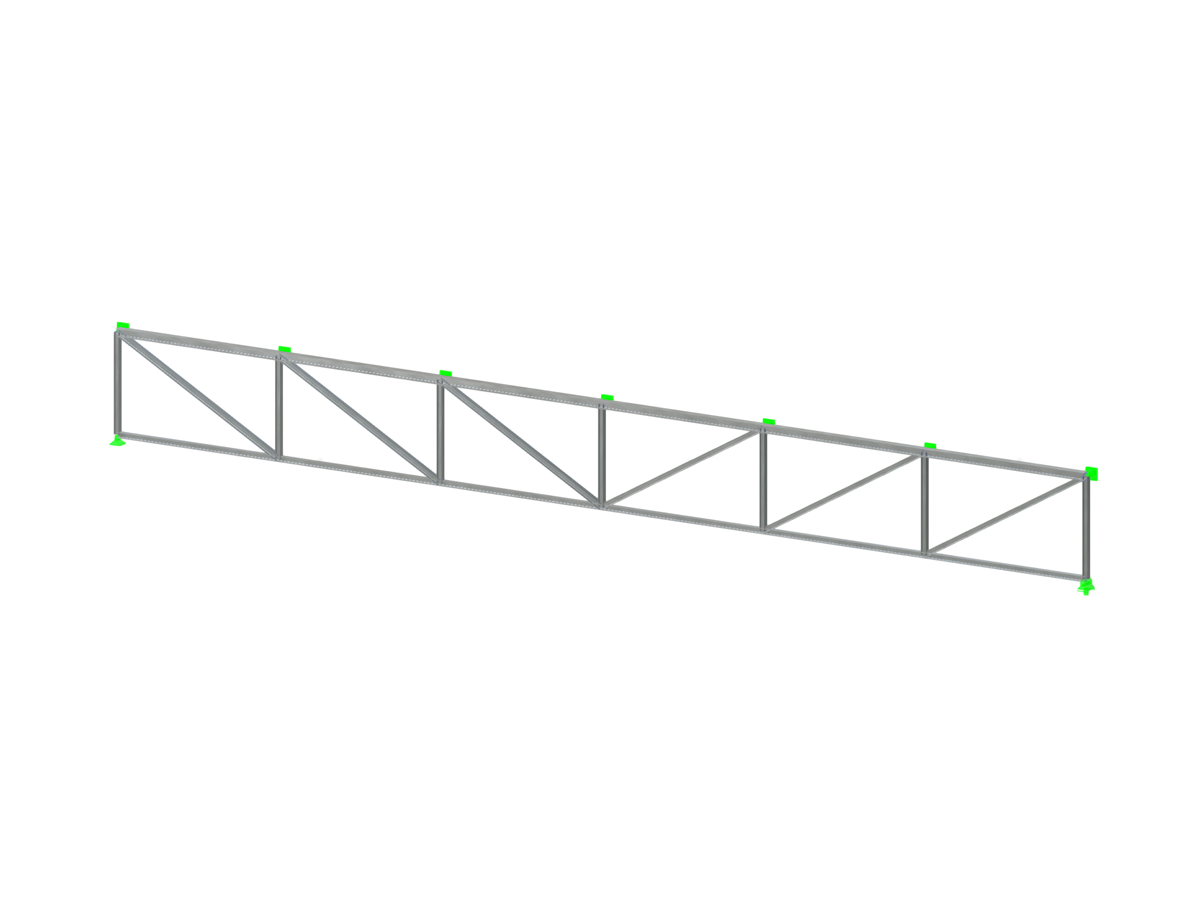

Rysunek przedstawiono stalowy dźwigar kratowy, zamodelowany przy użyciu określonych parametrów. Konstrukcja składa się z szeregu ukośnych i poziomych prętów, które efektywnie rozkładają obciążenia. W oprogramowaniu Dlubal takie kratownice można analizować parametrycznie, aby zapewnić optymalne wykorzystanie materiału i nośność. Funkcja ta pozwala inżynierom na symulowanie różnych scenariuszy i optymalizację wydajności konstrukcji.
Wykorzystano w
Model 3D
Specyfikacje
| Liczba węzłów | 14 |
| Liczba linii | 25 |
| Liczba prętów | 25 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 4 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 1,625 t |
| Wymiary (metryczne) | 21,000 x 2,000 x 0,000 m |
| Wymiary (imperialne) | 68.9 x 6.56 x 0 feet |
