Model RFEM zbiornika stalowego (wariant 1) z naprężeniami na powierzchniach | © TIM Global Engineering
Model RFEM zbiornika stalowego (wariant 1) z naprężeniami na powierzchniach

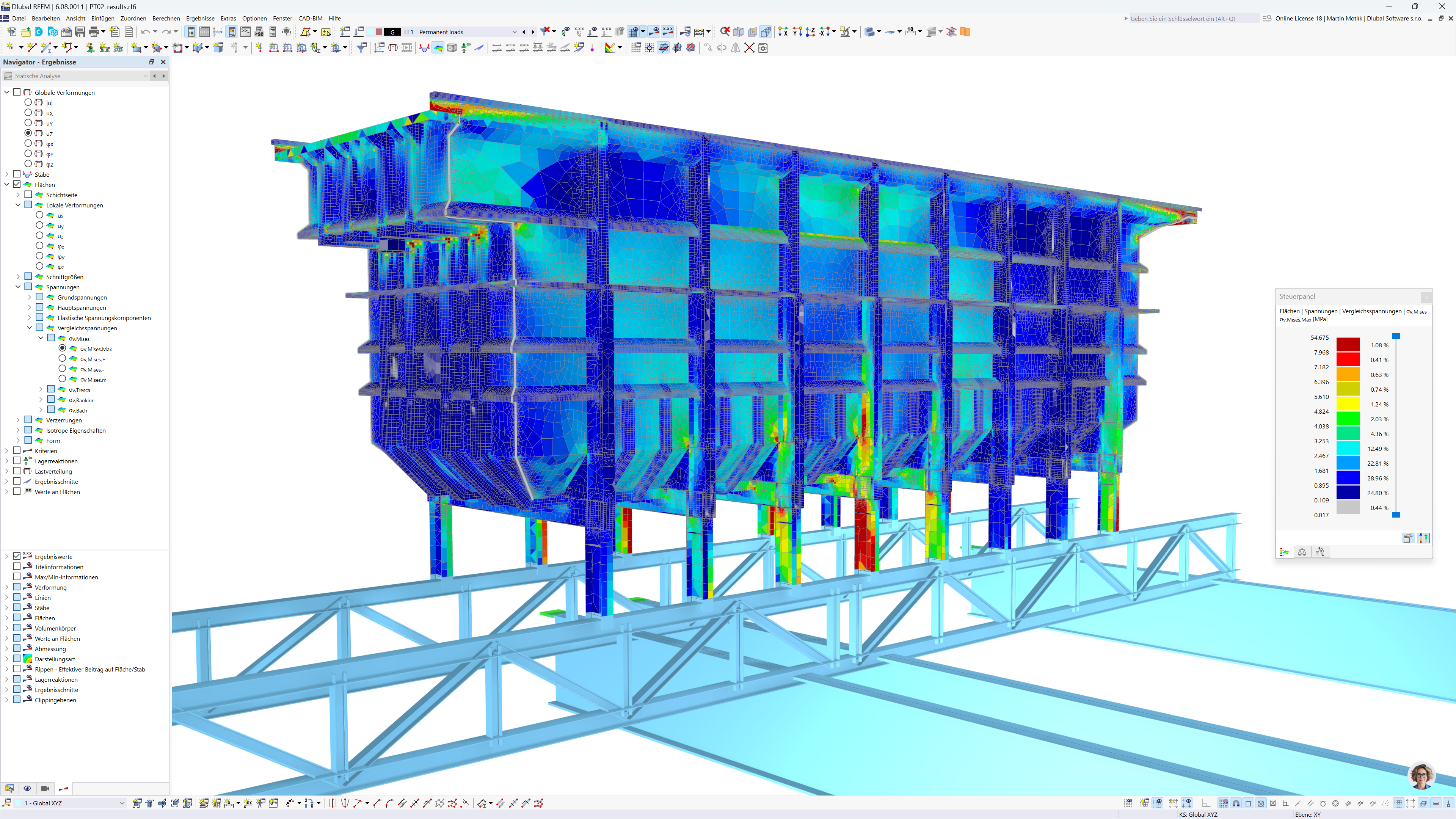

Rysunek przedstawia model RFEM zbiornika stalowego z wizualizacją rozkładu naprężeń na powierzchniach. Ilustracja umożliwia szczegółową analizę naprężeń działających na konstrukcję i pomaga inżynierom zidentyfikować krytyczne obszary.
Wykorzystano w
Model 3D
Pobranie niemożliwe
Projekt klienta / Tylko wyświetlanie
Więcej o modelu 3D
Specyfikacje
| Liczba węzłów | 3329 |
| Liczba linii | 6695 |
| Liczba prętów | 248 |
| Liczba powierzchni | 2049 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 4 |
| Ilość KO | 9 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 19,348 t |
| Wymiary (metryczne) | 13,900 x 6,372 x 20,000 m |
| Wymiary (imperialne) | 45.6 x 20.91 x 65.62 feet |
