Analiza przepływu w terenie – porównanie tuneli aerodynamicznych
Kategoria terenu I | Schemat porównawczy prędkości, energii kinetycznej turbulencji oraz współczynnika dysypacji energii w przekrojach tunelu aerodynamicznego.

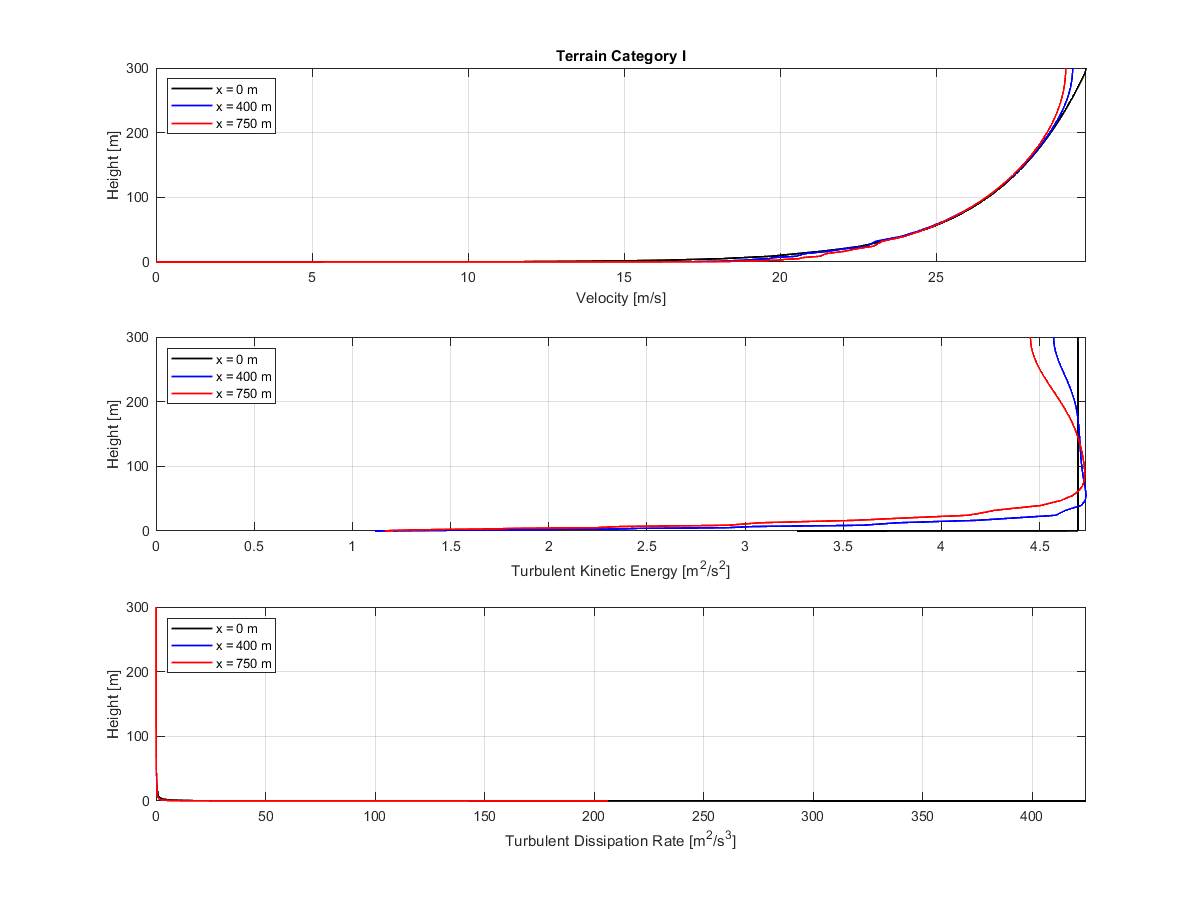

Wykres przedstawia kontury z płaszczyzny tunelu aerodynamicznego przy x=0 m, x=400 m i x=750 m. Porównuje rozkłady prędkości, turbulentnej energii kinetycznej i tempa dyssypacji turbulencji. Gradacja kolorów wskazuje na zmiany w polu przepływu, a oznaczone osie zapewniają współrzędne przestrzenne i jednostki miary. Dane wizualne ilustrują scenariusz symulacji dla kategorii terenu I.
