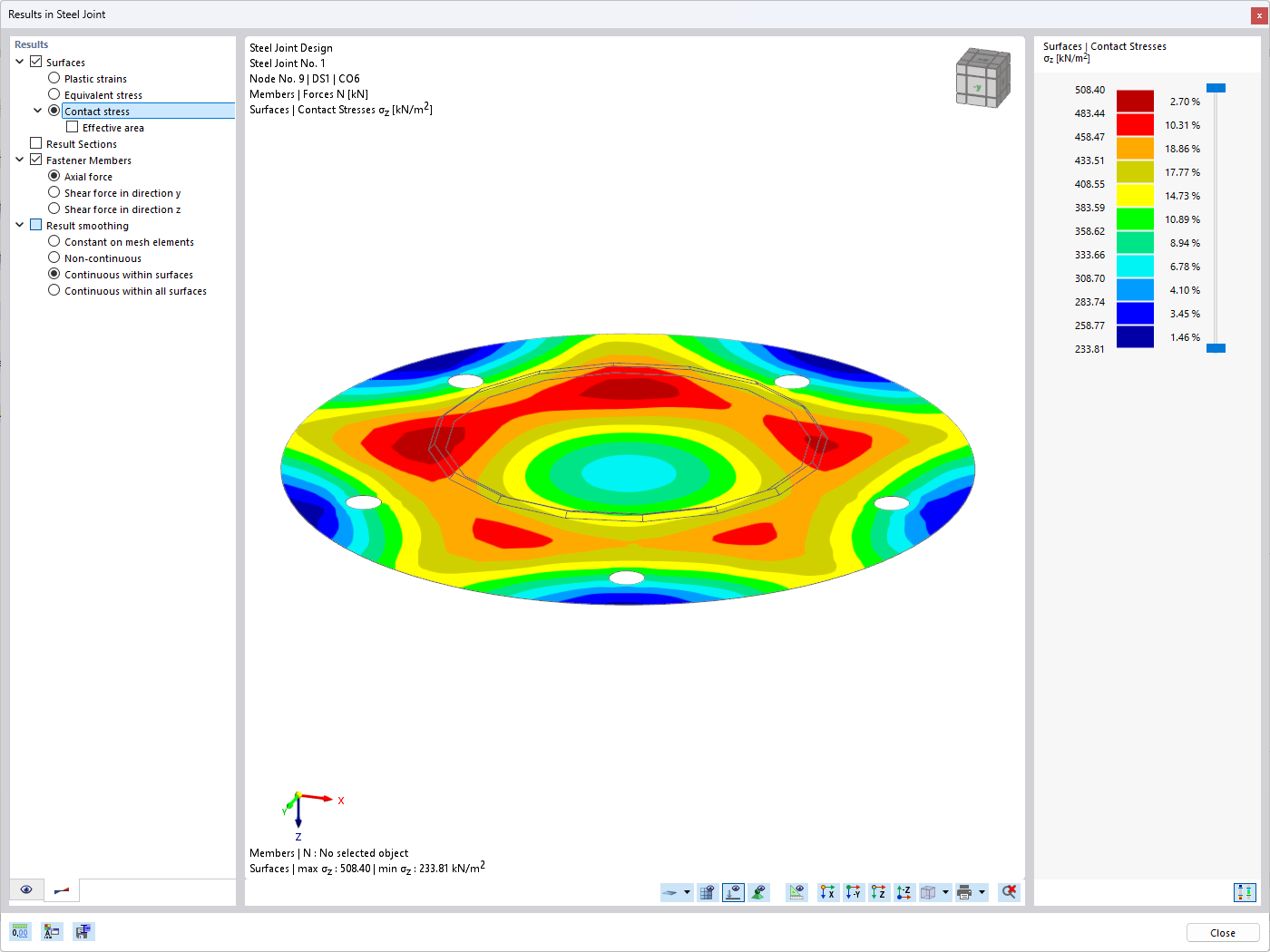

Wynik naprężeń kontaktowych pod blachą podstawy

Kodowane kolorami wartości liczbowe ilustrują przebieg naprężenia na spodzie blachy podstawy.

Grafika przedstawia kolorowy rozkład naprężeń kontaktowych na spodzie blachy podstawy. Pokazane są wartości numeryczne ilustrujące rozkład naprężeń i ich intensywność w obszarze fundamentu. Legenda przyporządkowuje zakresy kolorów do odpowiednich obszarów naprężeń. Rysunek ilustruje symulację obciążeń przenoszonych na blachę podstawy.
