Projekt segmentu hali stalowej z wynikami analizy statyczno-wytrzymałościowej

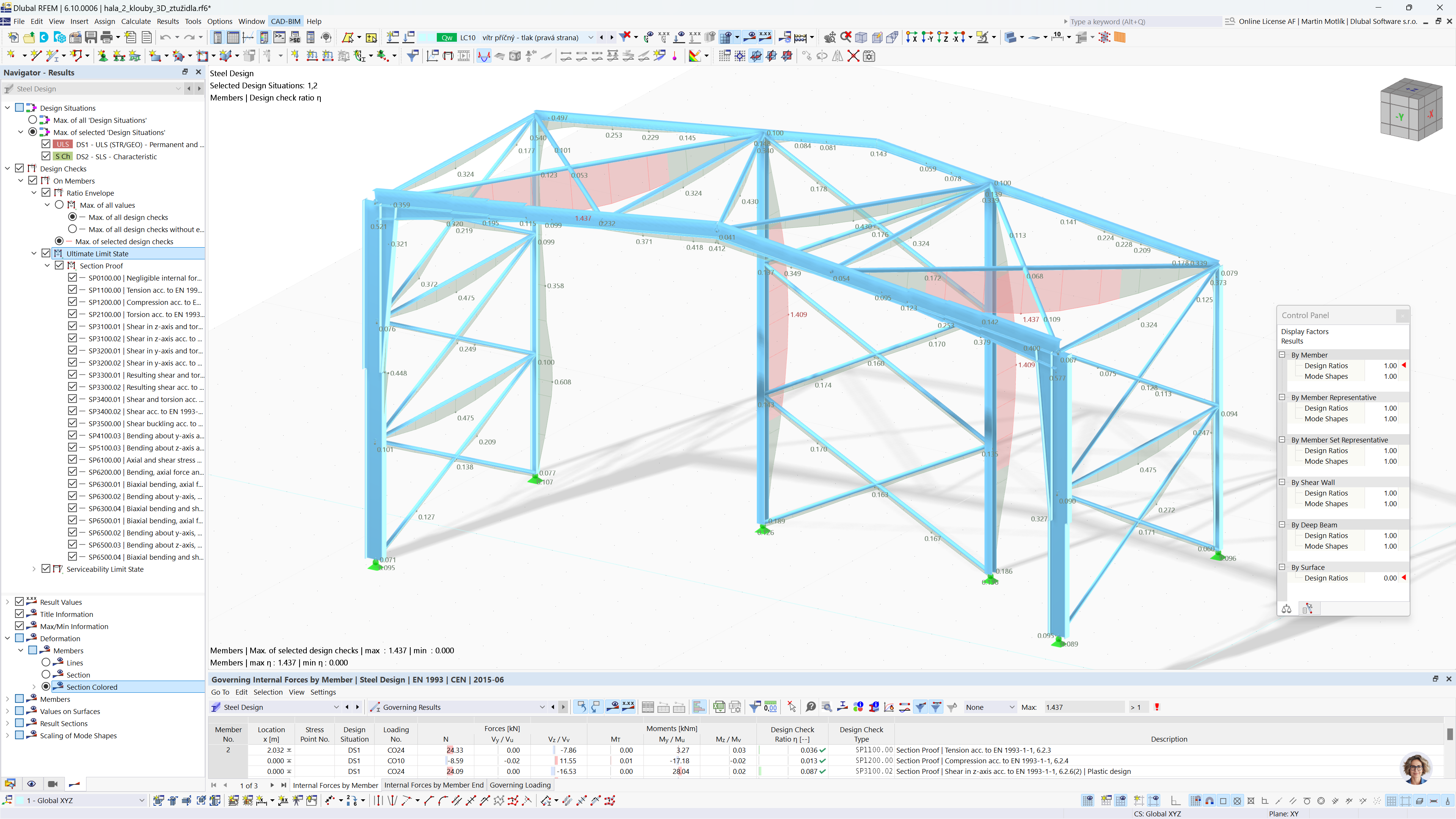

Model segmentu hali magazynowej pokazujący analizę obciążeń i elementy obliczeniowe, takie jak dach, ściany i stężenie w programie RFEM 6.
Ilustracja przedstawia fragment stalowej hali magazynowej, zaprojektowanej w ramach pracy licencjackiej. Model ukazuje aspekty konstrukcyjne, w tym główną ramę poprzeczną, dach i obudowy ścienne, ścianę szczytową, układy stężenia i elementy nośne ścianek działowych. Ten model do pobrania demonstruje wykorzystanie wyników analizy konstrukcyjnej w RFEM 6. Projekt ilustruje kluczowe komponenty niezbędne dla integralności strukturalnej i funkcjonalności stalowej hali.
Model 3D
Specyfikacje
| Liczba węzłów | 56 |
| Liczba linii | 69 |
| Liczba prętów | 69 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 11 |
| Ilość KO | 27 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 6,957 t |
| Wymiary (metryczne) | 18,000 x 9,583 x 6,600 m |
| Wymiary (imperialne) | 59.06 x 31.44 x 21.65 feet |
