Projekt parametryczny membranowej stacji poboru opłat z kratownicami łukowymi
Parametryczna stacja poboru opłat w Xi'an z konstrukcją membranową wspartą na łukowych wiązarach kratowych, stanowiąca część projektu drogi ekspresowej.

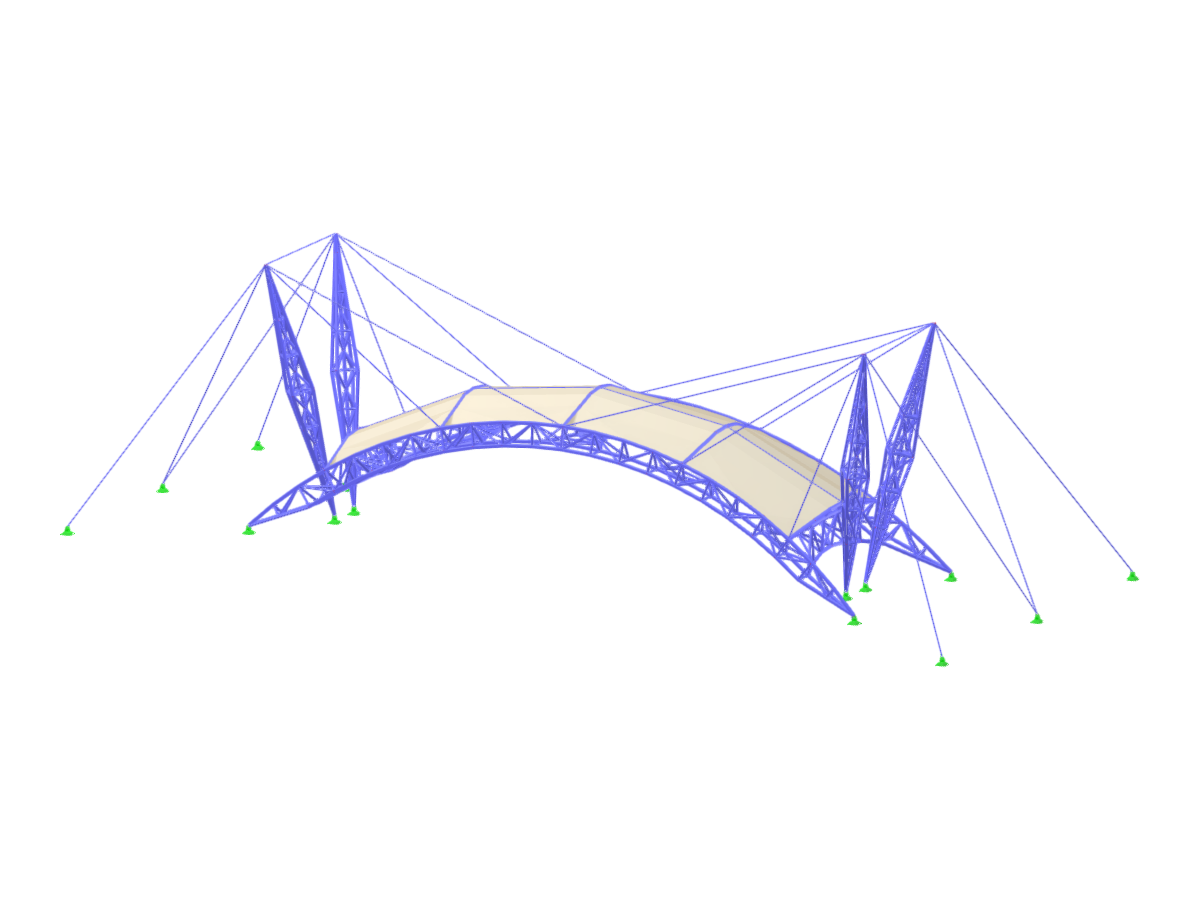

Zdjęcie przedstawia stację poboru opłat na zjeździe Dawang na północnej obwodnicy ekspresowej Xi'an-Xixian, charakteryzującą się projektem parametrycznym. Stacja poboru opłat zawiera konstrukcję membranową wspartą na łukowych kratownicach. To innowacyjne rozwiązanie architektoniczne poprawia zarówno funkcjonalność, jak i estetykę, łącząc precyzję inżynieryjną z nowoczesnymi technikami budowlanymi.
Model 3D
Specyfikacje
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 408 |
| Liczba linii | 1285 |
| Liczba prętów | 1269 |
| Liczba powierzchni | 24 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 305,967 t |
| Wymiary (metryczne) | 130,000 x 34,000 x 49,000 m |
| Wymiary (imperialne) | 426.51 x 111.55 x 160.76 feet |
