Model konstrukcji stalowej z siłami w węźle i analizą naprężeń

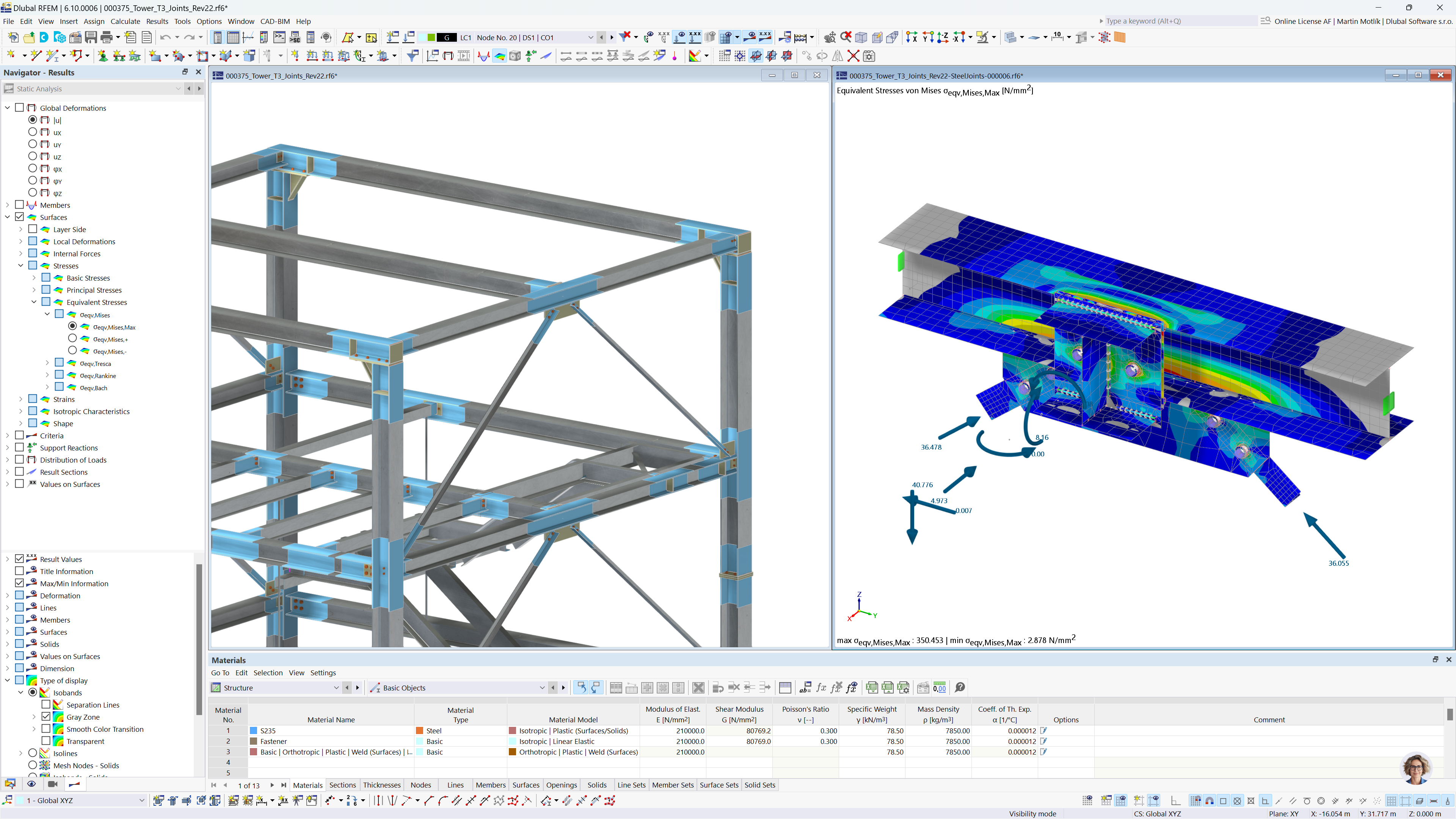

Model konstrukcji stalowej z otwartym oknem podmodelu przedstawiającym połączenie stalowe, pokazujące przenoszenie sił i wyniki naprężeń.
Rysunek przedstawia model konstrukcji stalowej ze szczegółowym widokiem połączenia stalowego. Okno modelu cząstkowego ukazuje siły wewnętrzne przekazywane z całej konstrukcji do połączenia. Dodatkowo przedstawia wynikowy rozkład naprężeń działających na elemnty połączenia. Taka prezentacja wizualna ułatwia zrozumienie zachowania połączenia pod obciążeniem. Funkcja ta jest jednym z zastosowań programu RFEM 6 z rozszerzeniem Połączenia stalowe.
