Model 005803 | Podstawa słupa i dwa ukośne stężenia pionowego
Model 005803 | Podstawa słupa oraz dwa skratowania usztywnienia pionowego

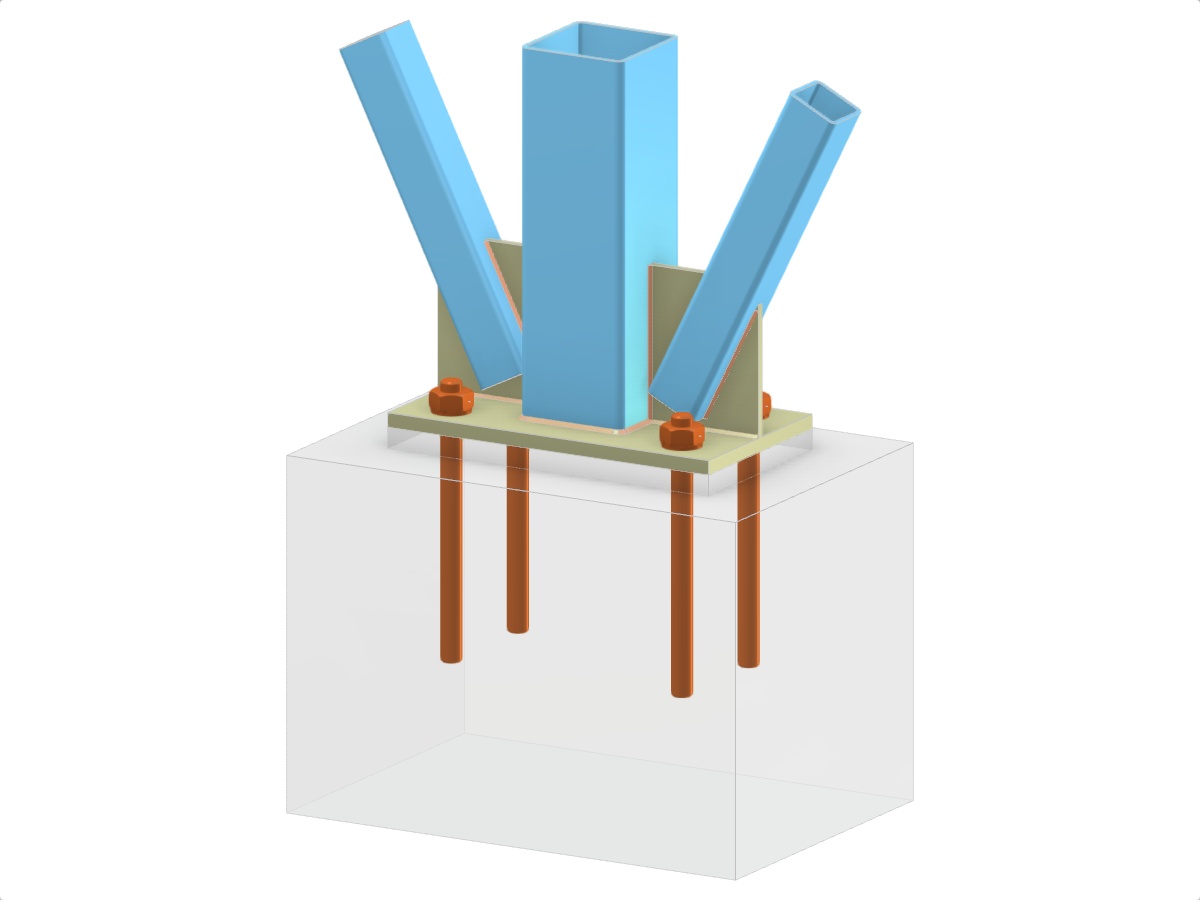

Ilustracja przedstawia szczegółowe połączenie stalowe podstawy słupa z udziałem słupa o przekroju prostokątnym (RHS). Dwie przekątne RHS są przymocowane przy użyciu przechodzącej blachy węzłowej. Układ obejmuje blachę podstawy i połączenia spawane dla przekątnych. Części kotwiące są widoczne jako element całości.
Wykorzystano w
Model 3D
Specyfikacje
| Liczba węzłów | 4 |
| Liczba linii | 3 |
| Liczba prętów | 3 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,054 t |
| Wymiary (metryczne) | 1,200 x 1,000 x 0,000 m |
| Wymiary (imperialne) | 3.94 x 3.28 x 0 feet |
