Model 005809 | Podstawa słupa z dwoma przekątnymi usztywnienia pionowego
Model 005809 | Podstawa słupa z dwoma przekątnymi stężenia pionowego

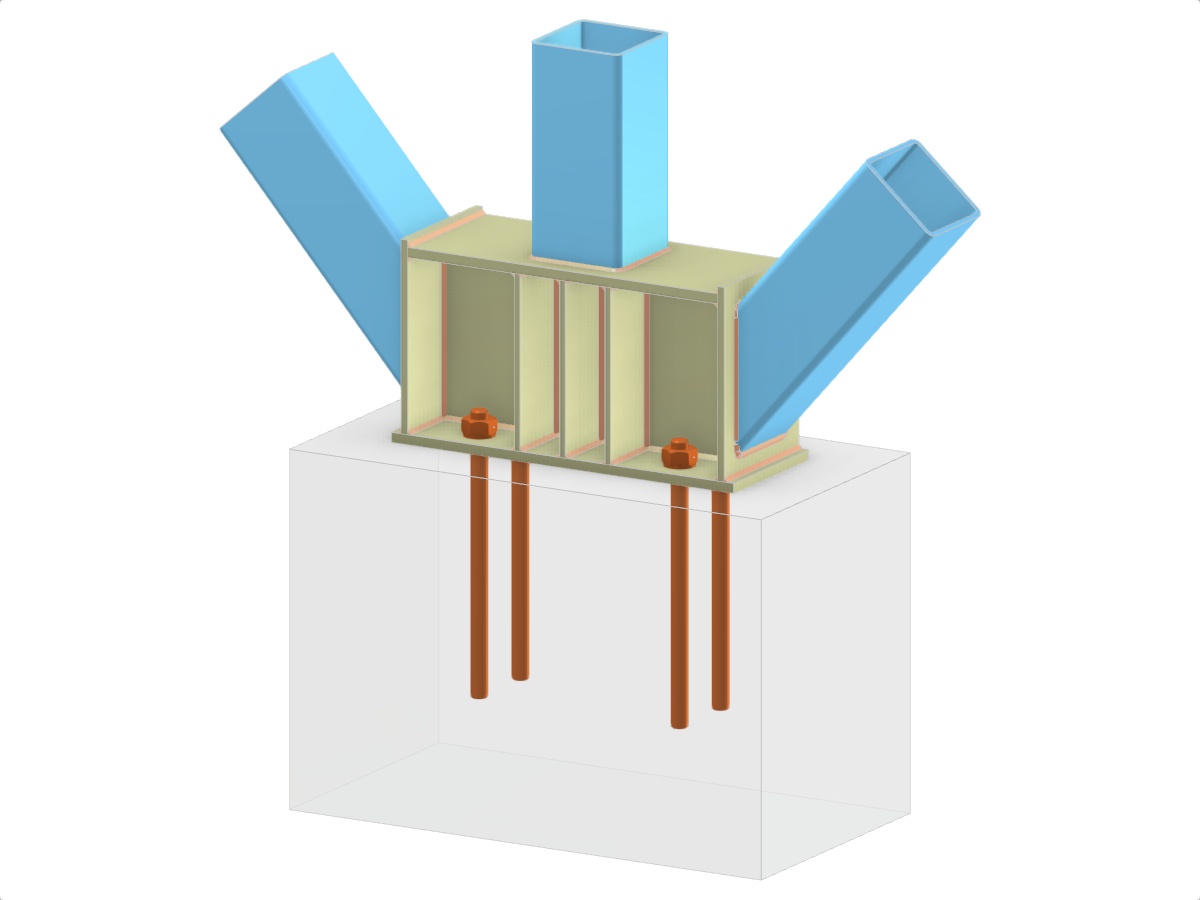

Rysunek przedstawia szczegółowy widok połączenia stalowej podstawy słupa. Obejmuje słup o przekroju zamkniętym prostokątnym (RHS) z dwoma ukośnymi przekrojami zamkniętymi prostokątnymi (RHS). Połączenie jest podparte płytą podstawy z wprowadzonym elementem T i usztywnieniami dla dodatkowej stabilności. Elementy ukośne są przyspawane do głównego słupa, a cały zespół jest solidnie zakotwiony.
Wykorzystano w
Model 3D
Specyfikacje
| Liczba węzłów | 4 |
| Liczba linii | 3 |
| Liczba prętów | 3 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,090 t |
| Wymiary (metryczne) | 2,000 x 1,000 x 0,000 m |
| Wymiary (imperialne) | 6.56 x 3.28 x 0 feet |
