Model 006061 | Podstawa słupa z przyspawanymi i skręcanymi stężeniami ukośnymi pionowego usztywnienia

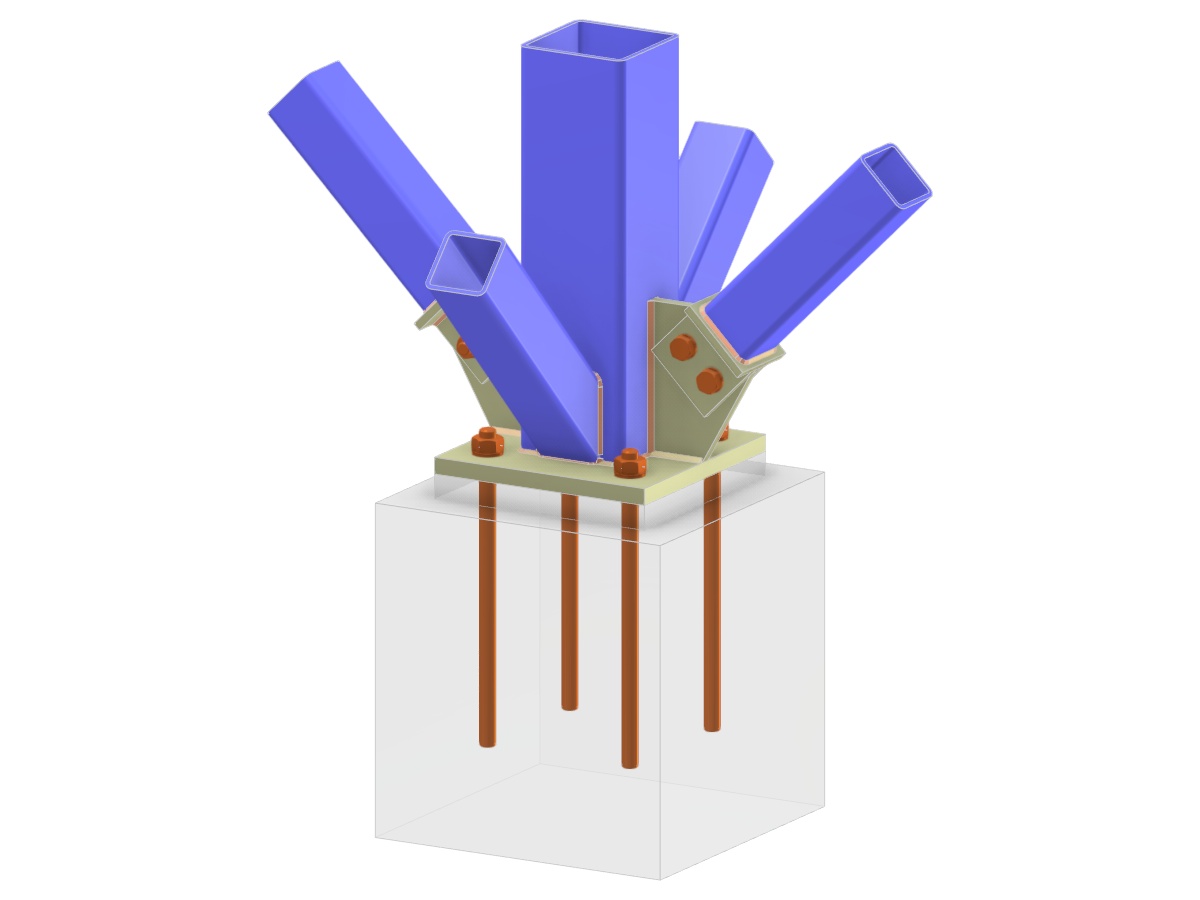

Model 006061 | Stopa słupa z przyspawanymi i skręcanymi ukośnymi elementami stężenia pionowego

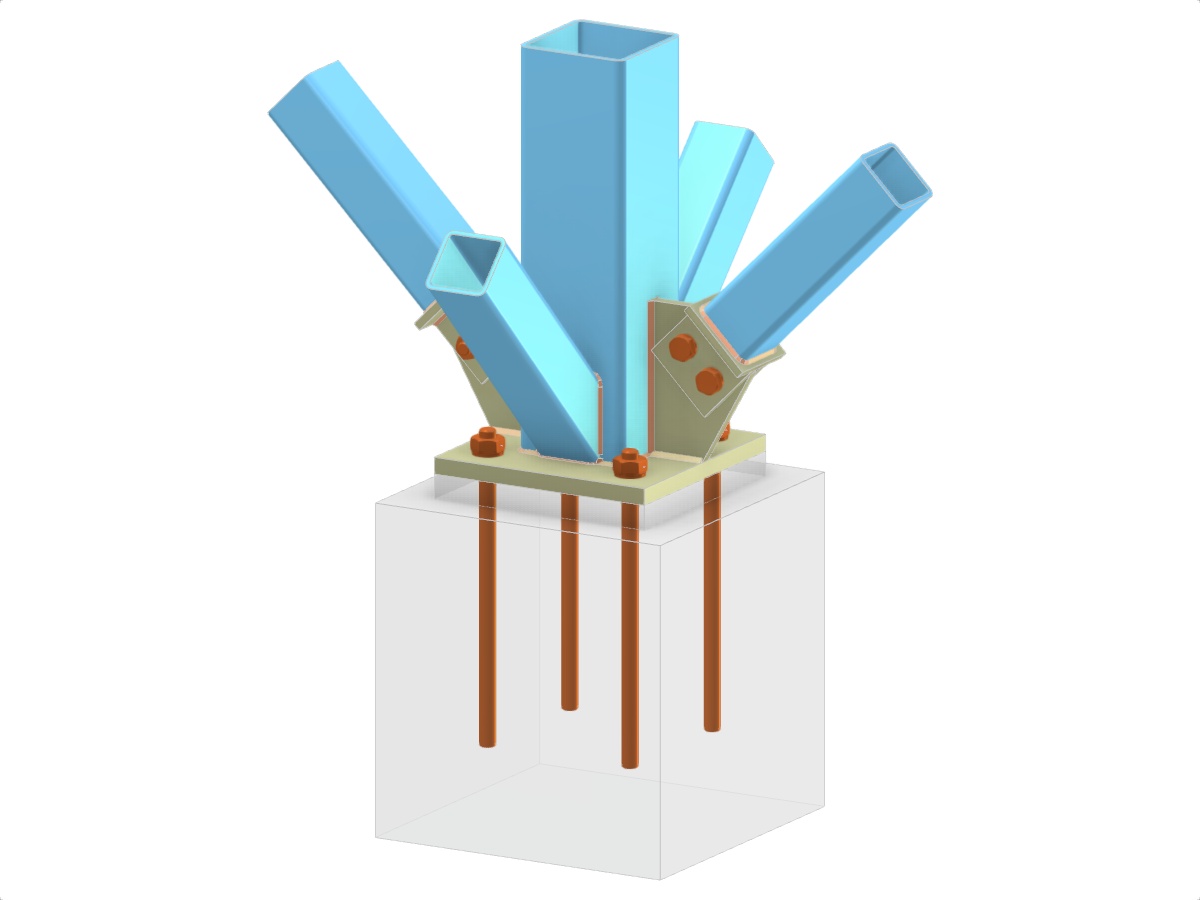

Ilustracja przedstawia skomplikowany projekt połączenia w konstrukcji stalowej, obejmujący podstawę słupa z prostokątnym przekrojem zamkniętym (RHS) i czterema dodatkowymi przekrojami zamkniętymi RHS jako stężenia. Składa się z blachy podstawy i węzłownika dla uzyskania większej stabilności. Połączenie obejmuje zarówno połączenia śrubowe, jak i spawane, z widoczną blachą czołową i blachą łączącą. System pokazuje również zakotwienie w fundamencie
Model 3D
Specyfikacje
| Liczba węzłów | 6 |
| Liczba linii | 5 |
| Liczba prętów | 5 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 1 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,088 t |
| Wymiary (metryczne) | 2,000 x 1,000 x 2,000 m |
| Wymiary (imperialne) | 6.56 x 3.28 x 6.56 feet |
