Wyświetlanie naprężenia efektywnego/montażowego

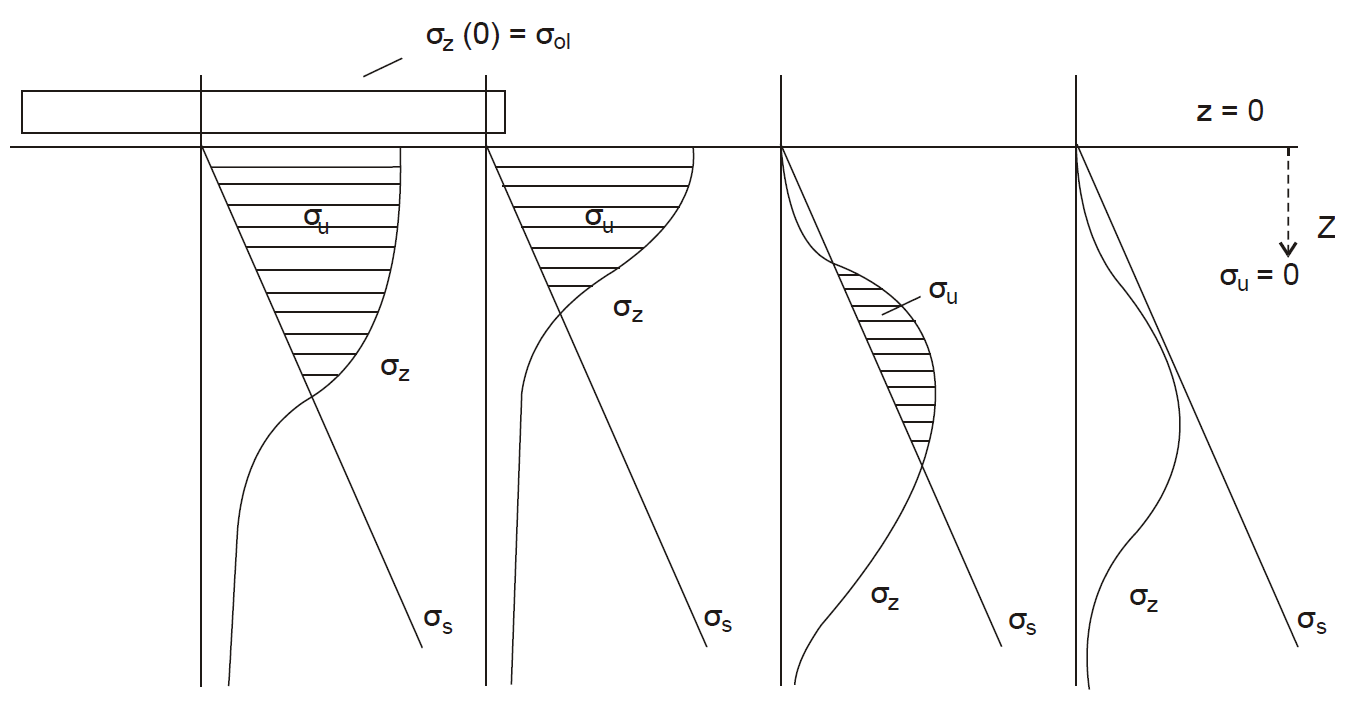

Wizualizacja efektywnego/wywołującego osiadanie naprężenia
Rysunek przedstawia schematyczną prezentację spiętrzenia/napięcia efektywnego σu w zależności od głębokości w czterech przekrojach w kierunku poziomym w odniesieniu do fundamentu. Oblicza się to z napięcia obciążenia σz, które jest redukowane za pomocą sfaktoryzowanego napięcia początkowego σs (od ciężaru właściwego gruntu). (Źródło rysunku: Rysunek 4.1 "Jiří Buček. Badanie współpracy konstrukcji i gruntu według teorii półprzestrzeni sprężystej i modelu gruntu zgodnego z normą. Dysertacja doktorska. Brno 2009.")
