KB 1976 | Test pojedynczego elementu - porównanie krzywych testowych z literatury i symulacji
KB 1976 | Test pojedynczego elementu - porównanie krzywych wzorcowych z literatury i symulacji

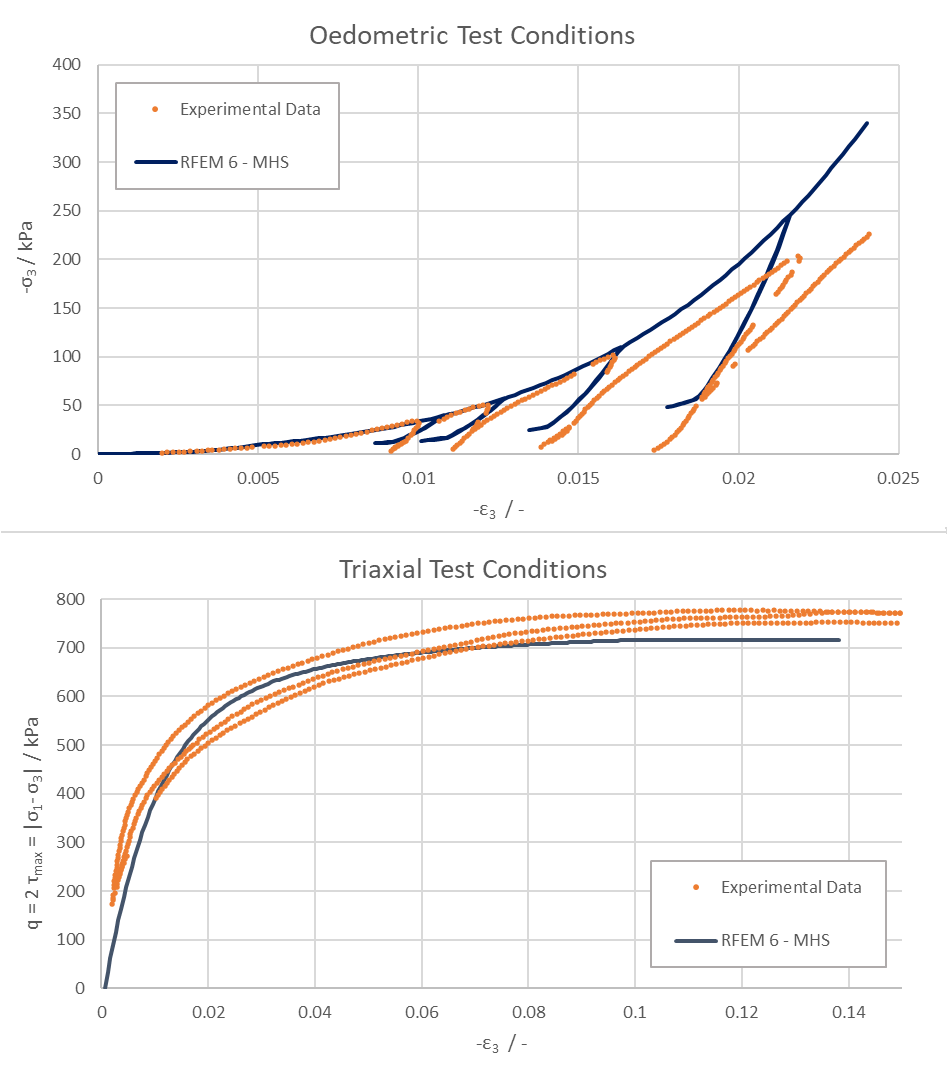

Rysunek przedstawia dwa wykresy porównujące opublikowane, eksperymentalnie uzyskane dane z danymi uzyskanymi poprzez dostosowanie parametrów materiałowych za pomocą RFEM 6. Powyżej pokazano to dla warunków edometrycznych. Naprężenie i odkształcenie główne minimalne są tutaj porównane. Dolna część przedstawia dla warunków trójosiowych zależność między ścinaniem a pionowym odkształceniem.
Model 3D
Więcej o modelu 3D
Specyfikacje
| Liczba węzłów | 8 |
| Liczba linii | 12 |
| Liczba prętów | 0 |
| Liczba powierzchni | 6 |
| Ilość brył | 1 |
| Ilość przypadków obciążenia | 5 |
| Ilość KO | 13 |
| Liczba kombinacji wyników | 1 |
| Ciężar całkowity | 0,000 t |
| Wymiary (metryczne) | 1,000 x 1,000 x 1,000 m |
| Wymiary (imperialne) | 3.28 x 3.28 x 3.28 feet |
