Porównanie modelu Hanji House z analizą deformacji

Dwa modele domu z rysunkami konstrukcji i przemieszczeń, wizualizujące wpływ obciążeń

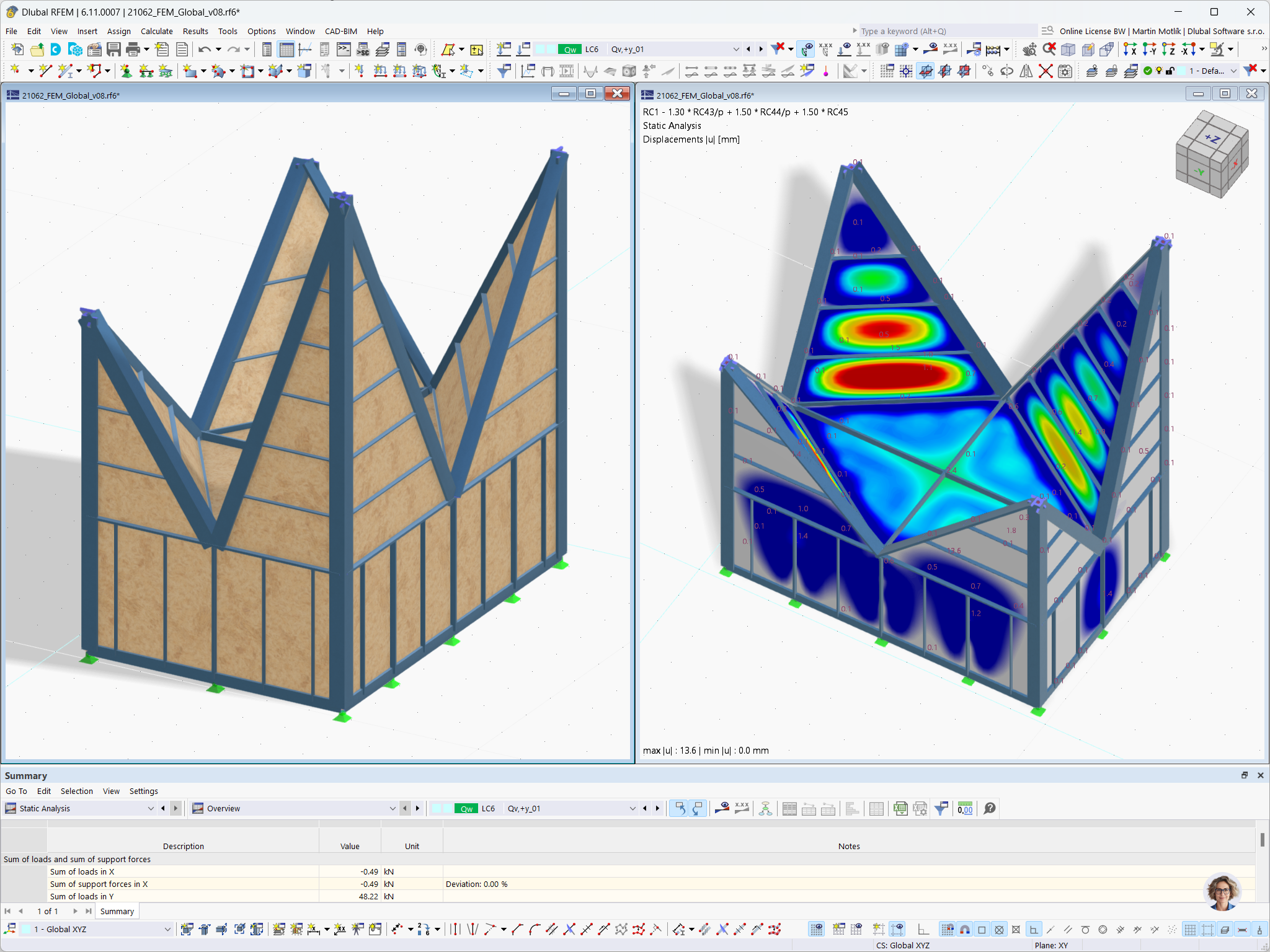

Rysunek przedstawia dwie wersje modelu domu Hanji. Po lewej stronie znajduje się model konstrukcyjny, a po prawej stronie wyniki globalnych odkształceń pod obciążeniem. To porównanie wizualnie przedstawia reakcję konstrukcji na przyłożone obciążenia.

Dom Hanji
Model konstrukcyjny
Analiza deformacji
Oddziaływanie obciążeń
Wizualizacja inżynierska

Wykorzystano w

Pawilon Hanji, 59. Biennale w Wenecji

Model 3D

Pobranie niemożliwe Projekt klienta / Tylko wyświetlanie

Więcej o modelu 3D

Dom Hanji – 59. Międzynarodowa Wystawa Sztuki w Wenecji, Włochy

Specyfikacje

Liczba węzłów	113
Liczba linii	200
Liczba prętów	191
Liczba powierzchni	52
Ilość brył	0
Ilość przypadków obciążenia	6
Ilość KO	6
Liczba kombinacji wyników	17
Ciężar całkowity	7,630 t
Wymiary (metryczne)	9,000 x 11,480 x 6,000 m
Wymiary (imperialne)	29.53 x 37.66 x 19.69 feet
