Układ konstrukcyjny i obciążenia
Układ konstrukcyjny i obciążenie

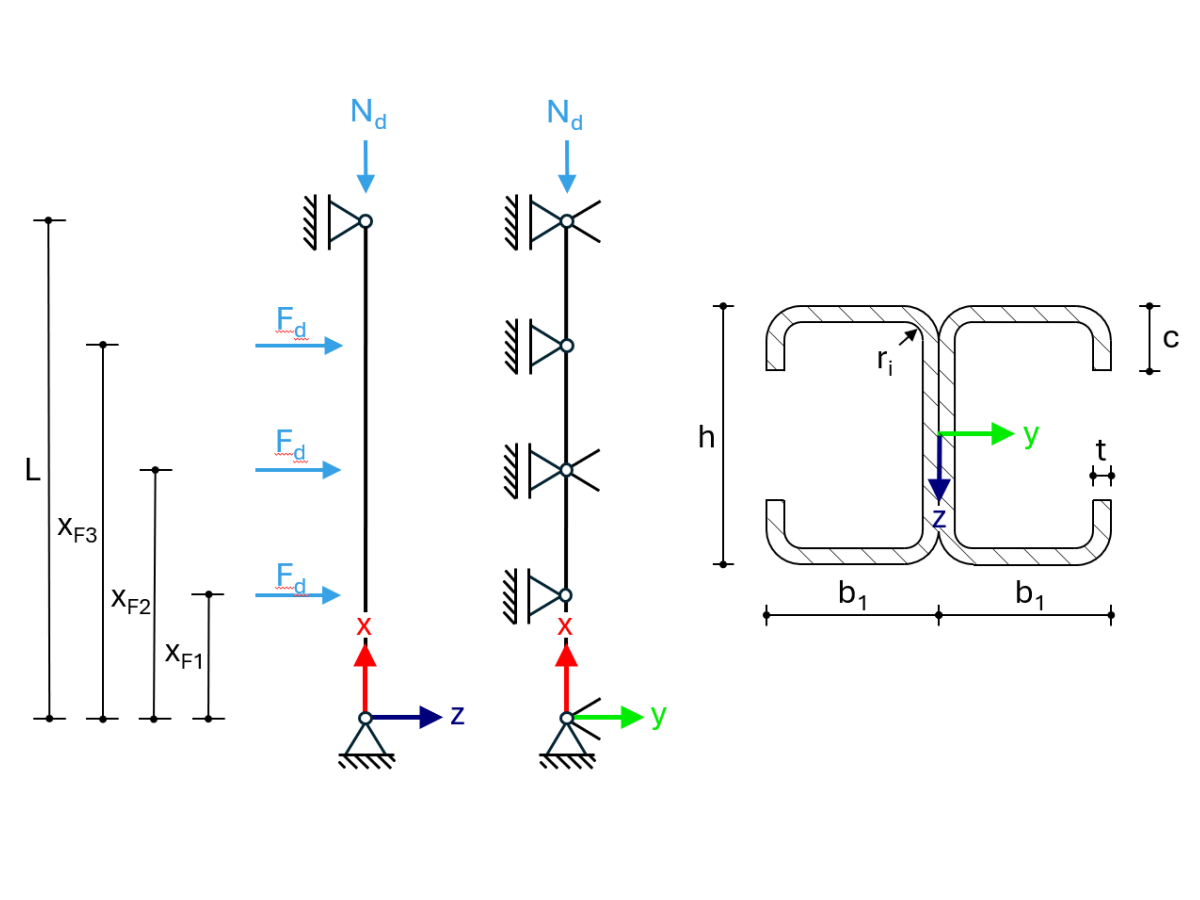

Rysunek przedstawia słup ramy z obciążeniem. Słup jest skonfigurowany jako belka swobodnie podparta w kierunku z. W jednej trzeciej wysokości słupa zapewnione jest jego boczne podparcie w kierunku y. Dodatkowo wymiary środkowego przekroju nie pozwalają na obrót wzdłuż osi x.
Przekrój składa się z dwóch ceowników ułożonych plecami do siebie i połączonych śrubami w środniku. Połączenie jest wykonane w taki sposób, aby lokalne wyboczenie na całej szerokości środnika nie było zapobiegane.
Słup jest obciążony siłą ściskającą wzdłużną i trzema obciążeniami poprzecznymi.
