Układ i obciążenie
Układ konstrukcyjny i obciążenie

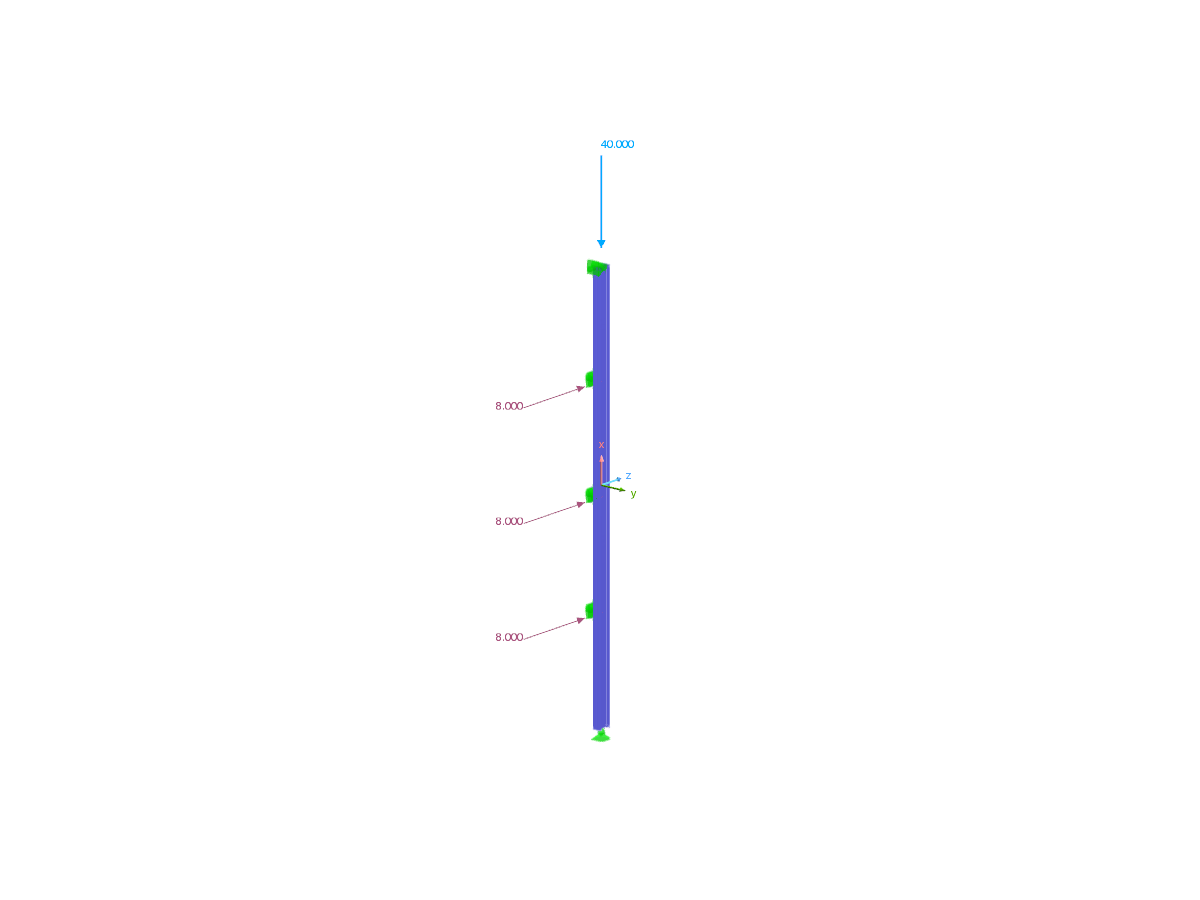

Rysunek przedstawia podporę ramy z obciążeniem. Podpora jest skonfigurowana jako pośrednio podparta belka w kierunku z. W punktach podziału na trzecie części wysokości podpory jest bocznie podparta w kierunku y. Dodatkowo w środku słupa zapobiegana jest rotacja wokół osi x.
Przekrój składa się z dwóch ceowników ułożonych plecami do siebie i połączonych śrubami w obszarze środnika. Połączenie jest takie, że lokalne wyboczenie na całej szerokości środnika nie jest uniemożliwione.
Podpora jest obciążona siłą ściskającą osiowo oraz trzema obciążeniami poprzecznymi.
Wykorzystano w
