Kopuła kablowa

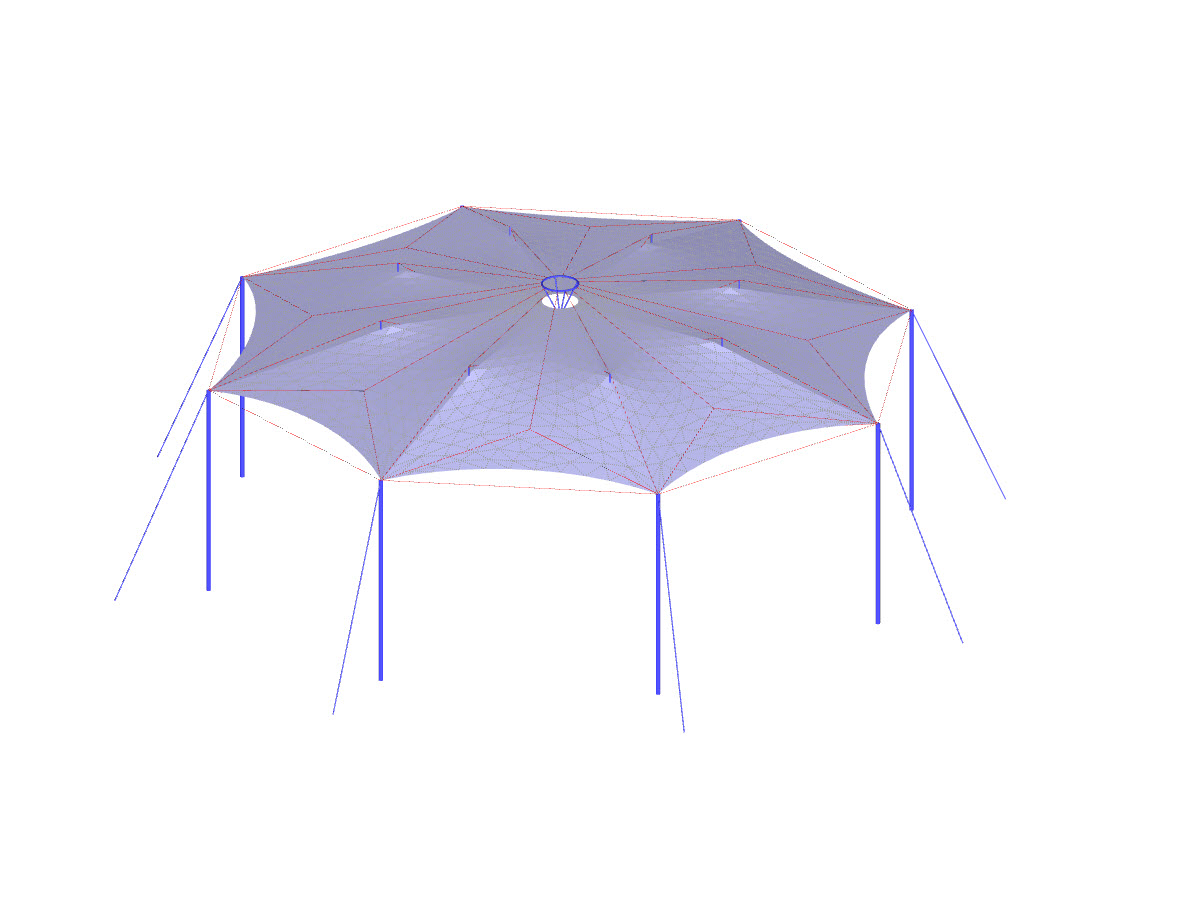

Szczegółowy widok kopuły kablowej, przedstawiający jej pręty rozciągane i ściskane w kontekście obliczeń statycznych.
Na rysunku przedstawiono złożoną konstrukcję kablową kopuły, w której przeplatające się kable tworzą stabilną, nośną ramę. Kopuła składa się z elementów rozciąganych i ściskanych, co umożliwia lekką, a jednocześnie wytrzymałą konstrukcję. Rysunek obrazuje możliwości oprogramowania w zakresie modelowania i analizy takich konstrukcji pod kątem rozkładu obciążeń i stateczności.
Wykorzystano w
Model 3D
Specyfikacje
| Liczba węzłów | 102 |
| Liczba linii | 133 |
| Liczba prętów | 125 |
| Liczba powierzchni | 24 |
| Ilość przypadków obciążenia | 4 |
| Ilość KO | 2 |
| Ciężar całkowity | 3,435 t |
| Wymiary (metryczne) | 38,500 x 38,500 x 14,200 m |
| Wymiary (imperialne) | 126.31 x 126.31 x 46.59 feet |
| Wersja programu | 5.33.01 |
