Analiza naprężeń uogólnionych stalowej belki w programie RFEM

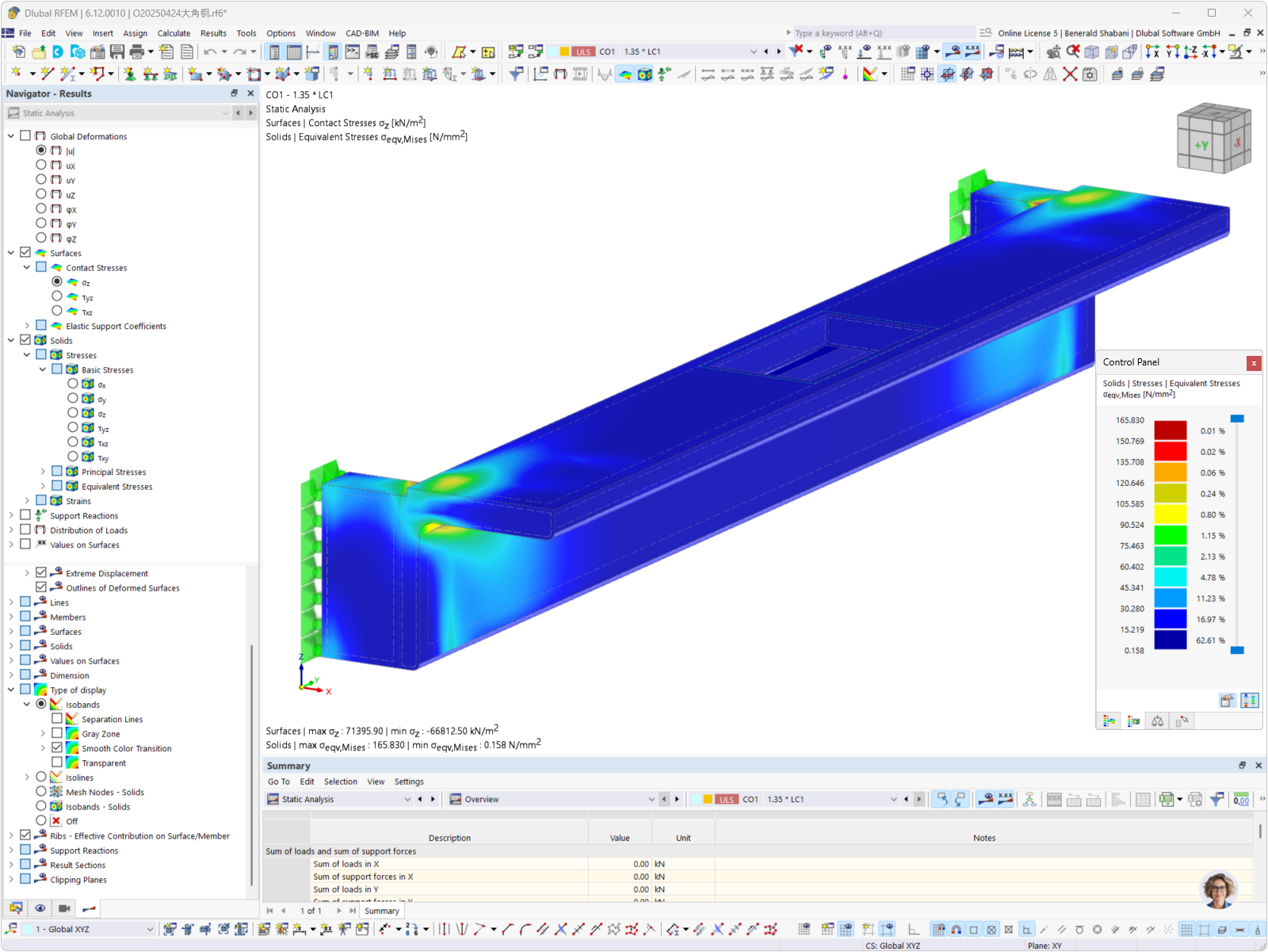

Analiza naprężeń belki stalowej z wizualizacją rozkładu naprężenia zredukowanego
Rysunek przedstawia rozkład naprężeń von Misesa w modelu stalowej belki. Różne obszary belki są oznaczone kolorami w zależności od poziomu naprężeń. Pozwala to na identyfikację miejsc krytycznych w belce, które wymagają bliższego zbadania. Analiza ta jest zazwyczaj stosowana w branży budowlanej do oceny integralności konstrukcyjnej budowli. Fot. ©KONE Elevators China.
Model 3D
Pobranie niemożliwe
Projekt klienta / Tylko wyświetlanie
Więcej o modelu 3D
Specyfikacje
| Liczba węzłów | 48 |
| Liczba linii | 70 |
| Liczba prętów | 0 |
| Liczba powierzchni | 27 |
| Ilość brył | 1 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 4 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,147 t |
| Wymiary (metryczne) | 2,238 x 0,396 x 1,615 m |
| Wymiary (imperialne) | 7.34 x 1.3 x 5.3 feet |
