Rysunek odkształceń konstrukcji dachu Szklanego Pałacu w RFEM

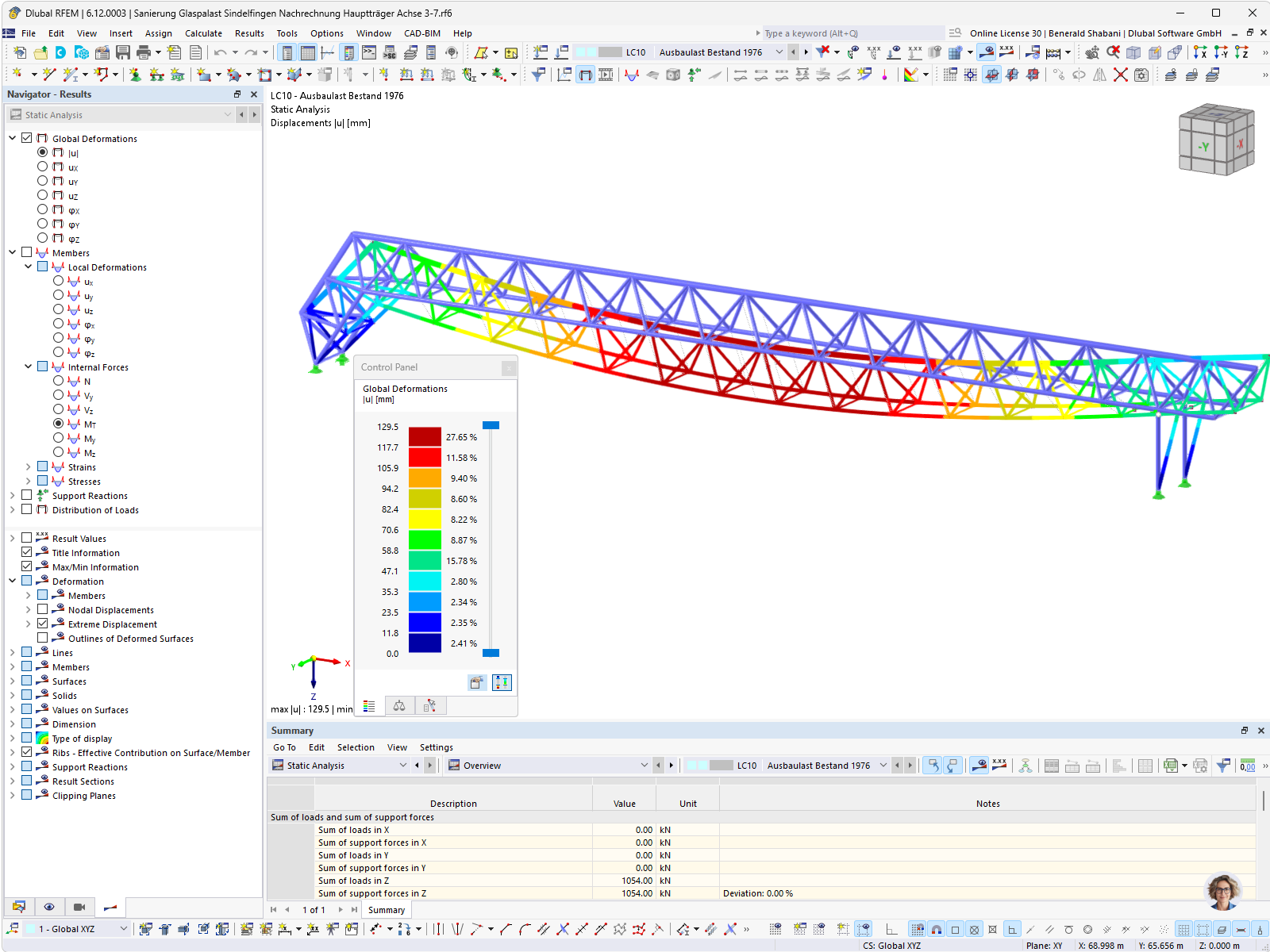

Rysunek przedstawiający odkształcenie konstrukcji dachu Szklanego Pałacu w programie RFEM wykonany przez IBK Prof. Kirsch
Rysunek przedstawia analizę przemieszczeń konstrukcji dachu Szklanego Pałacu, obliczoną za pomocą oprogramowania opartego na metodzie elementów skończonych, RFEM. Przemieszczenia są wizualizowane za pomocą różnych skali kolorów, co umożliwia szybką ocenę wydajności konstrukcji. Ilustracja przedstawia obciążenia i charakterystykę przemieszczeń dachu. Zdjęcie © IBK Prof. Kirsch Ingenieurgesellschaft mbH & Co KG
Wykorzystano w
Model 3D
Pobranie niemożliwe
Projekt klienta / Tylko wyświetlanie
Więcej o modelu 3D
Specyfikacje
| Liczba węzłów | 57 |
| Liczba linii | 144 |
| Liczba prętów | 144 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 5 |
| Ilość KO | 4 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 27,250 t |
| Wymiary (metryczne) | 62,580 x 7,500 x 3,000 m |
| Wymiary (imperialne) | 205.31 x 24.61 x 9.84 feet |
