Połączenie podstawy stalowego słupa z usztywnieniami i zakotwieniem

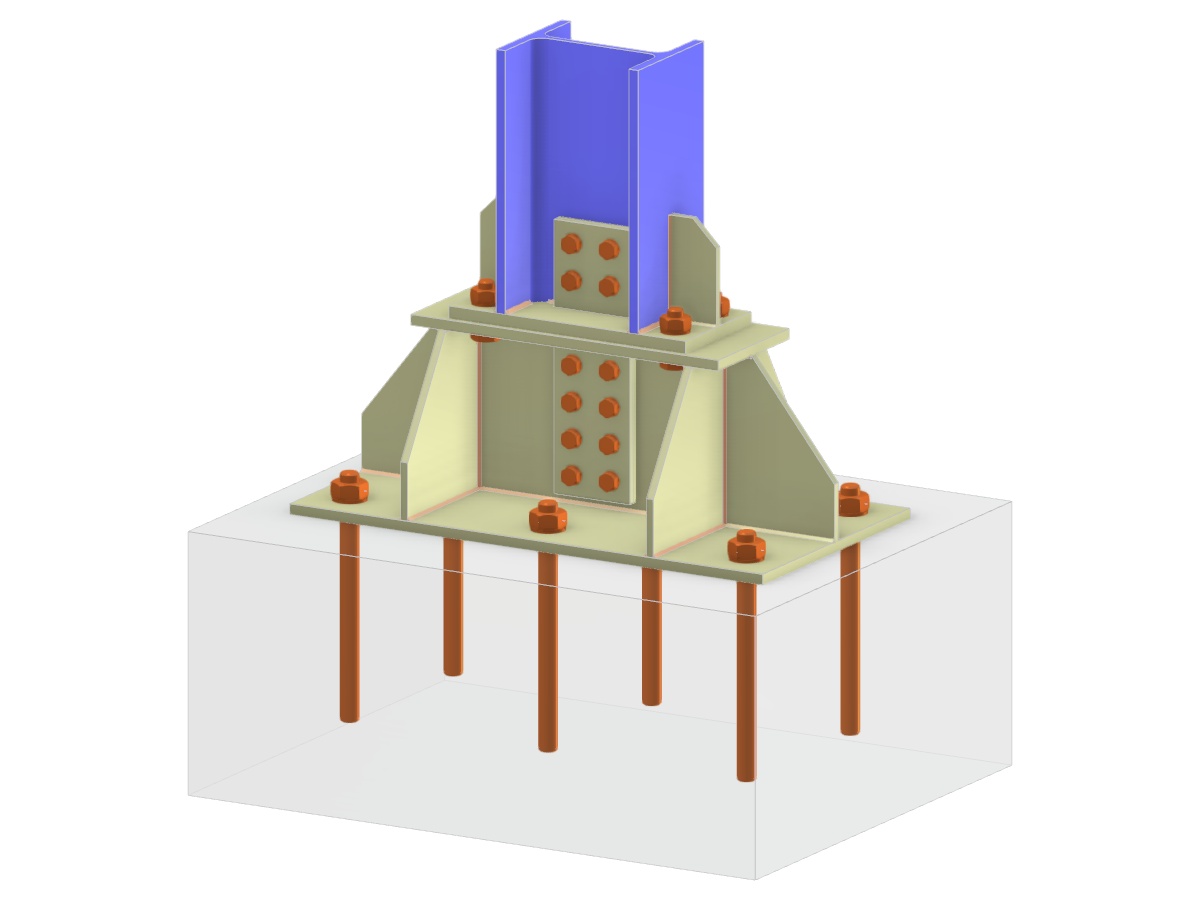

Widok szczegółowy połączenia podstawy stalowego słupa z płytą podstawy, dwuteownikiem, usztywnieniami i elementami kotwiącymi zapewniającymi stabilność konstrukcji.
Rysunek przedstawia połączenie stalowej podstawy słupa z uwidocznieniem kluczowych elementów konstrukcyjnych, takich jak blacha podstawy, dwuteownik, usztywnienia i żebra. Blacha podstawy została połączona z dwuteownikiem za pomocą dodatkowych połączeń blacha-blacha dla zwiększenia stabilności. Widoczne są usztywnienia i żebra zapewniające dodatkowe wzmocnienie konstrukcji podstawy. Elementy kotwiące są osadzone w fundamentach betonowych, zapewniając solidne zamocowanie konstrukcji.
Wykorzystano w
Model 3D
Więcej o modelu 3D
Specyfikacje
Liczba węzłów 2
Liczba linii 1
Liczba prętów 1
Liczba powierzchni 0
Ilość brył 0
Ilość przypadków obciążenia 0
Ilość KO 0
Liczba kombinacji wyników 0
Ciężar całkowity 0,101 t
Wymiary (metryczne) 0,000 x 1,000 x 0,000 m
Wymiary (imperialne) 0 x 3.28 x 0 feet
