Konstrukcja schodów z szybem windy

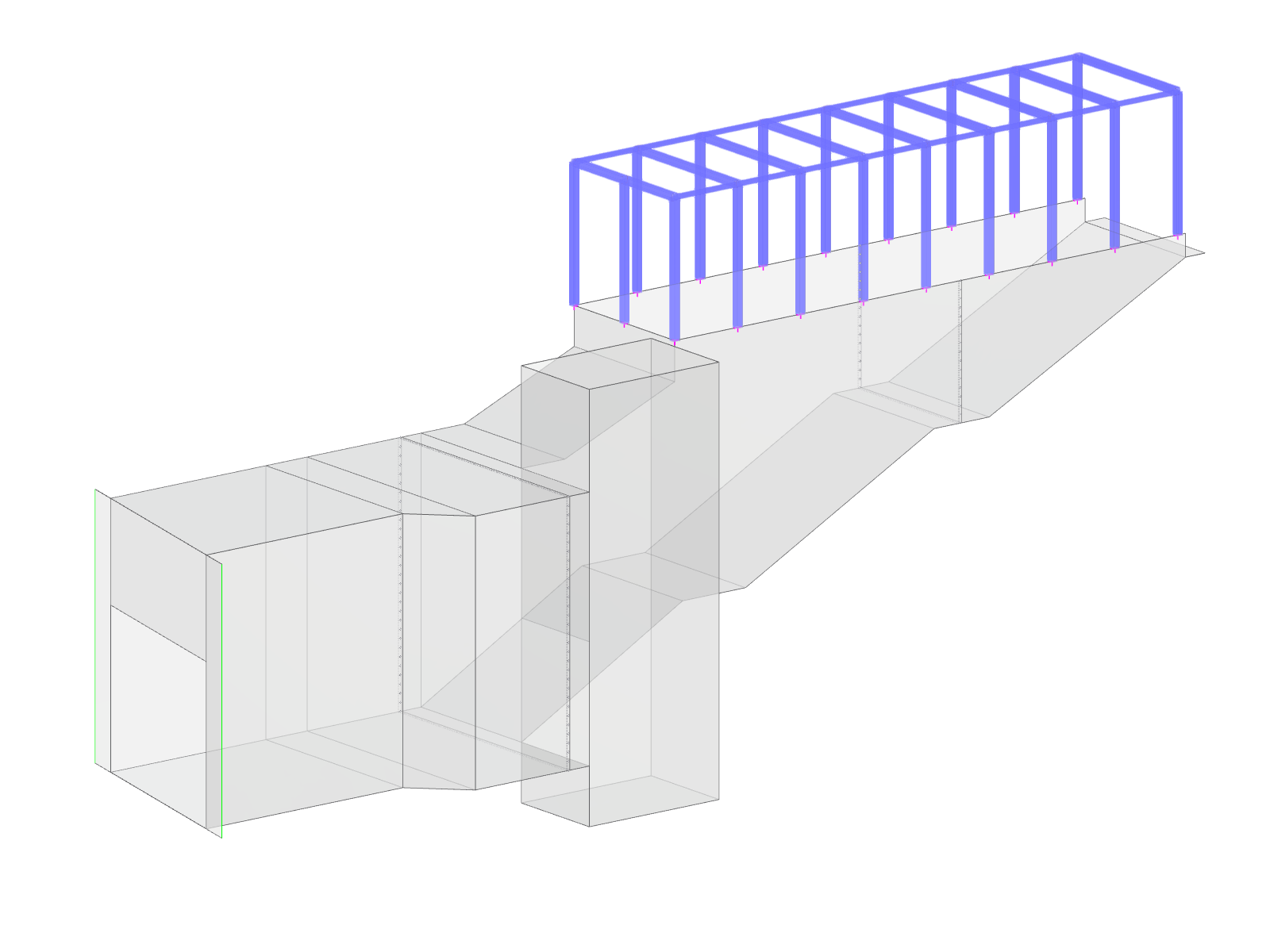

Rysunek wykonawczy konstrukcji schodów ze szybem windy. Szczegółowa prezentacja konstrukcji. Wizualizacja techniczna.
Ilustracja przedstawia szczegółowy model konstrukcyjny klatki schodowej z zintegrowanym szybem windy. Umożliwia to precyzyjną wizualizację konstrukcji i jej elementów. Rysunek zawiera rysunki techniczne, które można wykorzystać do planowania wykonawczego.
Wykorzystano w
Model 3D
Specyfikacje
| Liczba węzłów | 159 |
| Liczba linii | 226 |
| Liczba prętów | 102 |
| Liczba powierzchni | 40 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 14 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 632,568 t |
| Wymiary (metryczne) | 26,520 x 12,000 x 6,260 m |
| Wymiary (imperialne) | 87.01 x 39.37 x 20.54 feet |
