Pionowa siła wypadkowa do sprawdzenia wyporu fundamentów betonowych w RFEM 6
Pionowa wypadkowa do oceny sprawdzenia na wypór pod fundamentem pojedynczym w RFEM 6

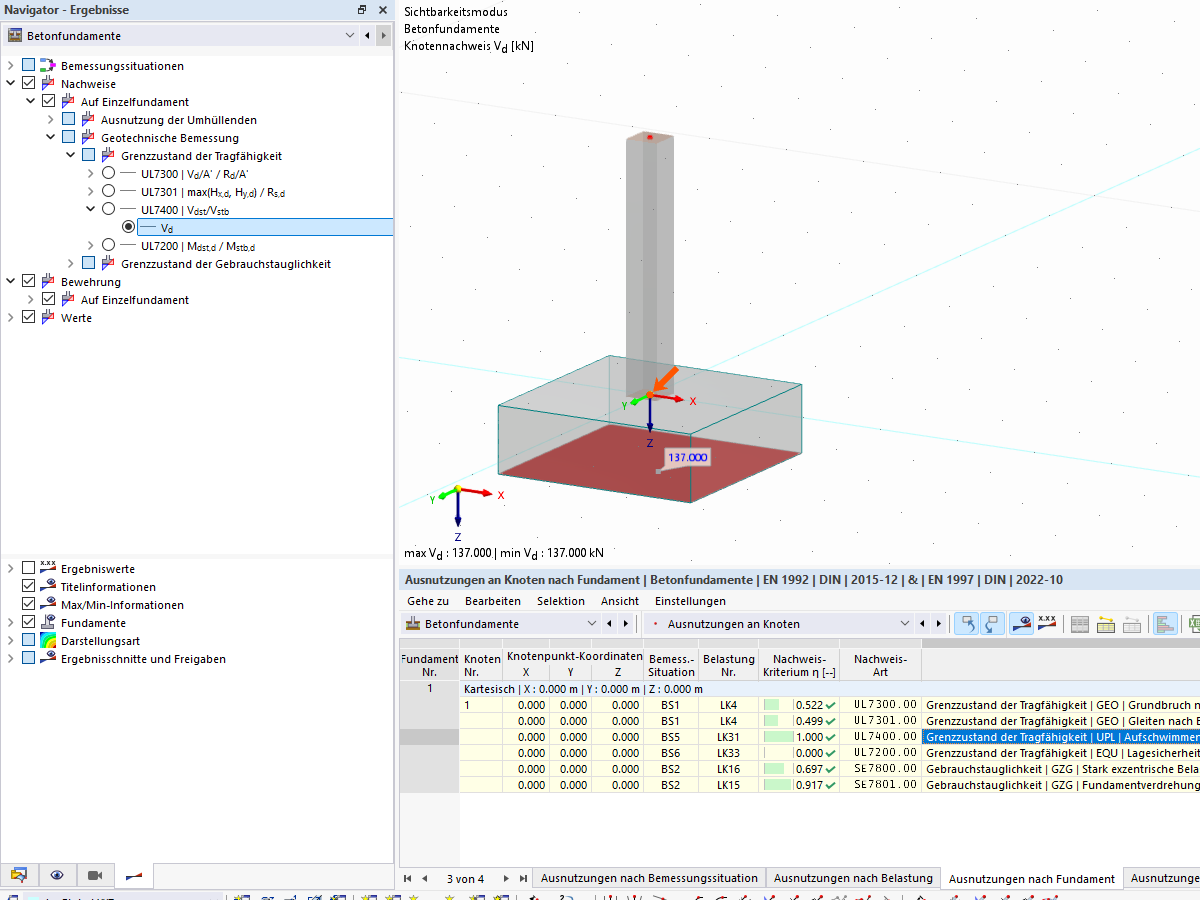

Rysunek przedstawia graficzną reprezentację pionowej siły wypadkowej Vd dla sprawdzenia na wypór (UL7400) pojedynczej stopy fundamentowej w RFEM 6. Pokazana izopowierzchnia poniżej płyty fundamentowej obrazuje działające pionowe obciążenie.
Dodatnia wartość Vd wskazuje na wystarczające obciążenie stabilizujące przeciwko wyporowi. Im większa wartość Vd, tym większe bezpieczeństwo na wypór.
Jeżeli Vd jest ujemne, siła wypadkowa działa odrywająco, tak że sprawdzenie nie jest spełnione. W takim przypadku z przedstawionej wartości można bezpośrednio odczytać, jakie dodatkowe obciążenie byłoby wymagane, aby spełnić warunek sprawdzenia.
