Konstrukcja stalowa parkingu wielopoziomowego ze szczegółami elementów konstrukcyjnych

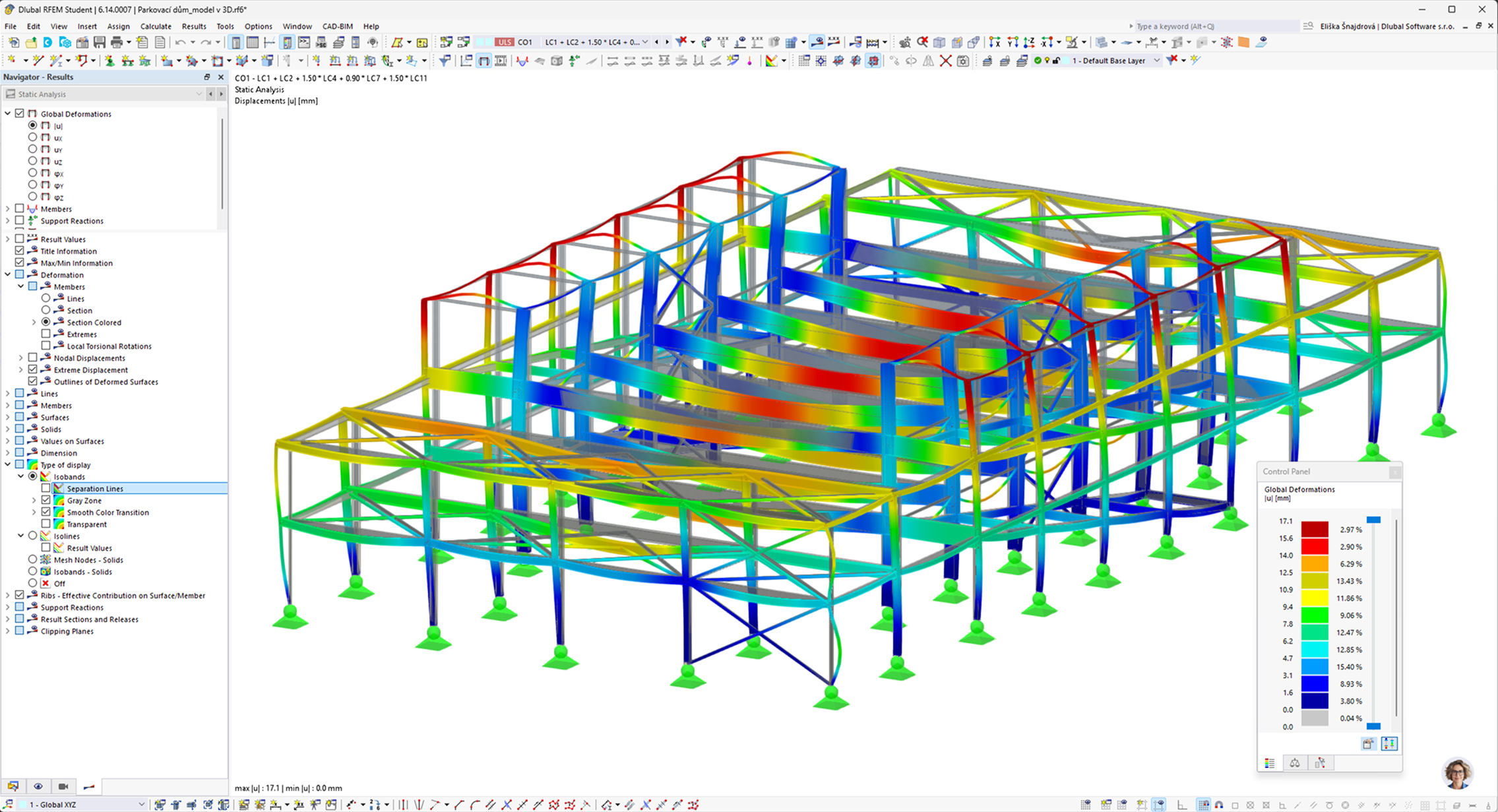

Model 3D dwupiętrowej stalowej konstrukcji parkingu ČVUT w Čelákovicach.
Model konstrukcji stalowej parkingu wielopoziomowego przedstawia dwukondygnacyjną strukturę z głównym układem nośnym z ram słupów HEA 500 i spawanych belek I800/250. Rozpiętość belek wynosi 16,5 m z niewielkim nachyleniem dwuspadowym 1,75 %. Obiekt obejmuje wiaty przylegające do głównej konstrukcji i wykorzystuje słupy HEA 220 oraz belki poziome IPE 300 dla ścian szczytowych. Model został stworzony przez Irinę Okilovą z ČVUT w ramach konkursu Dlubal Talent.
