Nachylona belka ciągła z przegubami i wspornikami

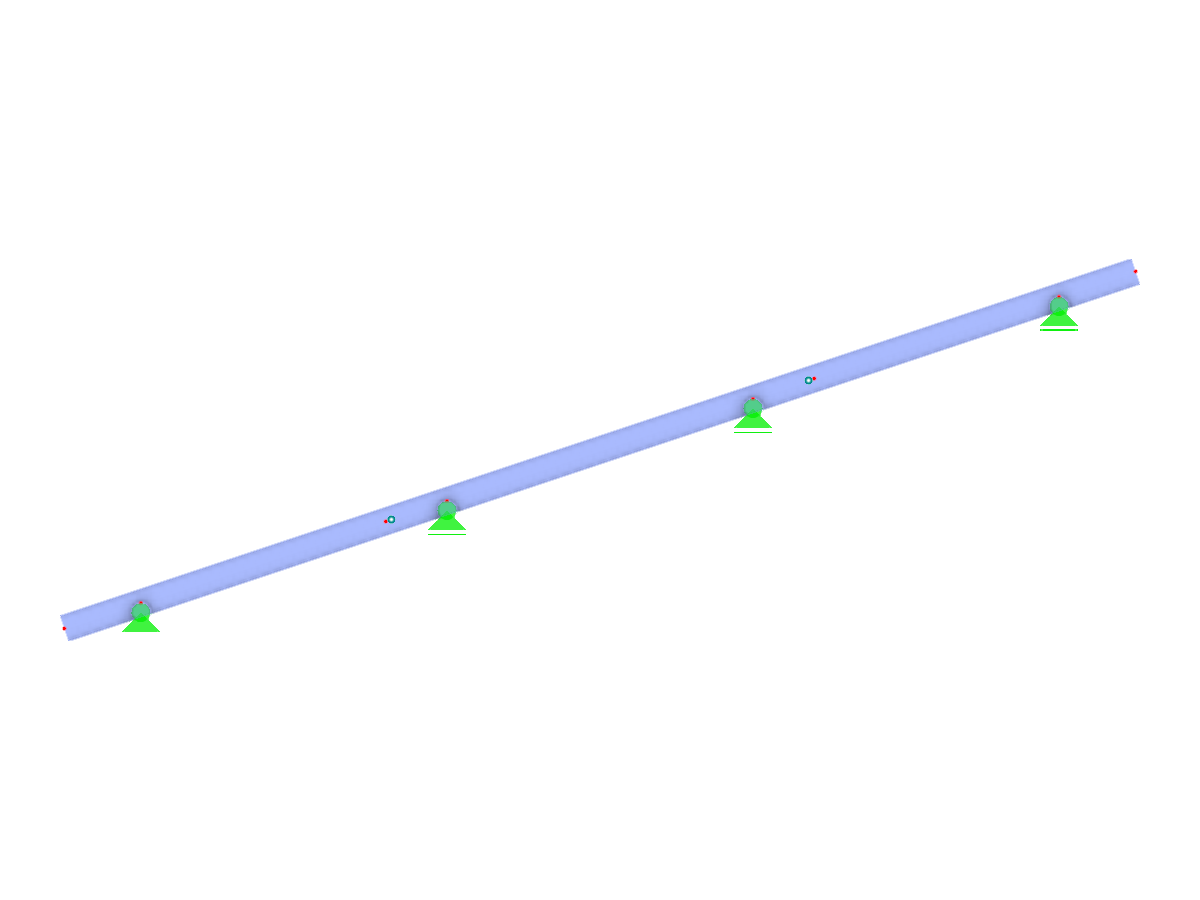

Nachylona belka ciągła z przegubami wstawionymi w nieparzystych przęsłach i przedłużonymi wspornikami na obu końcach, prezentująca projekt konstrukcyjny.
Na ilustracji przedstawiono nachyloną belkę ciągłą z kilkoma wstawionymi przegubami, powszechnie znaną jako belka Gerbera. Przeguby te występują w co drugim przęśle, a belka ma zwisające końce. Taka konstrukcja podkreśla elastyczność strukturalną i redystrybucję momentów w systemie. Charakterystyczny układ pomaga zredukować momenty zginające, zapewniając zrównoważony rozkład obciążenia.
Wykorzystano w
Model 3D
Specyfikacje
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 8 |
| Liczba linii | 7 |
| Liczba prętów | 7 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 7 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,138 t |
| Wymiary (metryczne) | 7,000 x 2,333 x 0,000 m |
| Wymiary (imperialne) | 22.97 x 7.65 x 0 feet |
