Warstwa dla obiektów wieży schodowej z budynkiem gospodarczym
Warstwa dla obiektów wieży schodowej z budynkiem pomocniczym

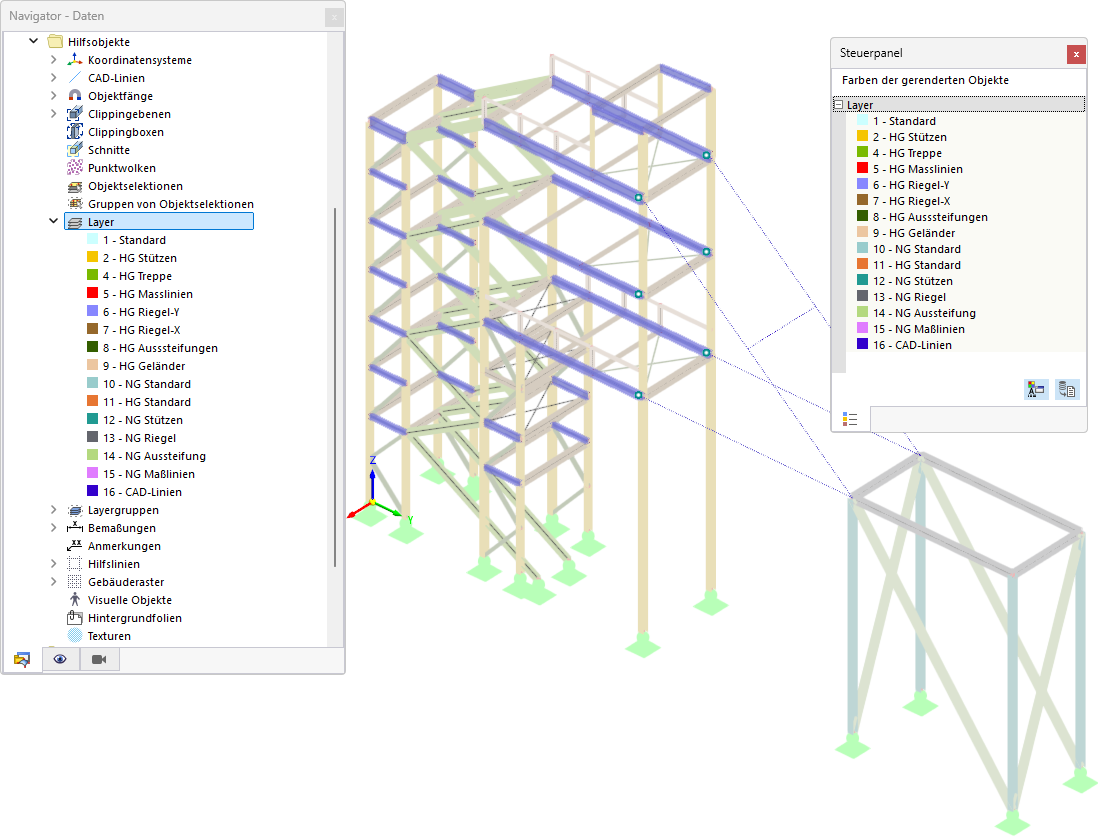

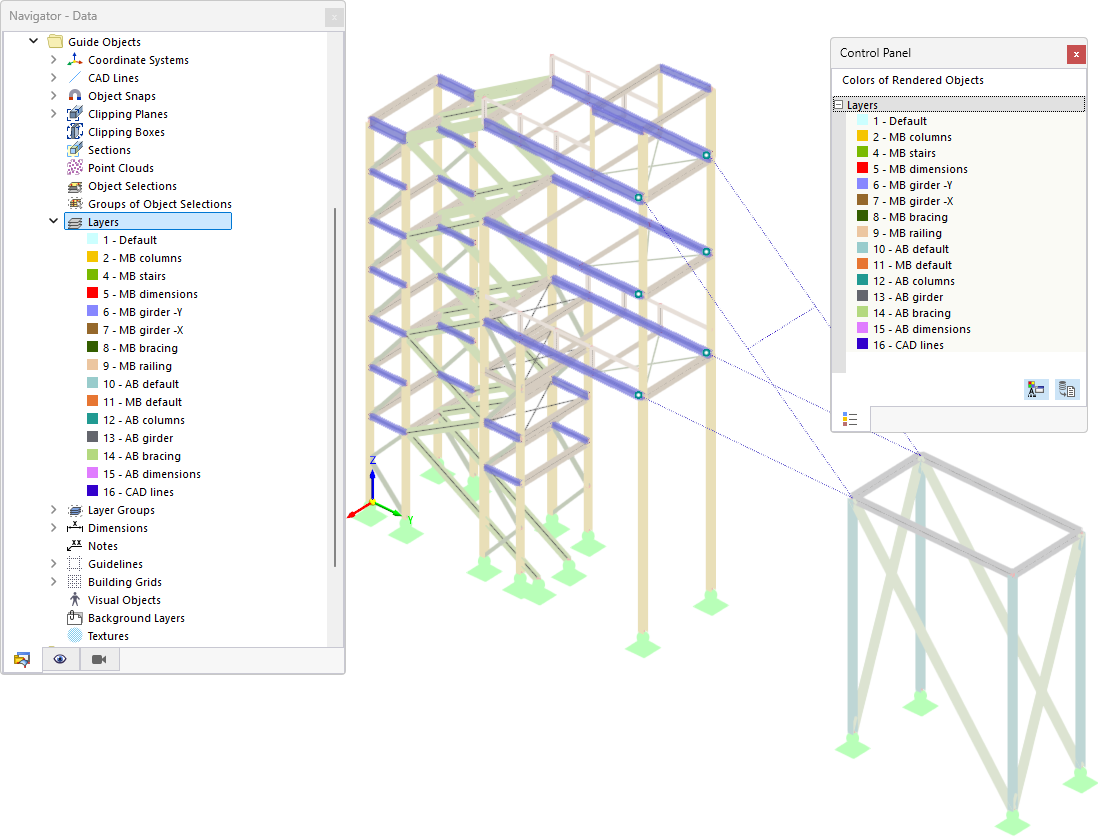

Obraz przedstawia trójwymiarowy model konstrukcji stalowej wielokondygnacyjnej wieży schodowej z przylegającym budynkiem pomocniczym. Konstrukcja jest zorganizowana za pomocą systemu 16 warstw, który umożliwia szczegółowe rozróżnienie między elementami konstrukcyjnymi budynku głównego (HG) i budynku pomocniczego (NG). Warstwy obejmują między innymi słupy, schody, belki, linie ścian, balustrady, usztywnienia i linie CAD. W nawigatorze wymienione są wszystkie dostępne warstwy, natomiast w panelu sterowania wyświetlane są kolory renderowanych obiektów. Część warstw jest ukryta, co umożliwia ukierunkowaną widoczność poszczególnych grup elementów konstrukcyjnych, takich jak słupy HG lub belki NG.
