Dialog 'Nowy przekrój'

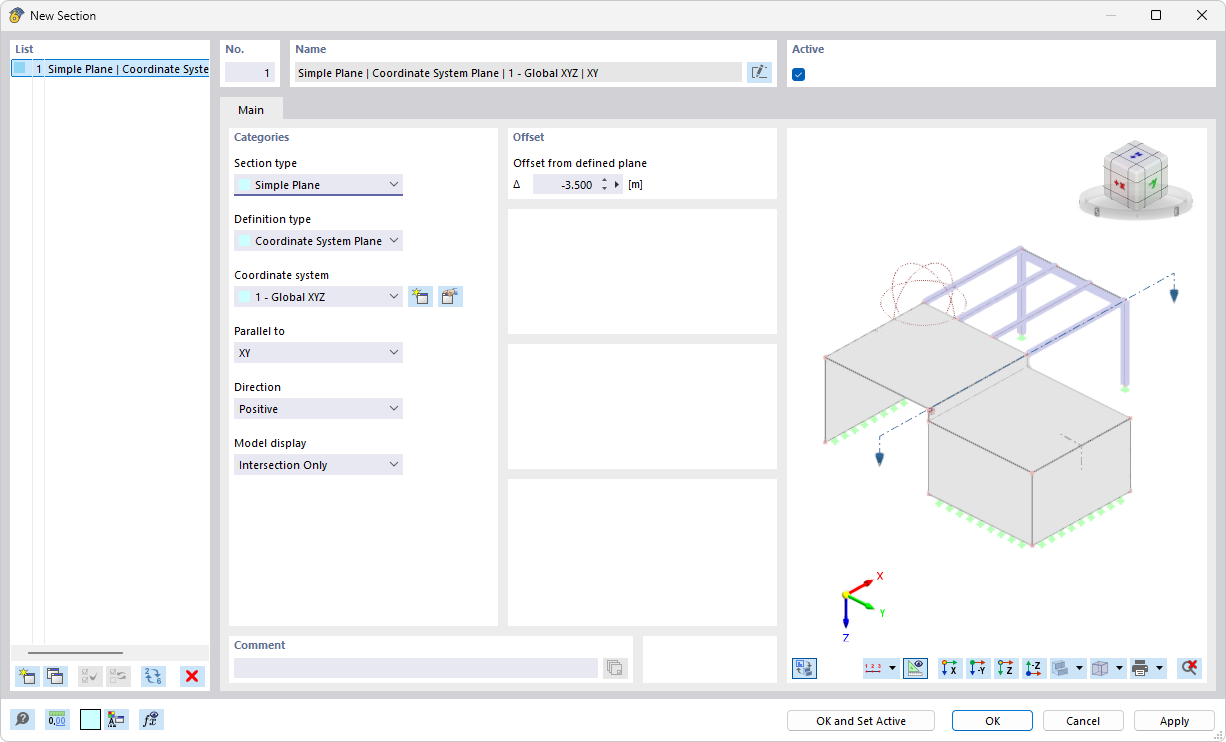

Dialog „Nowy przekrój”
W oknie dialogowym „Nowy przekrój” ustalono typ przekroju „Prosta płaszczyzna” z typem definicji „Płaszczyzna układu współrzędnych”. Jako układ współrzędnych ustawiono „1 – Globalny XYZ”, płaszczyzna przekroju przebiega równolegle do płaszczyzny XY w kierunku dodatnim. Przesunięcie od zdefiniowanej płaszczyzny wynosi -3,500 m. Wyświetlanie modelu ustawiono na „Tylko przecięcie”. Podgląd przedstawia konstrukcję nośną z prętami i powierzchniami oraz przebieg przekroju przez konstrukcję.
