Obszar węzła z opcją wyświetlania modelu „Przycięty przez przekrój”
Obszar węzła z opcją wyświetlania modelu 'Przycięty przez przekrój'

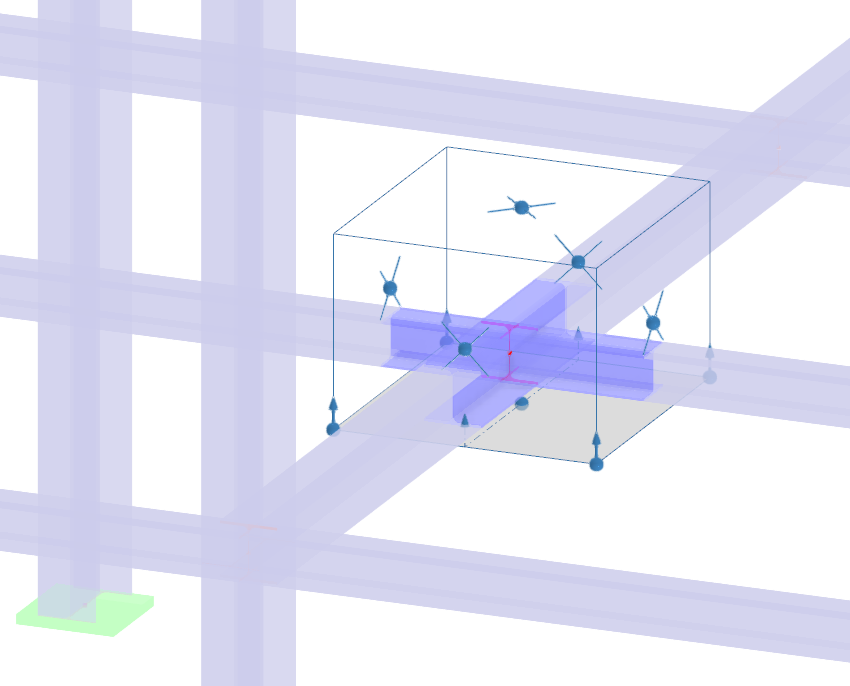

Rysunek przedstawia obszar węzła konstrukcji stalowej w modelu 3D, wyświetlony za pomocą wyświetlania modelu „Przycięty przekrojem”. Sześcienny wycinek otacza połączenie, w którym znajdują się dwie krzyżujące się belki z umieszczonym między nimi komponentem w nieprzezroczystej prezentacji. Elementy otoczenia, takie jak słupy i dalsze belki, są widoczne jako przycięte i przezroczyste.
