Automatyczne wyznaczanie imperfekcji według EN 1993-1-1

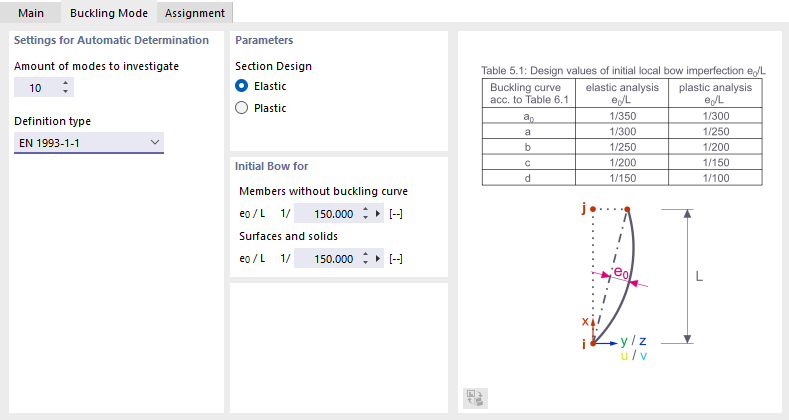

Okno dialogowe zawiera zakładki Podstawowe, Postać wyboczeniowa i Przypisanie do automatycznego wyznaczania imperfekcji. Typ definicji EN 1993-1-1 umożliwia analizę 10 postaci. Parametry obejmują wymiarowanie przekroju z analizą sprężystą lub plastyczną oraz wstępne ugięcia odwrotne dla prętów bez krzywej wyboczeniowej oraz dla powierzchni i brył z wartością e₀/L równą 1/150 000. Przedstawiono ponadto tabelę 5.1 z wartościami obliczeniowymi lokalnego wstępnego ugięcia odwrotnego e₀/L dla poszczególnych krzywych wyboczeniowych od a do d dla analizy sprężystej i plastycznej, a także grafikę kształtu imperfekcji z ugięciem e₀ wzdłuż długości pręta L.
